Erste Musiktruhen, Musiktruhen, Musikschränke, Musikmöbel, Luxustruhen, Tonmöbel, Phonomöbel, Phonokombinationen, Radio-Tower, Kompakt-Anlagen, Unterschränke, usw


1) Tonmöbel als Sammelobjekt



Tonmöbel in allen Varianten gab es hauptsächlich in der Zeit der dreißiger bis Mitte der siebziger Jahre. Sie stellten optisch den Höhepunkt der Rundfunk/Fernsehmöbel  dar. Leider können heute nur wenige Sammler diese zum Teil sehr anprechenden Tonmöbel beherrbergen. Tonmöbel sind heute völlig aus der Mode gekommen, schade.

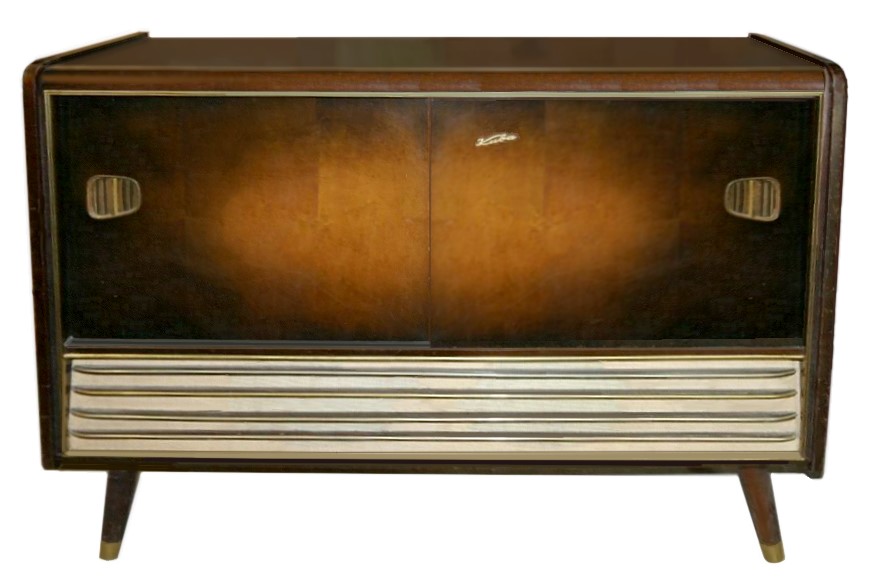

<-- Luxus-Truhe "Kuba Komet 1223 SL"


Viele Musiktruhen und Musikschränke gehen verloren, weil sie nicht im Privatbereich gelagert werden können. So gesehen ist es ein unbedingtes Verdienst, wenn Sammler (und wenn es nur wenige Exemplare sind) einem Tonmöbel das "Überleben" sichern. Auch in modernen Wohnungen könnten Tonmöbel einen guten Kontrast-Punkt setzen. Man kann sogar per UKW-Transmitter * oder per Bluetooth- Sendern *  und Empfängern * aktuelle Medien vom Smartphone oder Tablet PC  zum Oldtimer Tonmöbel übertragen und über den guten vollen Klang entzückt sein.



* = Beispiele für moderne drahtlose Medien-Schnittstellen zu historischen Tonmöbeln im Online-Museum:

UKW-Transmitter: DSER106, MusicFly. Bluetooth-Adapter: BTR1-EU (Empfänger), Hama 00040987 (Sender).
Verbindungsmöglichkeiten realisieren: Variante 1, Variante 2.


Musiktruhen / Musikschränke hatten oft besondere gut und kräftig tönende Verstärker. Nicht selten waren zwischen zwei und acht Lautsprecher eingebaut. Gerade Geräte mit Gegentakt-Endstufen konnten auch große Räume klar und sicher akustisch ausfüllen. Waren es zuerst Röhren-Geräte, kamen später auch Transistorgeräte mit zum Teil erheblichen NF-Leistungen hinzu.


Saba 446wlk Musikschrankschneewittchen.jpgDurch die damalige "halboffene" Bauweise der Lautsprecherbereiche (es wurden "hart" aufgehangene Membranen in den Lautsprechern verwendet, die aber trotzdem einen guten Wirkungsgrad hatten, weil das Schallgehäuse der Truhen / Schränke eben halboffen war und der Schall ungehindert austreten konnte) reichten NF-Ausgangsleistungen von 5-15 Watt völlig aus, um auch größere Räume voll mit dem Holz-Gehäuse-Sound versorgen zu können.

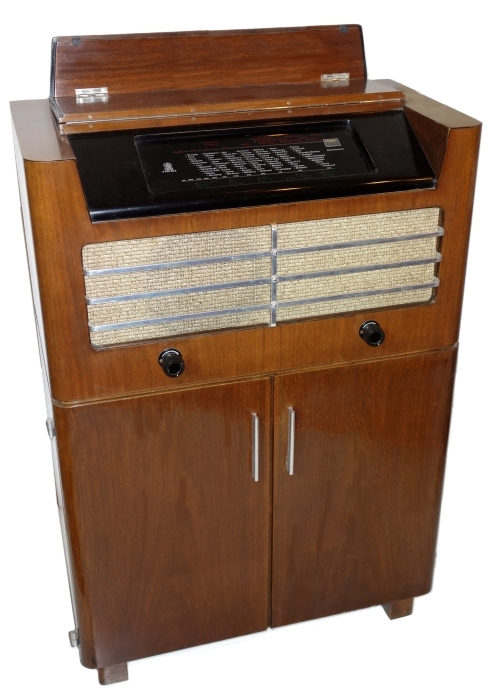

Musikschrank von 1938: Saba 446 WLK -->


<-- Braun "Schnewittchensarg"


Spätere Steuergeräte mit externen (zumeist geschlossenen Boxen) benötigten NF-Leistungen von über 30 Watt, um die gleiche Wirkung erreichen zu können. So konnte durchaus eine 2 x 17 Watt-Truhe eine 50 Watt-Transistor-Hifi-Anlage mit Boxen "an die Wand" drücken.


Abgelöst wurden die Musiktruhen / Musikschränke durch die Steuergeräte oder HiFi-Anlagen, bei denen die Stereo-Lautsprecher räumlich getrennt vom Radio selbst platziert werden konnten und somit die Stereo-Wirkung verbesserten.



2) Die ersten deutschen Musikschränke und Musiktruhen




Um 1929 wurden die ersten deutschen Musikschränke angeboten, die ein eingebautes Radioteil und einen elektrischen Plattenspieler hatten. Vorher gab es unter diesem Namen Phonoschränke, die rein Plattenspieler-orientiert waren.


Die (damals) neue Kombination Radio - Lautsprecher - Plattenspieler (mit Elektrodose) brachte eine deutliche Bedienungskomfortsteigerung und eine Klangverbeserung.


Bei den teueren Standgeräten wurden die NF-Endstufen der Radios möglichst stark ausgelegt oder erhielten teilweise sogar besondere Zusatzverstärker. Neben reinen Tischmodellen (Schatullen, z.B. Telefunken Arcofar) kamen auch echte Standgeräte heraus.


Hinweis: In den Jahren vor ca. 1932 wurden auch Tischradios ohne Lautsprecher manchmal als Radiotruhe bezeichnet, wenn sie von hinten zum  Zweck des Röhrenwechsels ohne Werkzeug geöffnet werden konnten. Das sind dann aber nicht Musiktruhen.





Geräte von 1924


Vorläufer eines Musikschranks,

noch ohne Plattenspieler



Vorläufer eines Musikschranks.

Vitrine zum Einbau von Radio-Komponenten

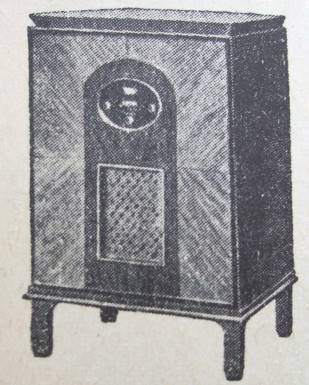

Musiktruhe mit Radio

 und Grammophon




Musikschränke (Standgeräte, Musiktruhen)

1930

Hersteller
Modell
Eigenschaften
Preis (RM)
Nora
Norakord A
Drei-Röhren-Empfänger mit Kraftverstärker 2 Watt, dynamischer Lautsprecher, Elektroschalldose
845
ohne Röhren
Nora
Norakord D
Schirmgitter-Fernempfänger, 2 Watt Sprechleistung, elektrodynamischer Lautsprecher, Elektroschalldose , Elektroantrieb
1043,50
Blaupunkt
Phonoradion
Drei-Röhren-Orts/Bezirksempfänger 4-Pol-Kraftlautsprecher, Elektroantrieb oder Doppelfedermotor
452
ohne Röhren
Blaupunkt
Oszilloplan-Musiktruhe
Elektrostatischer Lautsprecher, drei-Röhren-Empfänger, 3 Watt-Gegentakt-Endstufe, Elektrodose, Elektroantrieb.
960
ohne Röhren
Lange
Regent
Musiktruhe L60
Audion für Orts/Bezirksempfang, 2 Watt Ausgangsleistung, Elektroantrieb, Lange-Dose, dynamischer Lautsprecher
725
ohne Röhren
Lange
Präsident
Musiktruhe L44aW
Hochleistungsempfänger mit 3 HF- und Audionstufe, Verstärker mit 12 Watt Anodenverlustleistung, elektrodynamischer Lautsprecher, elektrischer Antrieb, Lange-Dose, 2 Watt Ausgangsleistung
1250
ohne Röhren
Lange
Imperator
Musiktruhe L45aW
Für Säle, Hotels, Gaststätten. 3-HF- und Audionstufe, Kraftverstärker mit 12 Watt Ausgangsleistung !!! 6 Röhren RE604 im Gegentakt. Elektrodynamischer Lautsprecher. Weiterer externer dynamischer Grosslautsprecher, Elektroantrieb, Lange-Reiß-Dose.
2250
ohne Röhren
Tefag ?
Tefariston
3-Röhren Audion mit 2 NF-Stufen, Elektroantrieb, Elektro-Dose, dynamischer Lautsprecher
675
ohne Röhren
Pantophon
557
Elektrischer Antrieb, Elektro-Dose, zusätzlich bis zu 5 Lautsprecher. 1,2 Watt
300
Pantophon
535
Schirmgitterempfänger, Kraftverstärker mit 4 Watt
850
ohne Röhren
Electrola
Musikschrank 520
5-Röhren-Empfänger, 1,5 Watt, elektrodynamischer Lautsprecher, elektrischer Antrieb
1450




Musikschränke (Standgeräte, Musiktruhen)

1929

Hersteller
Modell
Eigenschaften
Preis (RM)
Nora
Noracord
Elektroantrieb, Elektrodose, elektro-dynamischer Lautsprecher. Mit eingebautem Radio oder 1,5 Watt - Kraftverstärker
.
Nora
Noracord
Elektroantrieb, Elektrodose, elektro-dynamischer Lautsprecher. Mit eingebautem Radio oder 6,5 Watt Kraftverstärker
.
Ahemo
Musikschrank
Mit Ahemo A4W Schirmgitter-Netzempfänger , Kraftverstärkerröhre RE604. 1,6 Watt Ausgangsleistung, elektrischer Antrieb, Elektro-Dose, elektrodynamischer Lautsprecher
.
Siemens
Protos-Elephon
Elektrisches Laufwerk, Elektro-Dose, Radio. Anschlussbuchse für Mikrophon.
.
Owin
G5W
Elektrischer Antrieb, elektro-dynamischer Lautsprecher, 12 Anodenleistung.
.
Lange
Präsident
Musiktruhe L44aW
Hochleistungsempfänger mit 3 HF- und Audionstufe, Verstärker mit 12 Watt Anodenverlustleistung, elektrodynamischer Lautsprecher, elektrischer Antrieb, Lange-Dose, 1,5 Watt Ausgangsleistung
.
Lange
Imperator
Musiktruhe L45aW
Für Säle, Hotels, Gaststätten. 3-HF- und Audionstufe, Elektroantrieb, 4 Watt Ausgangsleitung.
.
Blaupunkt
Musiktruhe
Elektrischer Antrieb, Elektro-Dose, Rückkopplungsaudion, Kraftverstärker mit 1,5 Watt Leistung, elektro-dynamischer Ringlautsprecher.
.
Saba
Orgon
Elektrischer Antrieb, Elektro-Dose, Radio mit 3 HF-Stufen, Kraftverstärker, elektrodynamischer Lautsprecher
.
Saba
Sabaphon
Orts/Bezirksempfänger, 1,5 Watt, elektrodynamischer Lautsprecher, elektrischer Antrieb.
.
AEG
Musikschrank
Geadem-Empfänger, elektrischer Antrieb, Elektro-Dose, elektro-dynamischer Lautsprecher.
.
Lorenz
Musikschrank
Elektrischer Antrieb, Elektro-Dose, 4-Röhren-Empfänger mit Kraftverstärker 1,5 Watt. Elektro-dynamischer Lautsprecher.
.





kvonsaba.jpg3) Die "goldenen Jahre" der Tonmöbel nach dem zweiten Weltkrieg


Waren Tonmöbel bis 1945 noch echte Luxusgeräte, bildete sich ab Anfang der fünfziger Jahre des vorigen Jahrhunderts langsam eine eigenständige Gerätegruppe der Tonmöbel heraus, die zunehmend auch im mittelpreisigen und preisgünstigen Segment Fuß fasssen konnte. Schon die Überschrift dieser Seite zeigt die Vielfalt der Tonmöbel: Erste Musiktruhen, Musiktruhen, Musikschränke, Musikmöbel, Luxustruhen, Tonmöbel, Phonomöbel, Phonokombinationen, Kompakt-Anlagen, Unterschränke, Hifi-Tower,  usw.

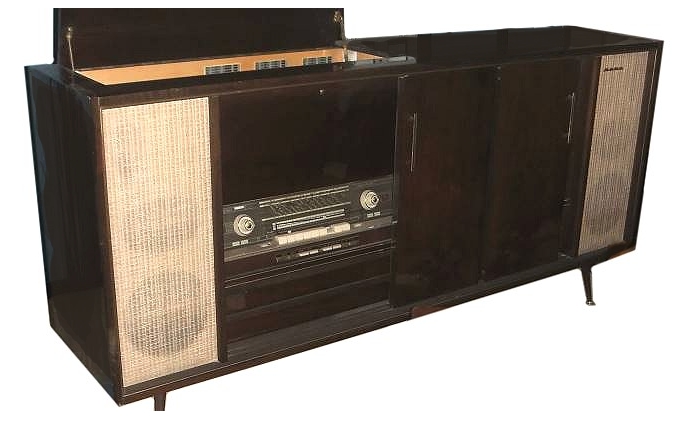

Riesige Luxustruhe "Königin von Saba" (Radio/Fernsehkombination) -->


... mehr zu Continental und Kuba und Imperial





In den Jahren nach dem zweiten Weltkrieg haben viele Firmen Musiktruhen angeboten. Da waren auch reine Tonmöbel-Firmen dabei, die Fremdgeräte (z.B. u.a. von Nordmende, Plattenspieler von Dual, usw.) in ihre Möbel einbauten (Beispiel Liesenkötter). Einige dieser Firmen begannen aber auch eigene Elektronik-Komponenten zu verwenden (Beispiel Kuba). Hier eine kleine Auflistung von Firmen, die Tonmöbel anboten:


AEG, Bähre, Blaupunkt, Braun, Continental, Deutsche Grammophon, Deutsche Tonträgergesellschaft, Duven, Emud, Favorit, Funktechnische Werksätten Füssen / Möst und Henning, Geko, Graetz, Grundig, Ilse-Werke, Imperial, Jotha, Kaiser, Körting, Krefft, Kuba, Leinetal, Liesenkötter, Loewe Opta,  Lembeck, Lorenz, Metz, Neckermann, Nora, Nordmende, Olm, Opta-Spezial, Pawerphon, Philips, Phonine, Quelle, Rainers, Rieble, Rosita, Saba, Schalker,  Schaub-Lorenz, Scherer, Scherophon, Schneider, Siemens, Südfunk, Tekade, Telefunken, Tonfunk, Wega. Hinzu kommen noch die Firmen aus der  DDR: z.B. Stern-Radio Rochlitz, Stern-Radio Stassfurt


Über einige  dieser Tonmöbelfirmen gibt es heute wenige Produktinformationen, da sie teilweise nicht in den Großhandelkatalogen auftauchten. Zugelieferte Baugruppen waren teilweise nicht hinsichtlich ihres eigentlichen Herstellers benannt. Weiter wechselten reine Tonmöbelhersteller auch nicht selten ihre Zulieferer von Modellserie zu Modellserie.



Auch in der  DDR wurden gute Musikschränke und Truhen gebaut. Als gutes Beispiel dazu sei Stassfurt genannt: VEB RFT Stern-Radio Stassfurt - Stern 8E154 Fidelio. Aber auch schon vor dem zweiten Weltkrieg baute Stassfurt Musiktruhen. Beispiel von ca. 1939:  Stassfurter Rundfunk-Gesellschaft mbH - Imperial 60 WK Musikschrank.


... mehr zu Stassfurt (externer Link)


2012-drm-dra-rpc500.jpgHinzu müssen noch die Radio-Fernseh-Kombinationen gerechnet werden. Diese Kombinations-Truhen konnten richtige "Schlachtschiffe" sein. Es bildeten sich bald die Begriffe  Musikschrank, Musiktruhe, Luxustruhe heraus. Allerdings verwendeten die Hersteller nicht gleichmäßig die Bezeichungen im Sinn einer Qualitätszuordnung.


Kompakt-Anlage Grundig RPC-500 -->


Während das preiswerte Tonmöbel über ein Radioteil und einen Plattenspieler (auch Plattenwechsler) und eventuell schon über ein Vitrinenteil verfügte, kamen bei besseren Geräten die Hausbar, das Tonbandteil und das Plattenlager hinzu.


rdfmu48.jpgWenn es bei den Rundfunktischgeräten hauptsächlich Angebote der Radio-Hesteller selbst gab, war es im Bereich der Tonmöbel nicht unüblich, dass auch reine Möbelhersteller zunehmend dazu übergingen, Radiogeräte und Plattenspieler zuzukaufen und in ihre Geräte einzubauen. Solche Firmen waren z.B. Continental, Ilse, Leinetal, Liesenkötter, Rosita und teilweise Kuba und Imperial.

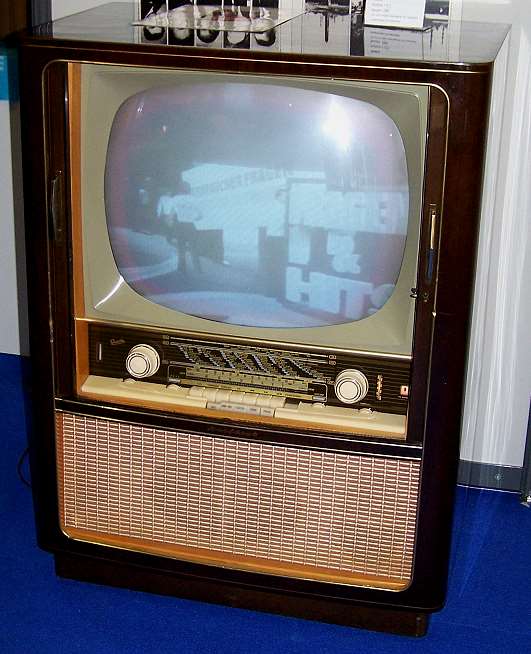

<-- Graetz Kurfürst F 371 (Radio/Fernsehkombination)


hifi-turm.jpgEs ist mir trotz intersiver Recherche noch nicht gelungen, eine eindeutige Unterscheidung zwischen den weiter oben blau markierten Gruppen herauszuarbeiten. Trotzdem will ich den Versuch wagen, Gemeinsamkeiten bei den Herstellern bezüglich der Gruppen-Namen heraus zu arbeiten.


Vielleicht muss man auch akzeptieren, dass die Begriffe keine echten Typbeschreibungen waren, sondern einfach nur zum Teil ersetzbare Namen für Ähnliches.



HiFi-Tower -->




Viele Lautsprecher, Lautsprecherleistungen, Röhren, Gegentaktendstufen: Hatten die ersten  Tonmöbel noch einen Lautsprecher, kamen bald Modelle mit einem oder mehren zusätzlichen  Hochtönern auf den Markt. Durch zusätzliche Hochtöner bei UKW- und Plattenspieler / Tonbandbetrieb wurde so die Wiedergabe der hohen Audiofrequenzen verbessert. Als die Zeit des Raumklangs aufkam, wurden auch in den Tonmöbeln seitlich abstrahlende Hochtöner modern.


simonetta-werbung.jpgWeiter ging die Aufrüstung der Tonmöbel mit Tiefton-, Mittelton- und Hochtonkombinationen voran. Bald wurde die Qualtität der Tonmöbel nach der Zahl der Lautsprecher bemessen. Mono-Musiktruhen mit 4-5 Lautsprechern waren garnicht so selten ( bei Stereo dann eben 8-10 Lautsprecher. So hatte der Grundig KS570 (Konzertschrank) von 1964 stolze 2 x 4 Lautsprecher (Stereo). Pro Kanal 1 Tiefton,  2 x Mittelton, 1 x Hochton.



<-- Typische Truhenwerbung eines Versandhauses um 1958


Die Lautsprecherleistungen lagen je nach Röhren bei ca. 4-15 Watt.  Bei besseren Geräten wurden Gegentaktendstufen verwendet.


Verwendete Lautsprecherröhren waren hauptsächlich EL4, EL12, EL41, EL95, EL85, EL95, ECL82, ECL86, ELL80, ECL800. Daneben wurden auch ECL80, EL86 genutzt.


Seltener:  EL34 (z.B. Saba Meersburg W2 von 1952, Eintakt). Noch seltener: In die Siemens Kammermusik-Kombination Z59M von 1955 sollen  2 x EL34 eingebaut worden sein und eine NF-Leistung von 25 Watt bereit gestellt haben.  Diese Kombination bestand aus einem Rollwagen mit UKW-Radio, Plattenspieler (PW8M) und optional einem Tonbandgerät. Extern wurde  eine Eckbox mit 10 Lautsprechern angeschlossen. Der damalige Preis: ohne Tonband 2950 DM. (Danke für Hinweis an "Airwaves", Christian aus dem Wumpus-Gollum-Forum.)


... mehr zu Gegentakt-Endstufen




Gerätegruppen
Tonmöbel, Phonomöbel, Musikmöbel, Phonomöbel, Unterschränke

Allgemeine Bezeichnung für Geräte, die über ein Radio und (zumindest ein Plattenspieler) verfügen und kein reines Tischgerät sind.


Manchmal auch reine Möbel, in denen Radio und Plattenspieler eingefügt werden können, dabei dann oft mit Vitrinenteil für eine Hausbar.


Die Unterschränke dienten "normalen" Tischradios als Console, in der unten Platten, Plattenspieler und (oft) eine Hausbar intergriert wurde.


Weiter Möbel  mit eingebauten Plattenspieler, aber ohne Radio


Beispiele:

  • Unterschrank von Duven für Fernseher oder Radio
  • Duven -Vitrine als Unterschrank mit Hausbar und Plattenspieler
  • Unterschrank von Bähre für den Einbau eines Plattenspielers
Phonokombination

Allgemeine Bezeichnung für ein Radio als Tischgerät, in dem (zumeist oben) ein Plattenspieler eingebaut ist. Eine Zwischenlösung von Radio und Musiktruhe.


Beispiele:

Musiktruhe, Luxustruhe

Allgemeine Bezeichnung für ein Tonmöbel, bei dem ein Radio (und zumindest ein Plattenspieler) eingebaut ist und kein Tischgerät darstellt.


Manchmal auch für ein Tonmöbel, dass eher im Querformat aufgebaut ist.


Manchmal auch ein Tonmöbel, das ohne Füße eher an eine echte Truhe erinnert.


Luxustruhe als Begriff für ein besonders komfortabel (auch von der Möbelform, Holzfurnierwahl, Größe) ausgestattetes Möbel, dass Plattenspieler und Tonbandgerät und Radio beinhaltet. Weitere Ausstattung: Beispielsweise Ausrüstung mit Nachhall-Einrichtungen, Fernbedienungen, externen Zusatzlautsprecherbuchsen


Beispiele:

Musikschrank

Allgemeine Bezeichnung für ein Tonmöbel, bei dem ein Radio (und zumindest ein Plattenspieler) eingebaut ist und kein Tischgerät darstellt.


Manchmal auch ein Tonmöbel, das im Hochformat aufgebaut ist.


Beispiele:

  • Graetz Grazioso  430 (wird aber im Grosshandelskatalog als Musiktruhe bezeichnet)
  • Grundig 7050
  • Ilse Delft 2334
Rundfunk-Phono-Tisch

Tischstruktur, in dem ein Radio/Plattenspieler eingebaut ist.


Beispiele

Radio-Fernsehkombination

Ausgestattet mit Fernseher und Radio und gegebenenfalls mit Plattenspieler (und Tonbandgerät).


Beispiele:


Kompakt-Anlagen, HiFi-Türme, HiFi-Tower, Standgeräte auf Mittelfuß,

Phono-Radios

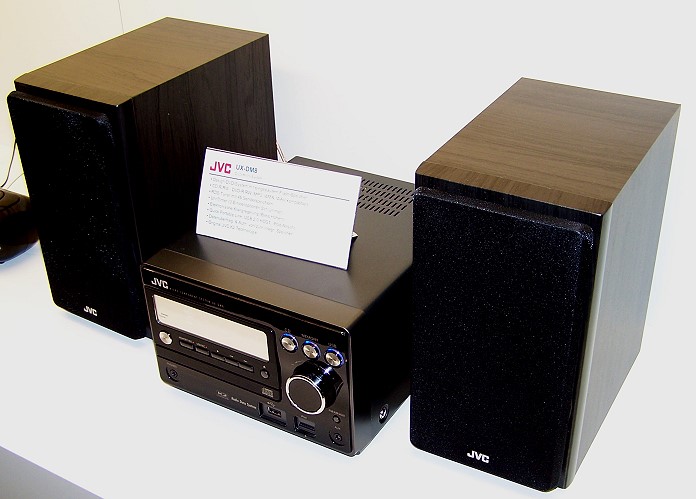

Kompakt-Anlagen versuchten auf geänderte Wohnverhältnisse (kleinere Wohnungen) zu reagieren. Die Kompaktanlagen wurde in Varianten angeboten:

  • Flaches liegendes Geräte-Design mit hochklappbarer durchsichtiger Zarge, wo Radio, Plattenspieler und gegebenenfalls der Cassetten-Recorder von oben beidient wurden. Lautsprecherboxen extern. Die Platzierung: Auf Tisch oder Unterschrank oder Standfuß.
  • Kompakter Aufbau mit Komponenten übereinander, aber als Gesamteinheit mit externen Lautsprechern. (auch als Hifi-Tower)
  • Kompakter Aufbau mit Komponenten neben / und übereinander, als zusammengestellte Einzelkomponenten. Externe Lautsprecher.
  • Kompakter Aufbau als vorgegebene Gesamteinheit, auch auf Standfuß. (auch als HiFi-Tower)

Beispiele:

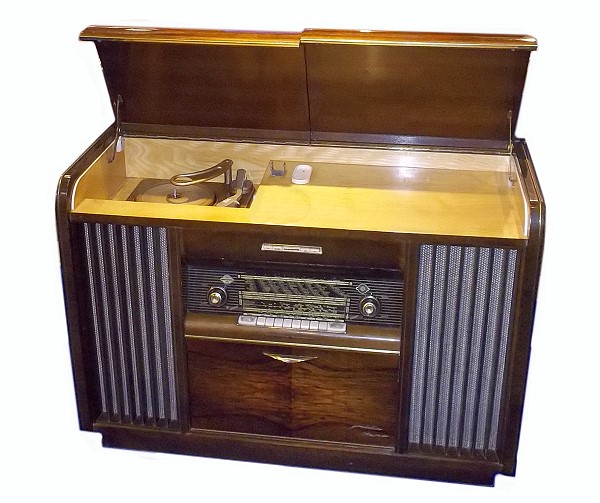

mtruhe.jpg4) Design, Geschmack, Statussymbol, Klang

Gerade die Tonmöbel spiegelten den jeweiligen Publikumsgeschmack wieder. Generell gesehen waren diese Möbel auch Prestigeobjekte. Nicht immer entsprach das ansprechende Äußere bei der verwendeten Technik diesem Anspruch.


stilmoebel.jpgMan wollte  zeigen, was man hatte. Die eher üppigen "barocken" Tonmöbel der fünfziger Jahre wurde langsam in den sechziger Jahren von eher sachlich gestalteten Möbeln abgelöst.


Nordmende Arabella 59 3D -->

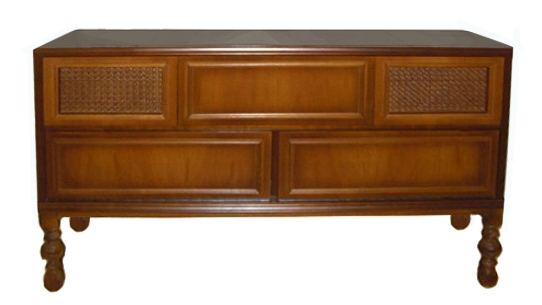

<-- Stil-Musiktruhe


Große Tonmöbel passten eigentlich nur in größere Wohnungen, trotzdem mußte so manche Truhe auch in Wohnungen mit 50 qm residieren. Ich habe da so einige Skurilitäten in den Zeiten meiner Außendienst-Service-Tätigkeit gesehen. Es gab Truhen, die ein Zimmer dominierten (um es höflich zu formulieren).


Parallel dazu gab es Möbel mit "Gelsenkirchner Barock"-Stil, aber auch Eiche altdeutsch oder Chippendale-Nachempfindungen "verzierten" so manches Wohnzimmer. Es stand schon mal eine Chippendale-Truhe (geschmackssicher) neben  einer Teakholz-Schrankwand.


botschafter-3.jpgVom Klang her waren die Tonmöbel oft reinen Radios (Tischgeräte) - wie weiter oben schon erwähnt - überlegen. Die Musiktruhen hatten oft noch halboffene Lautsprecher-Konstruktionen und konnten durch die größeren Holzresonanz-Körper insbesondere die Bässe besser darstellen.

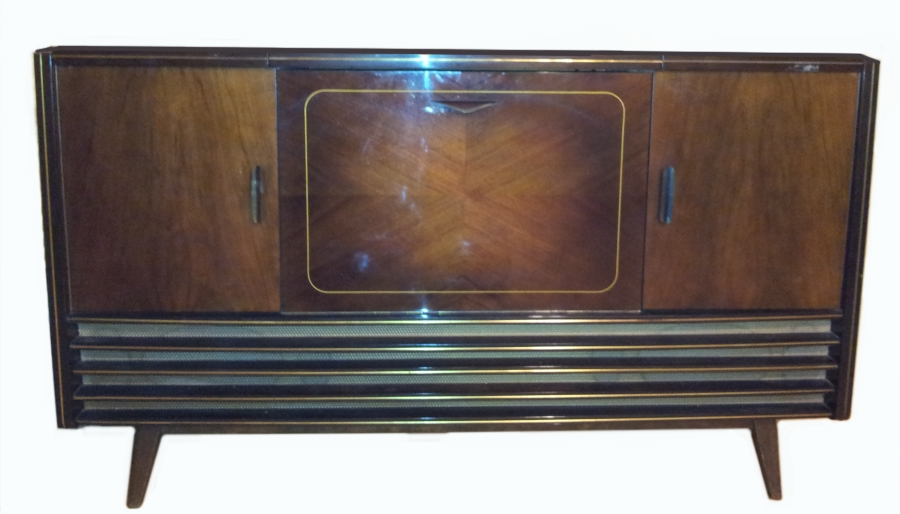

Loewe Opta Musiktruhe "Botschafter 4896 T/W" (Photo von "Uli" aus dem WGF) -->



Auch wenn oft nur die gleiche NF-Leistung wie bei Radios zur Verfügung stand, war der Klang kräftiger. Einige Firmen boten Radioteile mit kräftigen Gegentakt-Endstufen an, was die Klangqualität weiter verbesserte und auch größere Räume deutlich beschallen konnte. Mit Einführung der Transistortechnik stieg die NF-Leistung nochmals deutlich an. Klirrfaktoren von unter 2% bei über 30 Watt brachten HiFi in die Wohnzimmer. Über die kraftvollen Musiktruhenklänge gibt es bei Zeitzeugen einen passenden Beitrag dazu.



Noch zu Zeiten, wo Steuergeräte / HiFi-Anlagen modern wurden, behaupteten sich die klassischen Musikschränke und Musiktruhen noch einige Jahre (bis in die frühen siebziger Jahre). Auch bei den Tonmöbeln muss Braun mit seinem sachlichen und Bauhaus-artigem Design genannt werden.



Auf die weitere Design-Entwicklung der Musiktruhen wird hier eingegangen: .... mehr




Eine interessante Musiktruhe aus dem Jahr 1957

Hersteller: VEB Stern-Radio Staßfurt. Modell: Lohengrin 8E155II.

Interessant ist bei dieser Truhe die Geräte-Kombination, denn es wird ein Radio mit einem Tonbandgerät kombiniert, obwohl es damals eher üblich war, Radio und Plattenspieler zu verwenden. Ein Tonbandgerät war oft ein zusätzlich optionelles Gerät in einer Truhe neben einem Plattenspieler.

(Vielen Dank für die Bereitstellung der Photos an Dr. Gerd-Reiner Schirmer, GFGF)

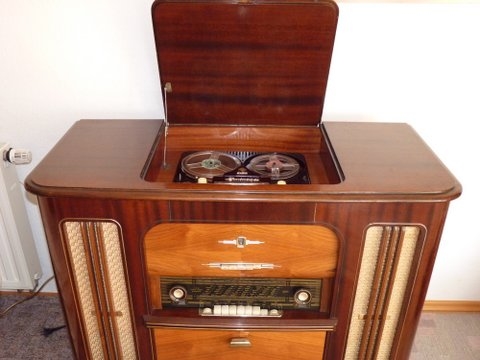

Eine auch optisch imposante Truhe

in Edelholz.


Oben ist das Smaragd-Tonbandgerät eingebaut. Die Lautsprecher strahlen nicht nur nach vorn ab, sondern auch zu den Seiten.


Das herausziehbare Fach für Tonband-Spulen. Mir wurde von einem privaten Umbau berichtet, wo hier ein Plattenspieler eingesetzt wurde.

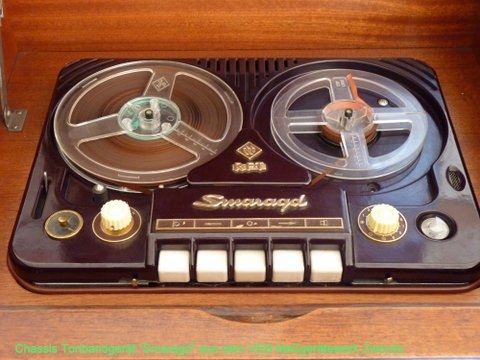

Smaragd-Mono-Tonbandgerät als Einbau-Chassis. Für 15 cm Spulen.

Zählwerk und Mag. Auge zur Aussteuerung.


Ein Blick in die Truhe von hinten:

4  Lautsprecher für Mono-Endstufe.

Kein Plattenspieler-Anschluß, aber Möglichkeit für externen Lautsprecher.

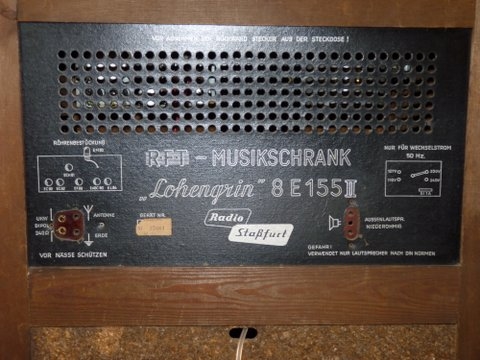

lohengrin6.jpgDas Radioteil mit den Röhren:

2 x EC92,  ECH81, EF85, EM80, EABC80, EL84, EZ80. Mag. Fächer und Klangregister dominant an der oberen Frontseite. LW, MW, 2 KW, UKW

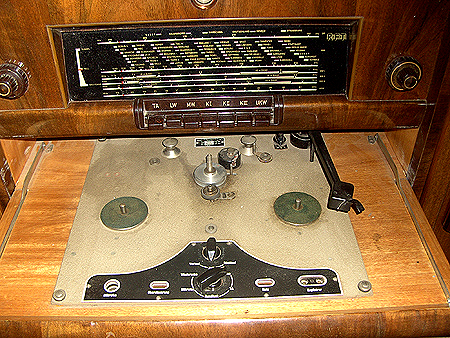

Staßfurt 9F95, Baujahr 1953?

Musiktruhe (Photos von "MTG20" aus dem Wumpus-Gollum-Forum)

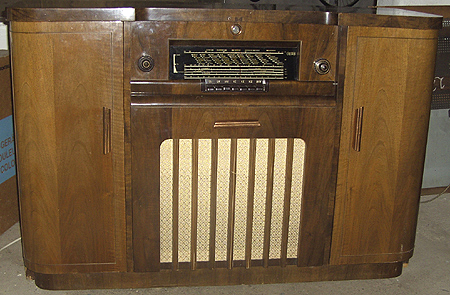

Truhe, Türen geschlossen

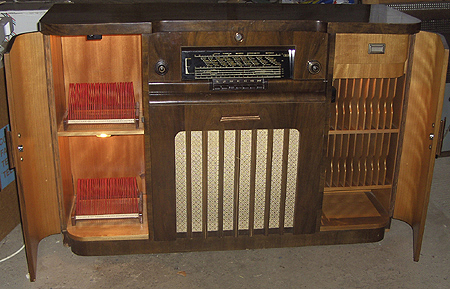

Truhe, Türen offen


Tonbandgerät MTG20b

Eine Kombination aus Tonband und Plattenspieler,

Plattenteller abgenommen.



Weitere Musiktruhen:



Das Foto zeigt die stolze Besitzerin einer Philips Capella Musiktruhe im Jahr 1961. Das Tonbandgerät ist von Telefunken.

Das Radio der Truhe hatte einen Gegentacktendstufe und die berühmten hochohmigen Philips-Lautsprecher.

Vielen Dank für das Foto an Stefan Burkhard.








Kuba-Konzerttruhe  Milano 58 mit Plattenspieler und Plattenständerfach von 1957.

Radiochassis: Nordmende Fidelio 58 oder Telefunken Concertino 8 oder Kuba 832.

Plattenspieler: Telefunken.

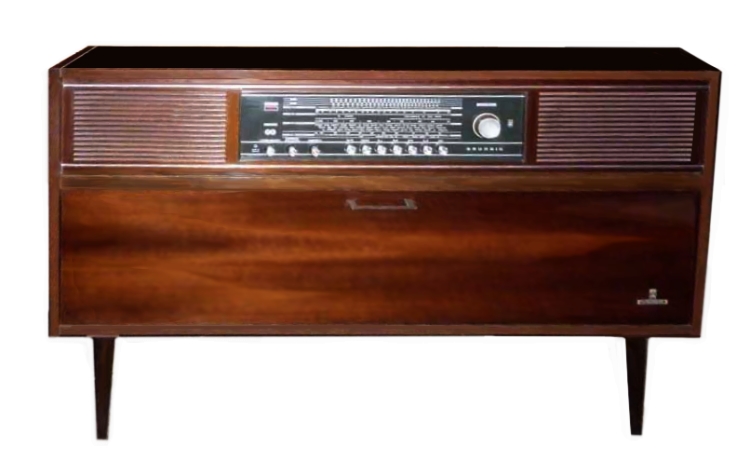

Eine typische Durchschnitts-Musiktruhe aus den sechziger Jahren: Grundig Mandello

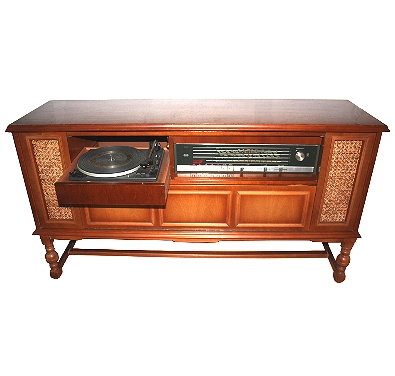

Rosita Mainz 72 - Musiktruhe.

Details hier

Das Foto wurde von "Laurel1" aus dem Wumpus-Gollum-Forum bereit gestellt.



Eine kleine Auswahl von Musik-Truhen von Saba:


Reichenau 7

Breisgau 8

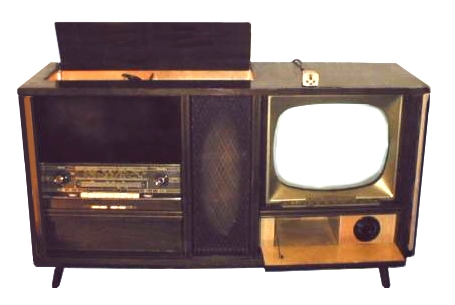

Wuerttemberg 9

Saba Breisgau 11

Breisgau 11







 ... weitere Informationen zu Saba

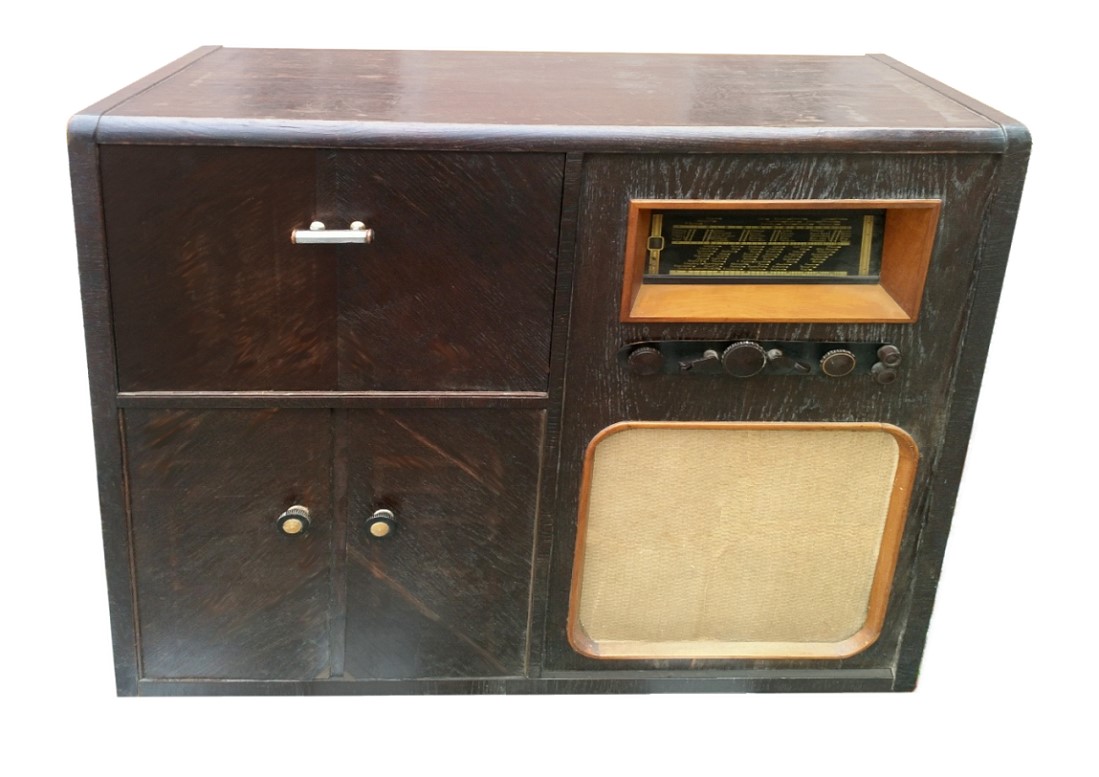

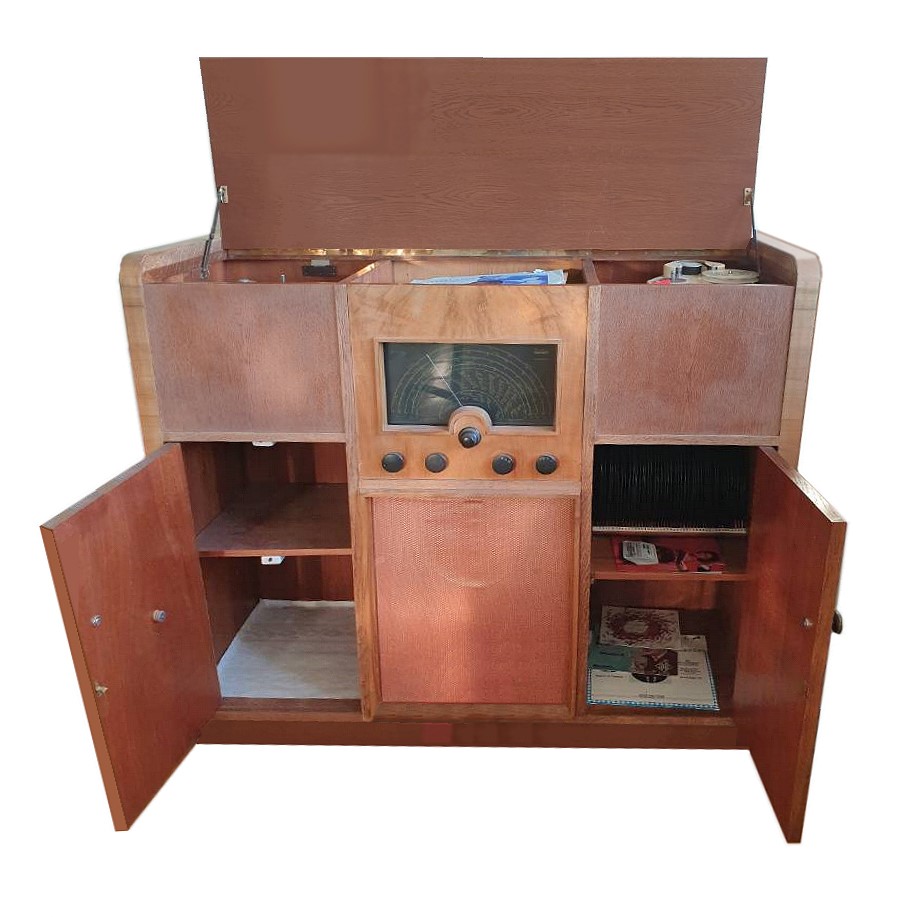

Truhen-Eigenbauten:

Ein interessanter Aspekt war in Eigenbauten zu sehen, wo Menschen insbesondere in den ersten Nachkriegsjahren zum Teil bemerkenswerte Musiktruhen in Heimarbeit konstruierten. Man nutzte gern Radio-Chasssis, Plattenspieler, usw, um daraus Musiktruhen aufzubauen. Hier drei Beispiele für solche gelungenen Projekte. Respekt un die heute unbekannten Erbauer.

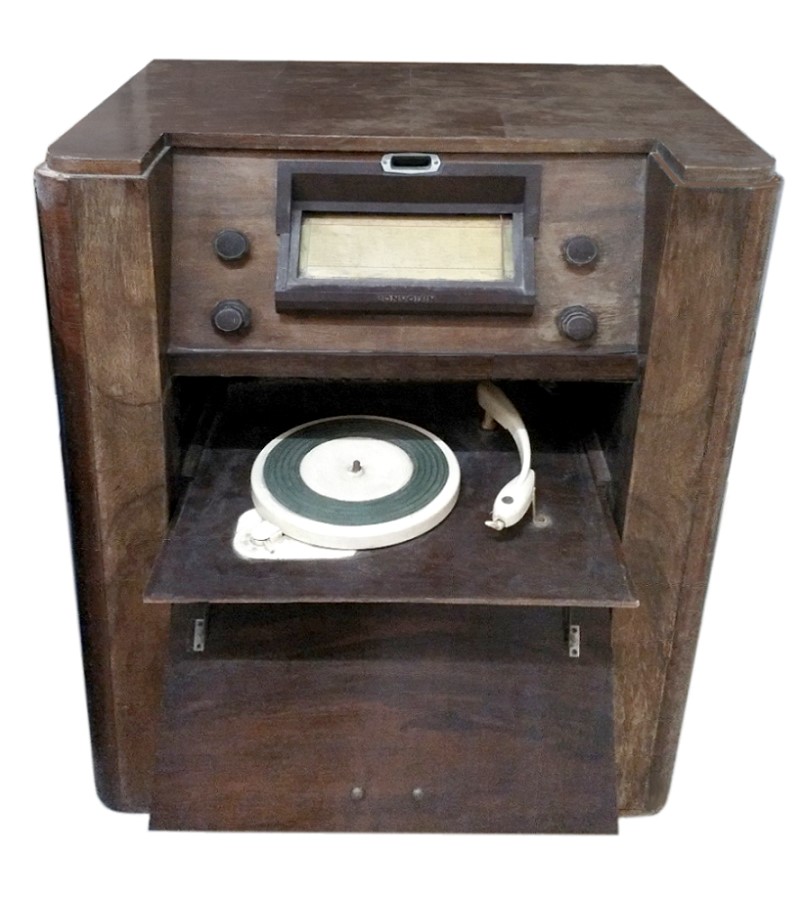

Musiktruhen Eigenbauten


Plattenspieler Telefunken ELA TP101/3  1936
Radiochassis Philips Aachen D57AU 1038
UKW-Vorsatz Avanti UEG94W  1956
Antennenverstärker UKAWA AV100  1958


Plattenspieler Paillard (nur noch Motorantrieb) ~1940.
Radiochassis Tandberg Huldra 3  1940
Plattenwechsler Dual 1002F 1953
Tonbandgeräteaufsatz Metz Musikus 1953
UKW-Super-Vorsatz Graetz UK83W


Plattenspieler BSR TU8 1957
Radiochassis Bonvoisin LB X  von 1935
Die Fotos wurden von "Florianska" aus dem Wumpus-Gollum-Forum bereit gestellt.





... mehr Tonmöbel und Musiktruhen im Online-Museum.




Hinweis: Gerne nehme ich Fotos von Tonmöbeln in diese WEB-Seite auf. Wenn Sie also Tonmöbel haben und der Allgemeinheit diese Schmuckstücke zeigen wollen, senden Sie mir bitte per E-Mail Photos zu. Natürlich nur Fotos die Sie selbst aufgenommen haben. Fügen Sie bitte den Hinweis zur E-Mail hinzu, dass Sie mir die Nutzung der Fotos auf dieser WEB-Seite gestatten. Schon vorab vielen Dank.
