Lautsprecher für alte und neue Radios und HiFi-Anlagen

Inhalt:

Einführung, Begriffe, Elektro-magnetisch, Freischwinger, Dynamik, Elektrodynamik,

Elektrostat, Permanentdynamik, Greencone, Typ-Erkennung

Beispiele, Hersteller, Lautsprecher-Boxen, 3-D-Technik, Zeittafel,

Der Kopfhörer und der Lautsprecher wandeln das verstärkte und demodulierte Hochfrequenzsignal eines Rundfunksenders nach ausreichender Niederfrequenzverstärkung in akustische Signale um.

Dabei wird durch eine Spule in einem Magnetfeld eine Membran in mechanische Schwingungen einer (zumeist Papier / Pappe) gewandelt, die exakt dem elektrischen Signal entsprechen. Die Membran ist am Rand über eine Sicke mit dem Lautsprecher-Chassis verbunden.

Es haben sich verschiedene Schallwandlerprinzipien schon in den ersten Jahren des Rundfunks durchgesetzt. In den ersten Jahren spielten die elektromagnetischen, hochohmigen Kopfhörer (bei Detektorempfängern, aber auch bei Radio) eine grosse Rolle. Diese wurden bald durch effektivere elektromagnetische, hochohmige Lautsprecher (bei Radios) abgelöst. Mit der Einführung der elektrodynamischen aber noch mehr der permanentdynamischen niederohmigen Lautsprecher hat die Entwicklung ihren (vorläufigen?) Abschluss gefunden. Details zur Zeitentwicklung finden Sie hier.

Lautsprecher (bis auf die Elektrostat- und Kristall-Systeme) brauchen möglichst starke Magneten, in deren - oder möglichst dicht bei diesem - stärksten magnetischen Fluss-Bereich sich das beweglich antreibende Teil befinden sollte. Eine Vielzahl von Patenten und kleinen und grossen Sensationen wurden dem geneigten Käufer in Prospekten und Katalogen offeriert, vieles war mehr Schein als Realität. Man darf nicht vergessen, der NF-Frequenzgang des Sendersignals ging über 4,5 bis 5 Khz auf den AM-Bereichen nicht hinaus. Trotzdem wurden Piano-, Konzert-, Reinklang-, elektromagnetische Lautsprecher mit grosser Tonfülle, mit klarer Wiedergabe, grosser Tonreinheit, unverzerrter Wiedergabe, wundervoll weichem vollem Ton, kräftigem Ton, warmem Ton, unerreichter schöner natürlicher Tonwiedergabe, strahlender Klangwiedergabe, usw, usw. angepriesen.

Es wurden in der Frühzeit der Radiotechnik viele Lautsprechersysteme entwickelt. Ziel war eine höherer Wirkungsgrad, eine höhere Lautstärke, eine höhere Verzerrungsfreiheit, ein besserer Klang, eine bessere Übertragungsbandbreite, eine bessere Bassabstrahlung. Die Lautsprecher sollten das alles verarbeiten können. Die typische trichterförmige Form der Membran und des Konus bildete sich erst durch viele Versuche heraus. Metall-, Stoff- Holz-, Papier-Trichter wurden genutzt.

Es ist beim elektromagnetischen Typ (mit einer Impedanz von ca. 2000 Ohm) nicht immer ganz einfach, bei einem unbekannten Lautsprecher den richtigen Typ per Augenschein zu erkennen.

Dieser Artikel kann bei der Bestimmung des Typs helfen. Gerade Standard-Zungenlautsprecher und Freischwinger müssen genau betrachtet werden, um die Bestimmung vornehmen zu können.

... zurück nach oben zu "Inhalt"

Hochohmiger Trichterlautsprecher RFL1

(vom Siemens-D-Zug)

.

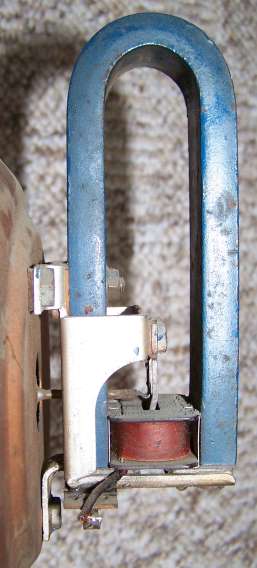

Hochohmiger Freischwinger für Volksempfänger

Begriffsbestimmungen.

Auf dieser Seite tauchen immer wieder die Begriffe "Gleichstromauslenkung" und "Magnetische Vorspannung" und "Mechanische Vorspannung" auf:

Gleichstromauslenkung. Üblicherweise werden die elektromagnetischen Lautsprecher direkt in die Anodenleitung der NF-Endstufenröhre eingefügt. Dadurch fliesst natürlich auch der Anodengleichstrom durch den Lautsprecher und lenkt deren Membran oder Zunge damit aus der mechanischen Ruheposition aus. Dadurch werden die Halbwellen des NF-Signal unsymmetrisch verarbeitet, was zu gewissen Verzerrungen führt. Durch Kondensatorkopplung oder Trafo-Kopplungen kann dieser Effekt umgangen werden. Gleichstromauslenkung = Anodenstromgleichstromauslenkung.
Ein Effekt, der z.B. bei Freischwingern zur Beachtung der Polarität der Leitung zur Röhrenendstufe zwingt, denn bei einer hochohmigen Röhrenendstufe fließt eben auch Gleichstrom durch den Lautsprecher. Nichtbeachtng würde zu stärkerem Zerren des Tons führen.
Magnetische Vorspannung. Liegt ein magnetisierbares Teil nicht mittensymmetrisch im magnetischen Kraftfeld eines Magneten, wird es in diese Mitte gezogen. Dadurch werden die Halbwellen des NF-Signals unsymmetrisch verarbeitet, was zu gewissen Verzerrungen führt.
Mechanische Vorspannung. Die Membran oder der Konus eines Lautsprechers, aber auch des eigentlichen Antriebelementes müssen irgendwo befestigt werden. Das ist die Position, die ein Lautsprecher ohne Aussteuersignal einnimmt. Allerdings unter Berücksichtigung dessen, was in den beiden Vorpunkt ausgeführt wurde. Je geringer diese mechanische Vorspannung ist, desto besser der Klang.

... zurück nach oben zu "Inhalt"

Elektromagnetischer , hochohmiger Lautsprecher.

Allen elektromagnetischen Lautsprecher ist der U-förmige Magnet eigen. Sonderformen arbeiteten auch mit 2 Magneten . Einige der Systeme können mechanisch nachjustiert werden.

Trichterlautsprecher nach dem Kopfhörerprinzip. Bei ganz frühen elektromagnetischen Lautsprecher wurde quasi ein Kopfhörersystem verwendet, wo an die Schallöffnung ein Trichter ((2)) - ähnlich wie bei einem Hörrohr - angebracht wurde (Trichterlautsprecher). Bewegliches Antriebselement ist keine Spule, sondern ein magnetisierbares Metallteil, dass gleichzeitig auch der Schallgeber ist.

Der Wirkungsgrad beim Lautsprecher nach diesem Prinzip ist nicht hoch, da die Polschuhe weit auseinander stehen und das dünne Membran-Metall diesen Bereich nur unzureichend überbrückt. Ein Nachteil ist die magnetische Vorspannung und die Gleichstromauslenkung.

Beim Kopfhörer ((1)) hat die Membran Scheibenform, beim Lautsprecher Trichter oder Konusform. Das angetriebene Metallteil ist direkt das schallerzeugene Teil. Dabei gibt es diverse Formvarianten. Auf einen meist u-förmigen Permanentmagneten wird eine oder mehrere Wicklungen Spulendraht angebracht und eine dünne Metallmembran dicht an die Polschuhe gebracht. Wenn Wechselstrom durch die Treiberspule fliesst, wird die Membran stärker und wieder schwächer angezogen und Schallwellen generiert.

Die Impedanz dieser Systeme liegt in der Grössenordnung von ca. 2000 Ohm. Der Gleichstrom-Widerstand beträgt ca. 200-2000 Ohm. So können die NF-Endstufenröhren vieler Radios direkt mit dem Lautsprecher verbunden werden. Die Auslenkung der Membran wird bei Annährung der Membran an den Magneten (grossen Amplituden) noch stärker, so treten weitere Verzerrungen auf. Eine Variante stellte ((3)) dar.
Zungenlautsprecher. Verbesserte Variante des elektromagnetischen Lautsprechers. Das angetriebene bewegliche Metallteil ist nicht mehr direkt Schallwandler und kann deshalb besser in den stärksten magnetischen Flussbereich gebracht werden, was den Wirkungsgrad und die erreichbare Lautstärke deutlich anhebt. Damals wurden die Zungenlautsprecher gern als Flächenlautsprecher oder Grossflächenlautsprecher bezeichnet. So sollten sie sich von den trompetenartigen Trichterlautsprechern begrifflich absetzen. Auch der Begriff "trichterloser" Lautsprecher wurde verwendet. Dabei gab es sprachliche Ungenauigkeiten. So mancher Trichterlautsprecher, der in einem Gehäuse versteckt wurde, galt plötzlich auch als trichterloser Lautsprecher.

Mittels eines Verbindungsteils (Zunge) wurde erst der eigentliche Schallgeber angetrieben (Pappkonus, usw). Es gab Varianten (wie z.B. das Zungensystem mit Tiefenkompensation - Gealion, AEG), die weitere Klangverbesserungen brachten.

Man unterscheidet dabei zwischen 2-Pol-Systemen und 4-Pol-Systemen ((4)). Das 2-Pol-System hat noch gewisse Probleme mit der magnetischen Vorspannung. Der 4-Pol-Antrieb reduziert das in Grenzen. Die 4-Poligkeit wird entweder durch einen weiteren Magneten oder durch konstruktive Massnahmen an den Polschuhen erreicht. Auch die mechanische Vorspannung wird geringer. Die Bezeichnung reicht bis zu 8-Polsystemen, wobei der Begriff etwas missverständlich eingesetzt wurde. Ein Magnet ist immer ein Dipol, hat also 2 Pole. Man verstand es aber so: Bekam ein Polschuh eine Einkerbung oder einen mittigen Rückbau, war es dann schon ein 4-Polsystem (2 * 2 Pole). Im echten Sinn müssten bei einem 4-Polsystem 2 Magnete beteiligt sein, auch diese Lautsprecher gab es.

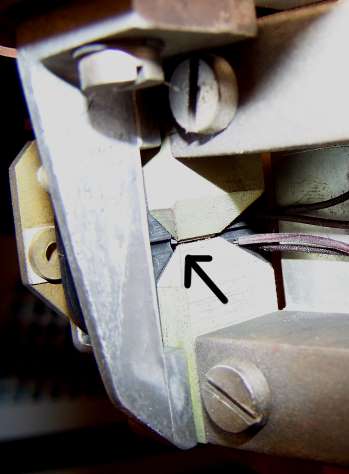

Induktordynamischer Lautsprecher. Zungenlautsprechervariante. Bei den anderen elektromagnetischen Lautsprechern - unter Ausnahme der Systeme nach dem Kopfhörerprinzip - wird das bewegliche Teil im Bereich des stärksten magnetischen Flusses quasi quer oder 90 Grad zu diesem im Takt der NF verschoben.

Dadurch kann der notwendige Spalt zwischen den Polschuhen sehr klein gewählt werden. Jeder Polschuh hat ein eigenes Antriebselement, dass nichtmagnetisch mechanisch verbunden ist. Diese beiden Elemente sind aber im Luftspalt etwas seitlich versetzt. Nur so kann es sich im Takt der NF im Spalt vewegen.

Vorteil ist die konstante Auslenkung auch bei hohen Lautstärken. Mechanische und magnetische Vorspannung ist gering. Guter Wirkungsgrad und hohe Übertragungsbandbreite. Allerdings ist eine exakte Justage erforderlich.
Freischwinger. Dieser Typ ((5)) ist eine Zungenlautsprechervariante und vermeidet weitgehend die magnetische Vorspannung und verstärkt auch nicht bei grossen Amplituden zusätzlich die Auslenkung. Die Impedanz liegt um 2000 Ohm.

Der bewegliche Zungenteil liegt nicht mehr zwischen den Polschuhen, sondern lediglich möglichst dicht daran. Bei starken Amplituden wird der Bereich des stärken magnetischen Flusses schon ein wenig verlassen, so können zusätzliche Verzerrungen wie bei den Standard-Zungenlautsprechern vermieden werden.

Sicherlich der Höhepunkt der Entwicklung der elektromagnetischen Lautsprecher. Bekannt geworden sind diese Antriebssysteme auch in einigen Volksempfängern und bei den DKEs. In einigen Publikationen wird der Freischwinger auch als Induktor-Lautsprecher bezeichnet.

... zurück nach oben zu "Inhalt"

((1)) Kopfhörer

((2)) Lautsprecher mit Trichter
nach dem Kopfhörerprinzip

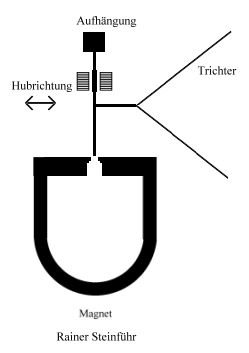

((3)) Lautsprecher mit Trichter
nach dem Kopfhörerprinzip.
Variante

((4)) Elektromagnetischer Zungenlautsprecher
4-polig.

((5)) Freischwinger-Lautsprecher

Freischwinger. Die Zunge befindet sich nicht im Luftspalt,
sondern kurz davor.

Dynamische Lautsprecher sind Systeme bei denen die vom NF-Wechselstrom durchflossene Spule sich in einem Magneten mit ringförmigen Spalt für diese Spule befindet. Oft wird dieser Typ (quasi als Oberbegriff) auch als elektrodynamischer Lautsprecher benannt. Besser und genauer ist aber gleich die Unterscheidung in die beiden Varianten vorzunehmen, nämlich den

elektrodynamischen Lautsprecher mit zusätzlicher Feldspule
permanentdynamischen Lautsprecher (ohne zusätzlicher Feldspule) mit einem Permanentmagneten

Hier werden jetzt beide Varianten angesprochen:

Dynamischer Lautsprecher.

Variante 1: Elektrodynamischer, nieder-ohmiger Lautsprecher. (Tauchspulensystem):

Alle elektromechanischen Lautsprecher haben mehr oder weniger das Problem mit der magnetischen Vorspannung. Auch die mechanische Vorspannung ist teilweise recht hoch. Elektrodynamische Lautsprecher dagegen ((6)) (auch Dynamo-Lautsprecher genannt) schaffen Abhilfe.

Das Magnetfeld wird elektrisch fremderregt und kann hohe Werte annehmen. So kann nun die Antriebsspule sich im Magnetfeld bewegen und den Pappkonus direkt antreiben. Anders als beim elektromagnetischen Lautsprecher, wo die Erregerspule fest montiert ist.

Es ist kein Dauermagnet nötig. Da die Impedanz aufgrund der geringen Windungszahl recht gering ist, wird eine Transformatorankopplung an die Lautsprecherröhre notwendig.

Demgegenüber steht der Vorteil einer nicht mehr vorhandenen Gleichstromauslenkung. Geringe mechanische Vorspannung.

Allerdings verbraucht ein Radio mit fremderregten Magneten deutlich mehr Strom. Man kompensiert das teilweise durch Nutzung der Magnetierspule als Siebdrossel im Netzteil.

Der Wirkungsgrad ist recht hoch und die Übertragungsbandbreite grösser als beim elektromagnetischen Lautsprecher. Auch die Verzerrungen sind geringer. Die Impedanz liegt um 5 Ohm. Der Gleichstromwiderstand liegt um 1-5 Ohm.

... zurück nach oben zu "Inhalt"

((6)) Elektrodynamischer Lautsprecher
(ohne die Rand-Sicke dargestellt)

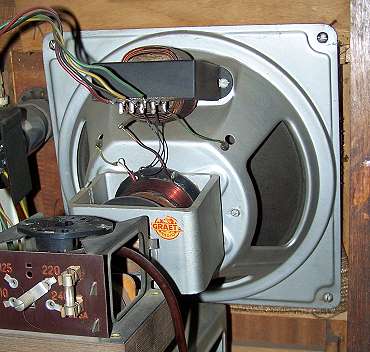

Elektrodynamischer Lautsprecher von Graetz mit Koppeltransformator

Dynamischer Lautsprecher.

Variante 2: Permanentdynamischer, nieder-ohmiger Lautsprecher. (Tauchspulensytem)

Sinngemäss gilt hier auch das zum elektrodynamischen Lautsprecher gesagte. Beim permanentdynamischen Lautsprecher ((6)) wird aber keine fremderregte Magnetfeldspule benötigt, der zusätzliche Strom hierfür entfällt. Die Feldspule wird durch einen starken Permanentmagneten ersetzt.

Die Entwickung ging zur Entwicklung von Formen und Materialien, die einen möglichst hohen magnetischen Fluss im Luftspalt erzeugen.

Mit Einführung der Hifi-Anlagen und abgesetzten geschlossenen Lautsprecherboxen wurde eine andere Art der Konus- oder Flachmembran-Aufhängung erforderlich.

Hatten alle Radio-Lautsprecher bis dahin relativ harte Aufhängungen am äusseren Rand der Pappmembran and der Rand-Sicke und an der Führung des Konus nahe der Spule im Luftspalt, wurden diese Aufhängungen jetzt weich. ... mehr dazu hier. Zumeist aus Gummiartigen Material.

Die Konusmembran kann jetzt viel leichter bewegt werden. Da diese Lautsprecher in geschlossenen oder halbgeschlossenen Gehäusen montiert sind, wird ihr Hub begrenzt. Eine bessere Basswiedergabe wird so erreicht.

Die Impedanz liegt um 5 Ohm. Der Gleichstromwiderstand liegt um 1-5 Ohm. Impedanzen zwischen 4 und 16 Ohm waren in Gebrauch.

... zurück nach oben zu "Inhalt"

((7)) Permanentdynamischer Lautsprecher

(ohne die Randsicke dargestellt)

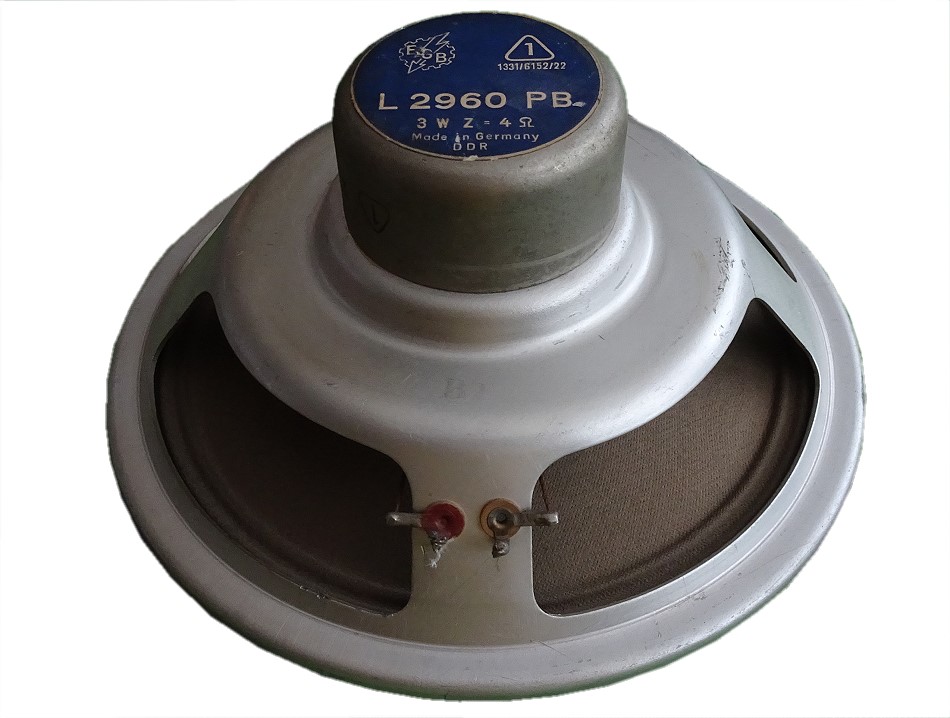

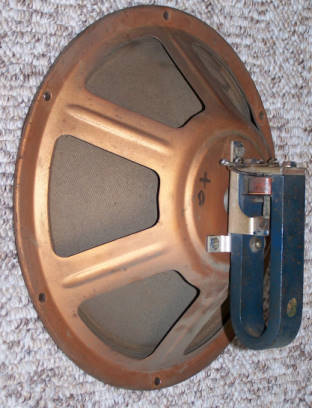

Permanentdynamischer Lautsprecher, niederohmig.

Vorn die elektrischen Anschlüsse.

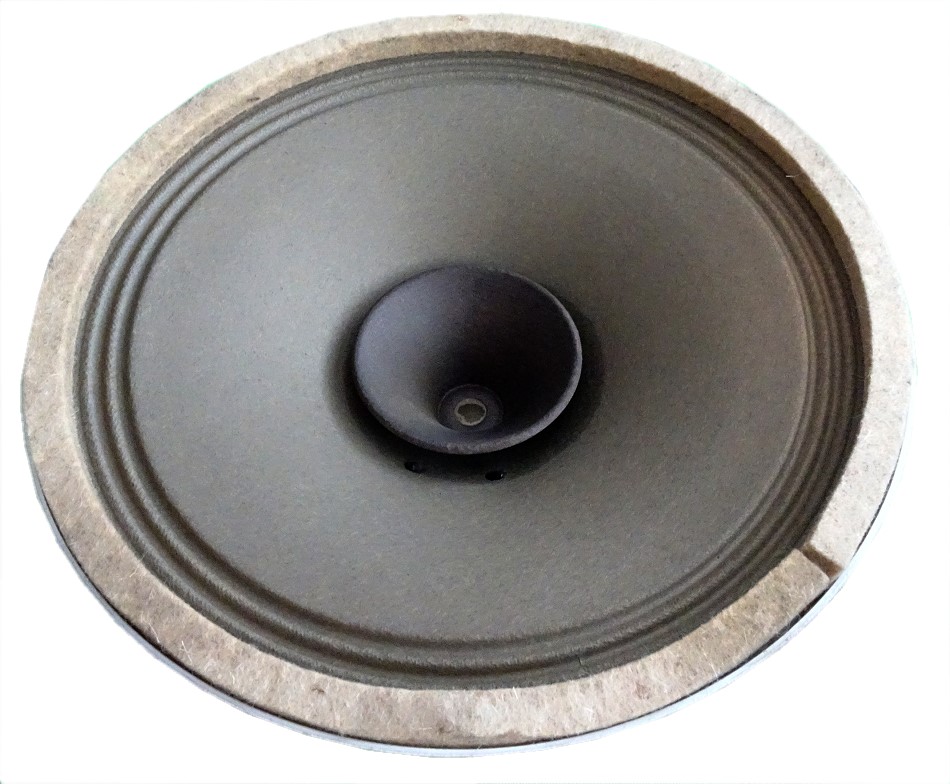

Derselbe niederohmige permanentdynamische Lautsprecher von vorn. Gut ist die zusätzliche kleine Hochton-Kalotte in der Mitte der Membran erkennen. Diese kleine Kalotte kann besonders gut die Höhen abstrahlen. Die Bässe und Mitteltöne werden von der großen Kalotte ausgestrahlt. Am äußeren Rand ist die gewellte Sicke zu erkennen, die das freie Durchschwingen der Membran bei höherer Lautstärke, insbesondere bei den Bässen sicherstellt.

Andere Lautsprecher-Systeme:

Elektrostatischer, hochohmiger Lautsprecher

Belegt man eine Isolierplatte oder Folie hinreichender Grösse mit zwei metallisierten Platten oder Folien und versieht diese Platten mit einer Gleichspannung, kann ein zusätzlich angekoppeltes NF-Signal hörbar gemacht werden. Der Frequenzgang ist stark höhenbetont. Der Wirkungsgrad ist gering.

Neben einigen Anwendungen als Vollautsprecher hat sich dieser Typ hauptsächlich als Hochtöner geeignet erwiesen. Typische Gleich-Vorspannung um 100-150 Volt. Das Wechselspannungssignal wird oft über die Primärseite des Lautsprechertrafos kapazitiv entnommen. Die Impedanz ist hochohmig.

In den Siebziger Jahren kamen einige Hochleistungskopfhörer nach diesem Prinzip heraus, die einen hervorragenden linearen Frequenzgang bei hoher Klanggüte lieferten. Als Beispiel sei der Unipolar von Sennheiser genannt.

Der Gleichstromwiderstand ist extrem hochohmig bis unendlich.

... mehr zu Elektrostaten

... noch mehr zu Elektrostaten

... zurück nach oben zu "Inhalt"

Spezielle Lautsprecher

Saba Greencone *: In einigen Spitzengeräten von Saba (z.B. Saba Freiburg Automatic) wurden Lautsprecher mit Umgangsnamen "Greencone" verwendet. Diesen Lautsprechern werden gewisse Wunderfähigkeiten nachgesagt. Freaks und Ablehner argumentieren auch gern mit den Thiele-Small-Parametern.

Ein Lautsprechertyp, der die Interessierten in zwei Lager spaltet. Es geht von glühender Verehrung bis zu völliger Gleichgültigkeit. Der Autor dieser Seite versucht sich herauszuhalten ...

Jedenfalls gibt es die Greencones mit verschiedenen Magnetmaterialien (z.B. Alnico) und auch Hochtöner und Mitteltöner, sowie Ovalsysteme. Es wurden 20 cm und 25 cm - Durchmesser-Modelle mit Bügel- oder Teller-Magneten bei den runden Tieftönern erwendet. Bei den den ovalen Tieftönern gab es 22 - 24 cm - Modelle mit Bügel- oder Tellermagneten, bei den Hochtönern gab es Rund- und Oval-Systeme zwischen 11 / 13 / 15 cm mit Bügel- oder Tellermagneten.

Noch heute gibt es Bauvorschläge für Boxen, Schallwände mit den Greencones.

Gern werden die Greencones auch als Ersatz in Klangfilm-Produkten angeboten.

* greencone = grüner Trichter, grüne Membran.

... mehr Informationen (extern) hier und hier

... zurück nach oben zu "Inhalt"

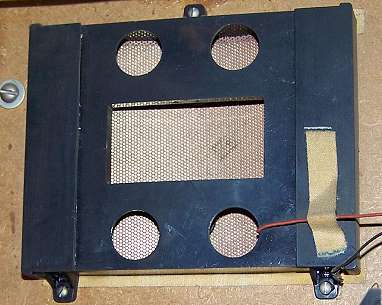

Elektrostatischer Lautsprecher von Siemens

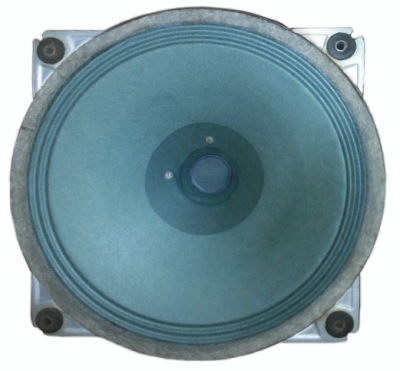

Niederohmiger Saba Greencone-Chassis

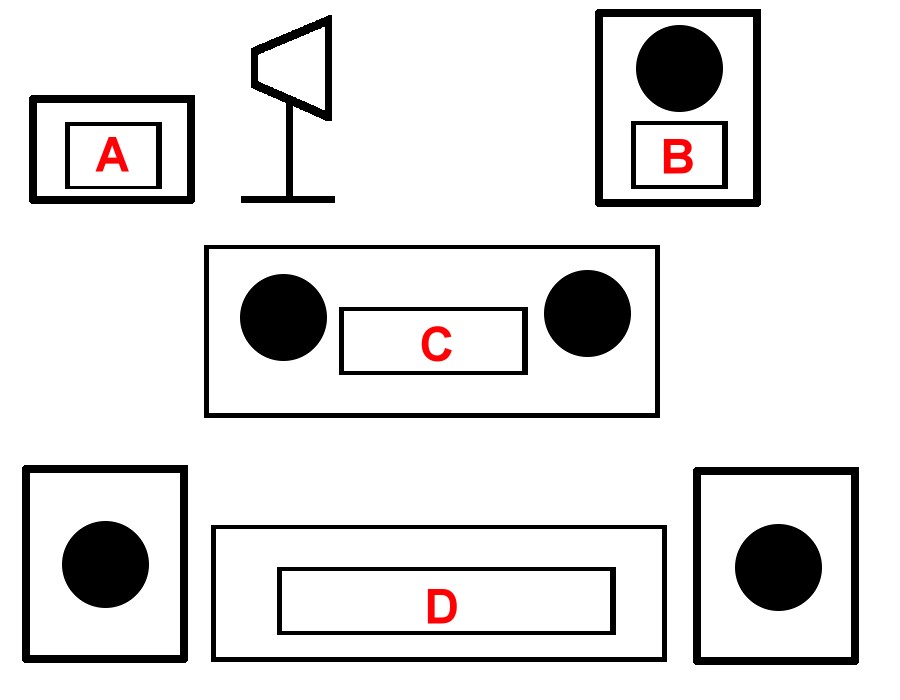

3-D-Technik: Mitte der fünfziger Jahre (noch vor Einführung der Stereo-Zweikanaltechnik) ging man bei höherwertigen Radios dazu über, nicht nur einen Frontlautsprecher (vielleicht auch mit danebenliegenden Hochton-Zusatzlautsprecher) zu nutzen, sondern an den Seitenwänden oder gar an der Oberwand weitere Hochton-Lautsprecher anzubringen.

Der Schall der Radiolautsprecher breitet sich im Zimmer im Bereich der Bässe Kugelförmig aus. Erst der Hochtonbereich (ab ca. 8 Khz aufwärts) wird vom Lautsprecher in Achsenrichtung der Membran abgestahlt. Das führt dazu, dass man bei "normalen" Radios nur unmittelbar vor dem Gerät sitzend, den oberen NF-Bereich gut hören kann.

Brachte man nun Zusatzlautsprecher an den Seiten an, verteilte sich der Hochton-Anteil viel beser im Zimmer. Das wurde 3D genannt (obwohl der Ton nach wie vor Mono abgestrahlt wurde.

In der Praxis kamen oft kleine Hochtöner zum Einsatz, die einfach so wie große Lautsprecher aussahen. durch die kleine Membran wurden hauptsächlich nur hohe Töne angestrahlt. Kleine Flächen-Lautsprecher nach dem Elektrostat-Prinzip sowie Druckkammersysteme wurden ebenfalls angewendet. Bei den Druckkammersystemen wurde der Schall gern auch über Schlauch- oder Rohrsysteme zu Trompetenöffnungen an den Seiten (auch nach unten) geleitet. Schließlich gab es es noch einfache Umlenkbleche oder Umlenkpappen, die den Schall vom Hauptlautsprecher im Gerät zu Seitenöffnungen leiteten.

... mehr zum Thema

... zurück nach oben zu "Inhalt"

Kristall-Lautsprecher
Ähnlich wie bei Kristallkopfhörern kann ein solcher Lautsprecher insbesondere Höhen gut abstrahlen. Wird an Kristalle eine Spannung angelegt, biegen sich sich durch. Bei Wechselspannungen folgen dünne Kristallscheiben dieser Spannung mechanisch und erzeugen (bei NF-Ansteuerung) Töne.

Zeittafel der verfügbaren Schallwandler seit Einführung des Rundfunks in Deutschland:

1923. Elektromagnetischer Lautsprecher als Trichterlautsprecher.
Von 1923 bis 1927 wurden eigentlich nur Radios mit externen Lautsprechern und / oder Kopfhörer angeboten.
1925. Elektromagnetischer Lautsprecher als Konuslautsprecher (Zungenlautsprecher).
Externe Lautsprecher. Während die Radios selbst oft lediglich designmässig einen rudimentären spröden Charme ausstrahlten, waren diese externen Lautsprecher optisch oft eine Augenweide.
1926. Elekromechanischer Lautsprecher Flächenlautsprecher.
Es wurden grosse Flachkonus-Typen mit geringer Steigung, aber auch Modelle mit kleinem Konusdurchmesser. Flächenlautsprecher (grosser Durchmesser) galten als Spitzenmodelle.
1928. Elektromechanischer Lautsprecher 4-Pol-Anordnung.
Elektrostatischer Lautsprecher (z.B. AEG Geola oder Oszillophon)
Elektrodynamischer Lautsprecher.
Es tauchten die ersten Modelle mit eingebauten Lautsprecher auf. Dazu gehörte auch der Protos-Empfänger. Sogar ein Radio mit elektrostatischem Lautsprecher war in diesem Jahr vertreten (Lichtnetzanschluss-Empfänger "Oszillophon". Eine der ersten "Musiktruhen" mit eingebauten Lautsprecher wurde von Nora als "Form EW6" angeboten.
1932. Permanendynamischer Lautsprecher
Freischwinger
1935. Radios mit mehr als einem eingebauten Lautsprecher.
Der Körting Ultramar als Spitzengerät verfügte über 2 dynamische Lautsprecher.
1937. Radios mit getrenntem Tiefton/Mittelton- und Hochtonlautsprecher.
Der Blaupunkt 7W77 ist wohl das erste Modell mit getrennten Tief- und Hochton-Lautsprecher. Dabei war der Tieftöner ein elektrodynamisches System und der Hochtöner ein permanentdynamisches System.

... zurück nach oben zu "Inhalt"

Bekannte Lautsprecher-Hersteller (Modelle) der ersten Jahre (1923-1933)

Acuston
AEG
Ahemo
Alboton
Amplion
Amigo
Angela
Arcophon (Telefunken)
Badul
Berco
Beteco
Beyer
Blaupunkt
Caruso
Draloid (Etola)
DTW
Dynuk
Elion
Eloden
Emaco
Excello
Geha
Grawor
Famet
FMG
Held
Hegra
Helios
Humpert
Ideal
Ihig
Indu
Isophon
KEG
Koch & Sterzel
Körting
Kramolin
Laklato
Lenzola
Loewe
Lorenz

Makrophon
Membra
Mende
Mercedes
Merkurit
Meteor
Monos
N & K
Nora
NUK
Ontri
Orion
Owin
Paunag
Perkeo
Pfleger & Meyer
Philips
Piccolo
Phonos
Progreß
Protos
Radioglobe
Richter
Rotaphon
Rotstern (Blaupunkt?)
Saba
Sachsenwerk
Schaub
Schuchardt (Hallophon)
Seibt
Selectite
Siemens
Staßfurt
Sutra
TeDeWe
Tefag
Telefunken
Undy
Weslo
W.A.B.
Woba

Einige Lautsprecher sind auch im "Wumpus Welt der alten Radios" - Online-Museum zu finden

... zurück nach oben zu "Inhalt"

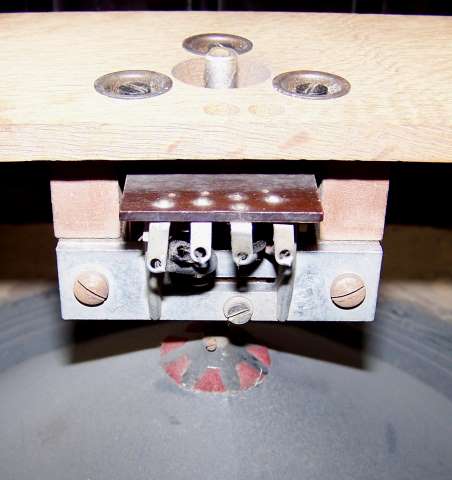

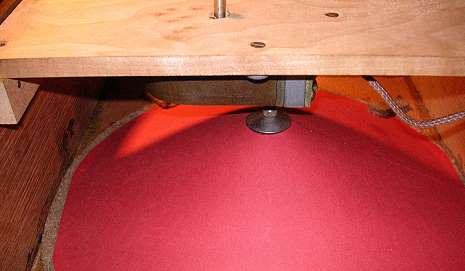

Nora L27 als Beispiel für einen typischen 4-Pol-elektromagnetischen hochohmigen Lautsprecher:

Baujahr 1931

Bemerkenswert ist die "Aufhängung". Die Konusmembran ist einfach an die
Vorderseite geklebt. Das eigentliche Antriebsteil ist mittels eines einfachen
Brettes am hinteren Teil des Gehäuses verschraubt.
Gut zu sehen ist die Justage-Einstellschraube.

Von oben nach unten:
Holzbefestigung, Justage, Lötleiste, Magnet mit Polschuhen,
Zunge zur Membran, Konusmembran.

... dieser Lautsprecher im Online-Museum

Einige weitere Lautsprecher aus der Frühzeit:

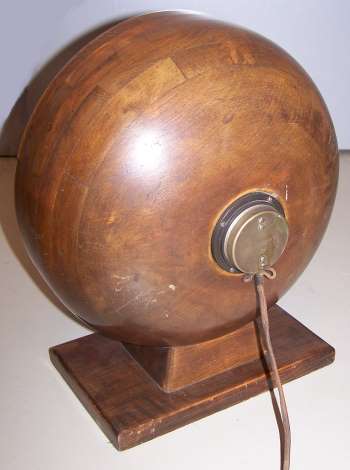

Neufeld & Kuhnke. LK 2
Baujahr 1924. Holz-Umlenktricher-Lautsprecher.
Die hochohmige "Kopfhörerkapsel ist gut zu erkennen.
Werbeaussage: "Der Runde aus dem Norden".

Dieser Lautsprecher konnte (bei guten Feldstärken) auch mit einem Detektorempfänger betrieben werden,

da die Treiber-Einheit im Prinzip ein Kopfhörer war.
Das Modell ist heute schon eine gewisse Rarität.

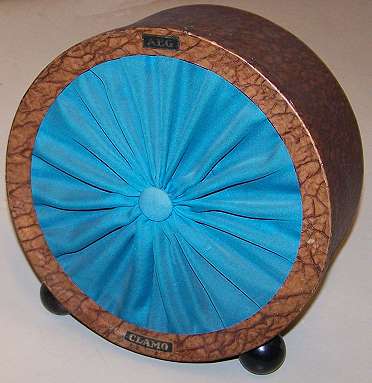

AEG Clamo 1927. Hochohmiger Konuslautsprecher. im Online-Museum

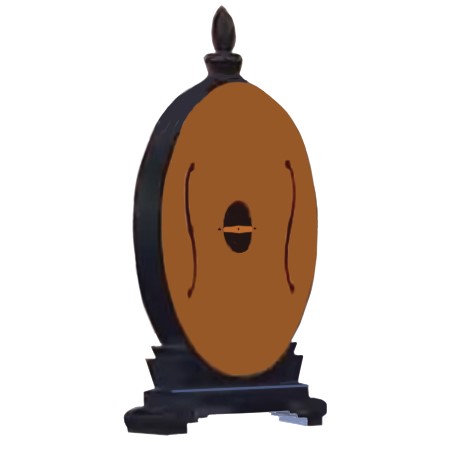

Tonspiegel von Ibach (Skizze)
Elektromagnetischer Flach-Strahl-Lautsrecher.
Die gesamte Vorderseite wird von der Mitte aus angetrieben.
Keine weiche Sicke am Aussenrand.

Hochohmiger Philips 2016, 1928.

im Online-Museum

Sandahl hochohmiger Fächerlautsprecher, Typ F. 1928

im Online-Museum

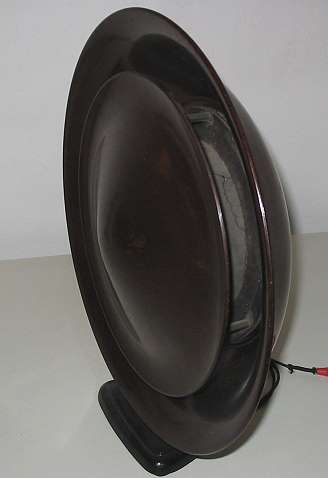

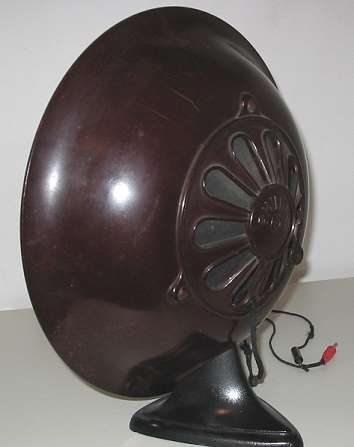

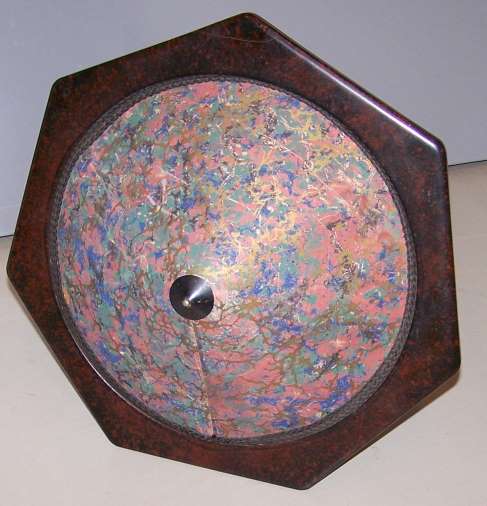

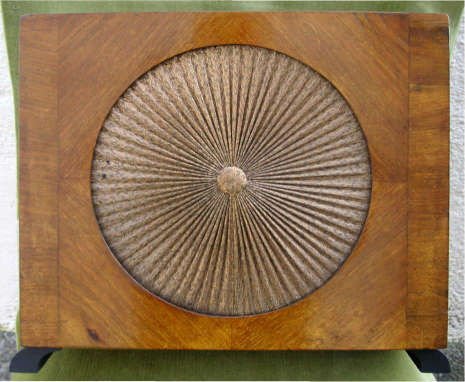

Hochohmiger Protos RFL 4. 1928
Besonderheit: Keine runde mittensymmetrische Membran. (Falzsystem)

Hier ist der Längstknick in der Mambran gut zu sehen.

Hochohmiger Elion Flächenlautsprecher. 1928. Preis damals 40,15 RM

im Online-Museum

... zurück nach oben zu "Inhalt"

Photos von Seitenbesuchern und Forum-Besuchern des WGF
(Das Urheberrecht liegt bei den Einsendern.)

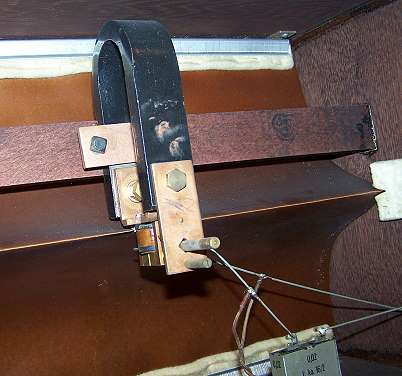

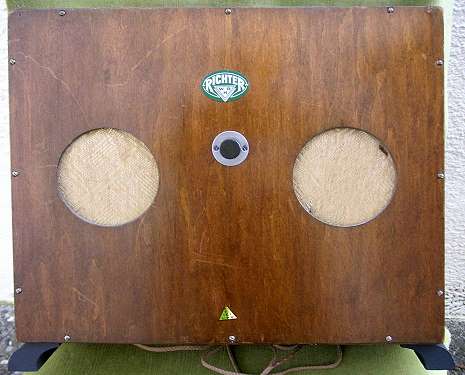

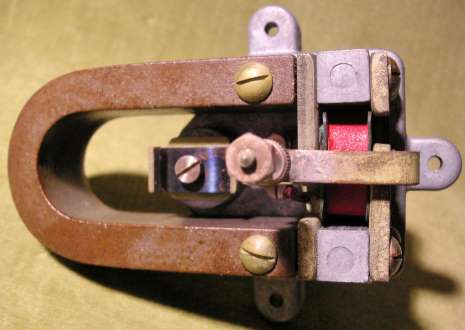

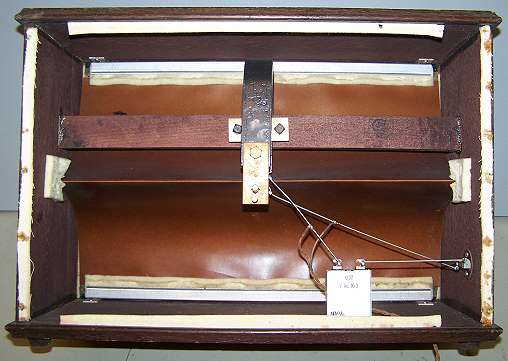

Hochohmiger Zungen-Flächenlautsprecher der Firma Wilhelm Richter - Hannover.
(Photos von Horst. email: Horst )

im Online-Museum

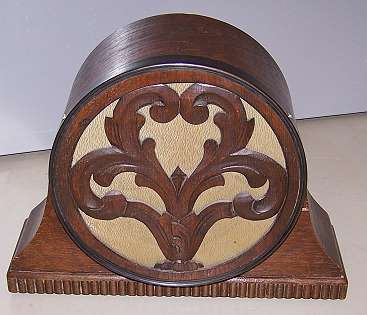

Hochohmiger Zungen-Flächenlautsprecher der Firma Philips, Modell 2007, 1930.
(Photos von Jürgen. email: Jürgen )

-------------------------------------

Kann man einen alten hochohmigen (ca 2000 Ohm) Lautsprecher an einen modernen Verstärker, Radio, Player mit niederohmigen Ausgang (4 - 5 Ohm) anschließen? Ja, wenn man einen alten Lautsprecherausgangstrafo ** anders herum nutzt, also an den modernen Ausgang (4 -5 , 8 Ohm) die niederohmige Seite eines solchen Trafo ankoppeln, den alten hochohmigen Lautsprecher an die hochohmige Seite des Trafos. Sicherheitshinweise beachten. Nicht zu laut einstellen und bedenken, dass die alten hochohmigen Lautsprecher nur ein begrenztes Klangvolumen haben.

Solche Trafos kann man aus einem alten Radio ausbauen, es gibt aber auch noch sogenannte Audio-100 Volt-Transformatoren (Beispiel, unverbindlich: elma TT IZ 1892 Impedanz: 4 - 16 Ω Primärspannung: 100 V)

---------------------------------------------

Wer weitere Photos von frühen Lautsprechern (mit Urheberrecht) hat, bitte einsenden an diese Email-Adresse.
Ich nehme sie dann in diese Seite unter Nennung der Email-Adresse und des Namens mit auf.

Chassis, offene Box, halboffene Box, Bassreflex-Box, geschlossene Box, Mehrweg-System, Transformator, Sicken-Formen.

Lautsprecher nach ca. 1935 (Ausnahmen gab es weiter) waren in der Regel niederohmige elektrodynamische oder permanentdynamische Lautsprecher. Ein reines Lautsprecherchassis (ohne akustische Kurzschluß-Verhinderung durch Schallwand (1) , usw) hat einen schlechten Wirkungsgrad, insbesondere die Bässe werden unterdrückt. Deshalb ist eine möglichst großflächige Schallwand (2), in die der Lautsprecher eingepasst ist, eine Notwendigkeit.

Bis zur Einführung der geschlossenen Lautsprecher-Boxen (4) bei HiFi-Anlagen waren die Membranen in den Lautsprechern am äußeren Rand "hart" mittels einer wellenförmigen Sicke aufgehängt. Klassische Radios stellten bezüglich des Lautsprechers (mit harter Aufhängung) und des Radiogehäuses halboffene Systeme (3) dar.

Der Übergang von der Membran zum Chassis wurde durch eine klein auskränkende Mehrfach-Wellen-Form der Sickenhaufhängung realisiert. Im Gegensatz dazu die zumeist gummiartige Aufhängung der Sicke mit einer großauskränkenden Welle:

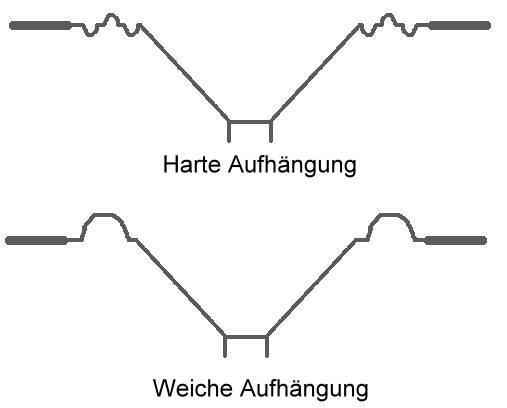

Sickenformen der Membran-Aufhängungen:

Hart = geringer Hub, offene Boxen oder Schallwände

Weich = großer Hub, geschlossene Boxen mit oder ohne Resonanzöffnung

Um nicht ein riesiges Konstrukt hinsichtlich der Schallwand nutzen zu müssen, wurde gedanklich die Schallwand "umgebogen" (3), um ein Gehäuse zu erhalten, wo der Schall nicht kurzgeschlossen ist. Das so entstandene halboffene Gehäuse wurde bei Radios zum absoluten Standard. Die Rückwand des Radios war (quasi) offen, Die großen Löcher ließen den Schall fast ungehindert durch.

... zurück zur Einführung

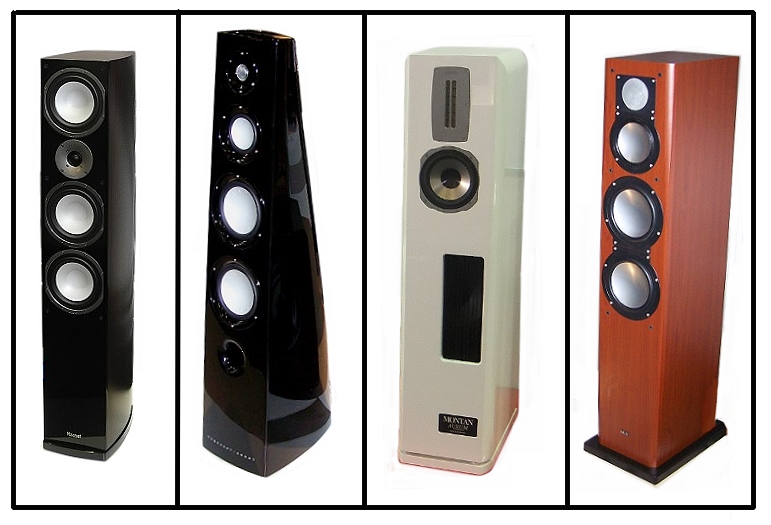

Lautsprecher-Boxen

Mit Einführung der Stereotechnik und HiFi-Technik ergab sich die Notwendigkeit, externe (vom Radio getrennte) Lautsprecher-Boxen zu verwenden. Zuerst waren die externen Boxen ebenfalls halboffen (3). Die Hifi-Technik verlangte besseren Frequenzgang und höhere Ausgangsleistungen. Typische Radio-Röhren-Verstärker lieferten 5-15 Watt. Damit konnten offene und halboffene Boxen zwar gut betrieben werden, aber der Trend ging zu Transistor-Verstärkern mit Ausgangsleistungen über 15 Watt bis bald 50 Watt und mehr.

Es stellte sich heraus, dass geschlossene Boxen (4) , insbesondere bei Mehrwege-Systemen (getrennte Bass-, Mittelton- und Hochtonsyteme) insgesamt ein besseres Klangbild bieten konnten. Allerdings brauchten geschlossene Boxen deutlich mehr NF-Leistung, das geschlossene Gehäuse bedämpfte das freie Ausschwingen der Membran beim Tiefton-System. Mehrwege-Systeme benötigten Frequenzweichen, um das NF-Spektrum auf die Lautsprecher zu verteilen. Oft mußten die Mitteltöner und Hochtöner vor dem Schalldruck des Basslautsprechers geschützt werden. Das konnte duch luftdichte Abdeckungen erreicht werden. Eine Probe, ob bei einer geschlossenen Box der ungehinderte Luftaustausch wirksam begrenzt ist, kann mit vorsichtigem Druck beider Hände auf die Membran erfolgen. Die Membran darf nur leicht verzögert wieder in die Ruhestellung zurückgehen.

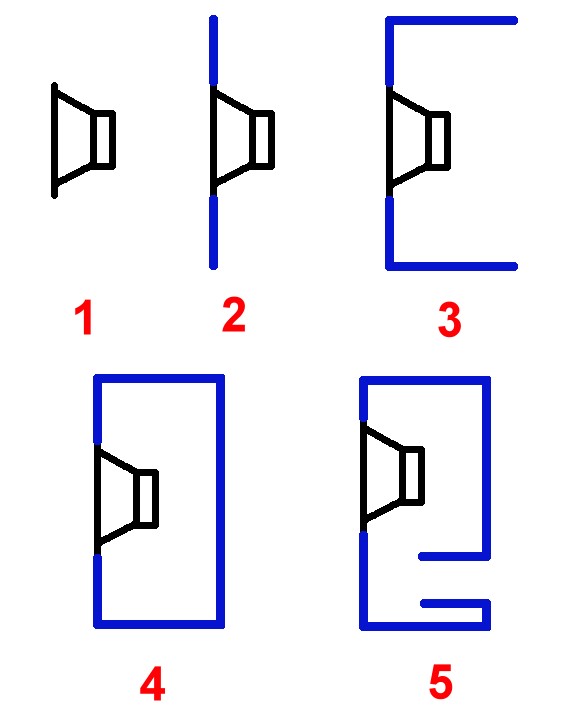

1= Lautsprecher-Chassis (hart)

2= Lautsprecher-Chassis (hart) und Schallwand

3= Lautsprecher-Chassis (hart) holboffen

4= Lautsprecher-Chassis (weich) geschlossen

5= Lautsprecher-Chassis (weich) Bassreflex

Einen gewissen Kompromiß bei der Leistungsansteuerung brachten Bassreflex-Boxen (5), wo ein definiertes "Loch" Bass-Resonanz-Überhöhungen aufbaute und damit den Wirkungsgrad im Bass-Bereich verbesserte. Allerdings verfälschten Bassreflexboxen leicht einen möglichst linearen Frequenzgang.

Röhrenendstufen benötigten in aller Regel Transformatoren (Ausnahme: Eisenlose Endstufe), um die NF-Leistung an niederohmige Lautsprecher abzugeben. Transistorendstufen kamen bald ohne Transformatoren aus. Es gab externe Lautsprecher, die eingebaute Anpasstransformatoren hatten.

Um auch größere Räume mit langen Zuleitungen beschallen zu können, gab es die 100 Volt-Technik. Dabei wurde von dem NF-Verstärker ein NF-Signal mit 100 Volt Wechselspannung ausgegeben. In der Lautsprecher-Box wurde dann auf die Niederimpedanz des Lautspreches heruntertransformiert. So konnten auch lange Strecken recht verlustarm überbrückt werden.

A = Frühes Radio mit externem Lautsprecher

B = Mono-Radio mit eingebautem Lautsprecher

C = Stereo-Radio mit eingebauten Links/Rechts-Lautsprechern

D = Hifi-Anlage mit extra Links/Rechts-Boxen

---------------------------

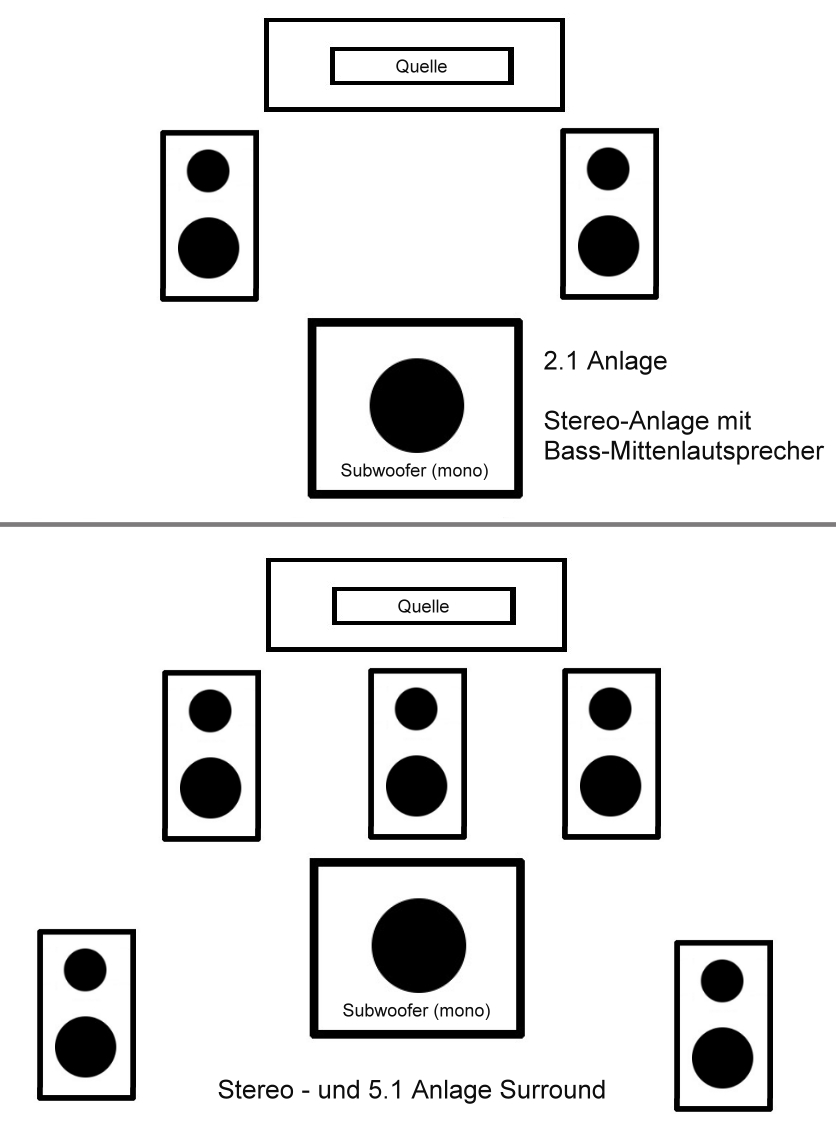

Heute übliche Multimedia-Niederfrequenzverstärker mit Stereo- und / oder fünf Raumklang-Känälen. Dabei wird unterschieden zwischen:

2.1: Mitten/Höhen als zwei Stereo-Lautsprecher. Bass als ein Mono-Subwooferr. Genau genommen ist in der Kino-Technik der Subwoofer (mono) oft auch als Mono-Mittenkanal (also auch mit einem Anteil von Mitten und Höhen ausgebildet). Das wird deshalb so gemacht, weil im Kino die Stereo-Zone sonst für Zuschauer am Rand nicht richtig wirken würde. So gesehen sind Anlagen mit einem reinem Bass-Subwoofer keine "echten" 2.1-Anlagen!
5.1: Mitten/Höhen als zwei Stereo-Lautsprecher mit einem zusätzlichen Vorne-Mitte-Kanal und zwei zusätzlichen Seiten- bzw. Hintenkanälen), sowie Bass (ein Mono-Basslautsprecher). 5.1 ist für Kinofilm und Surround-Heim-Video gut geeignet. Dabei werden die Lautsprecher so plaziert, dass der Hörer in der Mitte sitzt. Die Position des Subwoofers ist nicht so wichtig, da Bässe wesentlich weniger räumliche Wirkung aufbauen. 5.1-Anlagen können oft auch zu Stereo-Betrieb umgeschaltet werden, dabei können die Seiten/Hinten-Kanäle auch vertauscht geschaltet werden.

-----------------------------------------

... mehr Informationen zum Design von Lautsprechern in Radios und Lautsprecherboxen hier.

Heute haben sich neben den Zwei-Kanal-Kompakt-Lautsprechern ("Brüllwürfeln") (1 Tiefton/Mittelton-Lautsprecher mit Bassreflex, 1 Hochton-Lautsprecher) in Standard-Wohnungen hauptsächlich Säulenlautsprecher durchgesetzt, wenn nicht 2.1 - oder 5.1 - Anlagen mit Mono-Subwoofern verwendet werden.

Bei den Säulenlautsprechern werden oft auch zwei Bass-Systeme in Bassreflex betrieben. Man geht davon aus, daß zwei kleinere Basslautsprecher einen größeren Lautsprecher ersetzen können. Ich habe da so gewisse Zweifel, aber das ist Ansichtssache. Die Säulenlautsprecher nehmen wenig Grundflche ein, ein Vorteil auch in kleinen Wohnungen. Lautsprecher mit eher quadratischer Fontseite werden fast zu Nischenprodukten.

Niederohmige Säulenlautsprecher-Kombinationen:

-- Anklicken --

Wie erkenne ich den Lautsprecher-Typ?

Hier Beispiele der einzelnen Systeme:

1) Hochohmige Elektromechanische Lautsprecher:

Typische Merkmale: Nichtmittensymmetrische Magnete, keine Erregerspulen an Membran,

zwei elektrische Anschlüsse.

Hochohmige externe Lautsprecher wurden in den Jahren bis ca. 1930/34 insbesondere in Radios

ohne eingebauten Lautsprecher verwendet, es gibt aber auch Ausnahmen.

Man erkennt solche Radios daran,

dass sie keinen Lautsprecher-Ausgangstransformator haben.

--------------------------------------------

2) Niederohmiger elektrodynamischer Lautsprecher

Typische Merkmale: Mittensymmetrischer hinterer Ansatz zur Erzeugung des Magnetfeldes,

dabei sitzt eine elektrische Feldspule auf dem Magnetismuserzeuger,

an der Membran befindet sich versteckt die Erregerspule. Vier elektrische Anschlüsse.

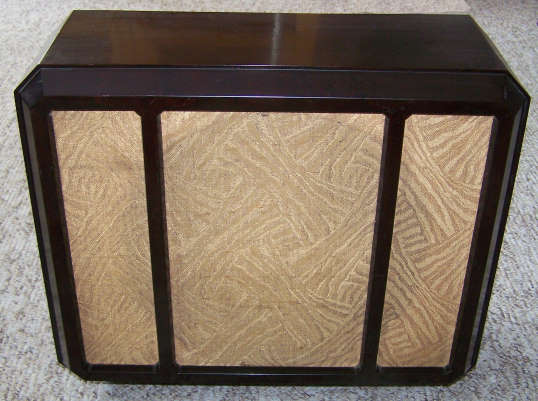

Es gab in den zwaniger(dreissiger Jahren Lautsprecher in Gehäusen, abgesetzt vom Radio, die von diesem Radio Strom für Lautsprecher-Chassi mit Feldspule zusätzlich bezogen.

--------------------------------------------

3) Niederohmiger Permanentdynamischer Lautsprecher:

Typische Merkmale: Mittensymmetrischer Magnet, der keine Feldspule benötigt.

An Membran befindet sich versteckt die Erregerspule.

Zwei elektrische Anschlüsse.

Dieser Lautsprechertyp kann ohne Zusatztransformator nicht an alten

Radios mit hochohmigen Ausgang verwendet werden.

Waren diese Informationen nützlich für Sie? Dann teilen Sie das bitte im Gästebuch mit.....

25.05.2007 / 11.04.2024

http://www.welt-der-alten-radios.de/ausstellung-zubehoer_bauteile-detail-536.html

Kontakt & Impressum | Sitemap | Admin-Login | Seitenanfang ↑
