Knöpfe für Radios

knopf100.jpgRadios hatten Bedienelemente, die neben Tasten und Schalter auch Drehknöfe beinhalteten. Diese Knöpfe waren zum Teil aus Bakelit, zum Teil aus Plastik (Plaste) und auch oft verziert mit goldfarbenden oder silberfarbenden  Elementen. Die Farben reichten von weiss über elfenbein weiter über braun zu schwarz.



Die Knöpfe sind auch ein kleines Zeitdokument über die "Knopf-Moden" der Jahrzehnte. Sahen sie um 1923 noch sehr technisch aus, zumeist mit Skalierungen, wurden sie doch bald auch ein Design-Mittel. Das gipfelte in Frontverblendungen der Knöpfe die "goldfarben" aussahen. Viele Knöpfe hatten auch Zierringe oder zumindest eingetiefte Farbringe. Nicht selten wurden auch Doppelknöpfe verwendet, die teilweise vorn und hinten getrennte Funktionen bedienten. Beispiel: Vorn kleiner Knopf für Lautstärke, dahinter grösserer Knopf für Ferritantennen-Drehung.



Es konnte auch vorkommen, dass ein linker Doppelknopf nur eine Funktion (Lautstärke) hatte, aber das Aussehen des rechten Doppelknopfes spiegelte, der aber vorn die Mittelwelle steuerte und hinten UKW. Andere Kombinationen waren auch möglich.



Knöpfe konnten 6 mm oder 4 mm Achsenfassungen, aber auch andere Durchmesser haben. Sie wurden oft mit Madenschrauben oder Federklemmen auf den Achsen befestigt.





Es folgt hier eine kleine Auswahl solcher Knöpfe:



Liste von hier vorhandenen Knöpfen



(Weitere Informationen für Nutzer des Wumpus-Gollum-Forum im Unterforum "2-Sterne-Nutzer")

Das ist keine gewerbliche Seite!



Die hier geleisteten Knöpfe haben 6 mm Achsenbohrungen. Ausnahme: Einige Hinterknöpfe.

Skizze zur Bestimmung der Abmessungen. Ermittelbar mit Schiebelehre in cm.



Ein Teil der Knöpfe stammen aus DDR-Produktion.



KN001

A1= 3,48

A2=3,62

B1= 1,98

B2=1,05

C= 2,3

Menge= 3



KN001a



KN002

A1= 2,92 cm

A2= 4 cm

B1= 1,8cm

B2= 1,8 cm

Menge= 2



Großer Markierungspfeil. Frühes Modell, ca. 1923 - 1928



KN002a



KN003

A1= 2,95 (ohne Marker)

A2= 3

B1= 1,8

B2= 1,8

C= 0

Menge= 3



KN003a



KN004

A1= 3,95 längst

A2= 4,15 längst

B1= 1,95

B2=  1,52 ohne Rundteil

C= 2,35 Rundteil

Menge= 5



KN004a



KN005

A1= 3,2

A2= 3,2

B1= 1,65

B2= 0,92

C=2,21

Menge= 2



KN005a



KN006

A1= 2,6

A2= 2,94

B1= 2

B2= 2

C= 0

Menge= 2



KN006a



KN007

A1= 1,92

A2= 2,19

B1= 1,6

B2= 1,6

C= 0

Menge= 6



KN007a



KN008

A1= 3,12

A2= 3,2

B1= 1,55

B2= 1,55

C= 0

Menge= 4



KN008a


KN009

A1= 4,52

A2= 4,68

B1= 1,85

B2= 1,85

C= 0

Menge= 3


KN009a


KN010

A1= 4,2

A2= 4,28

B1= 2,65

B2= 1,3

C= 2,6

Menge= 8


KN010a


KN011

A1= 4,55

A2= 4,55

B1= 1,72

B2= 1,24

C= 1,9

Menge= 2


KN011a


KN012

A1= 2,68

A2= 4

B1= 1,21

B2= 1,21

C= 0

Menge= 3


KN012a


KN013

A1= 3,1

A2= 3,1

B1= 1,29

B2= 1,29

C= 0

Menge= 2

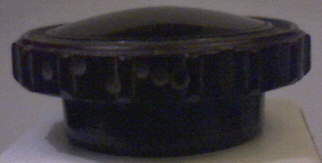

KN013a


KN014

A1= 4,25

A2= 4,25

B1= 2,21

B2= 1,25

C= 2,45

Menge= 4


KN014a


KN015

A1= 3,22 ohne Marken

A2=  3,6 ohne Marken

B1= 1,6

B2= 1,6

C= 0

Menge= 2


KN015a


KN016

A1=  3,9

A2= 3,9

B1= 1,95

B2= 1,15

C=2,48

Menge= 2


KN016a


KN017

A1= 3,62

A2= 3,68

B1= 2,09

B2=1,05

C= 1,62

Menge= 2


KN017a


KN018

A1= 3,05

A2= 3,6

B1= 1,7

B2= 1,7

C= 0

Menge= 0


KN018a


KN019

A1=

A2=

B1=

B2=

C=

Menge=

KN019a


KN020

A1= 4,1

A2= 4,35

B1= 1,9

B2= 1,25

C= 3,4

Menge= 4


KN020a


KN021

A1= 3,95

A2= 3,95

B1= 1,9

B2= 0,9

C= 2,5

Menge= 2


KN021a


KN022

A1= 3,4

A2= 3,58

B1=1,92

B2= 1,15

C=2,3 2

Menge=

KN022a


KN023

A1= 3,48

A2= 3,48

B1= 1,64

B2= 1,1

C= 2,75

Menge= 2


KN023a


KN024

A1= -

A2= -

B1= -

B2= -

C= -

Menge= 0


KN024a


KN025

A1= 4,52

A2= 5,6

B1= 2,3

B2= 2,1

C= 2,05

Menge= 2



Scheinbarer Doppelknopf

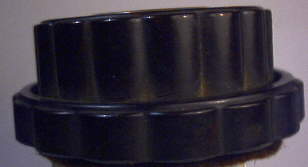

KN025a


KN026

A1= 5

A2= 5

B1= 2,48

B2= 1,35

C= 3

Menge= 2


KN026a


KN027

A1= 3,4

A2= 5,5

B1= 3,2

B2= 3,2

C= 0

Menge= 2



Scheinbarer Doppelknopf



KN027a


KN028

A1=

A2=

B1=

B2=

C=

Menge= 0


KN028a


KN029

A1= 3,3

A2= 3,49

B1= 1,55

B2= 0,9

C= 2,05

Menge= 2


KN029a


KN030

A1= 3,2

A2= 4,25

B1= 1,7

B2= 1,7

C= 0

Menge= 2


KN030a


KN031

A1= 2,95

A2=2,58

B1= 1,88

B2= 1,88

C= 0

Menge= 2


KN031a


KN032

A1= 4

A2= 4,1

B1= 1,65

B2= 0,94

C= 2,35

Menge= 2


KN032a


KN033

A1= 5,18

A2= 5,18

B1= 1,53

B2= 1,05

C= 2,2

Menge= 2



Hinterknopf

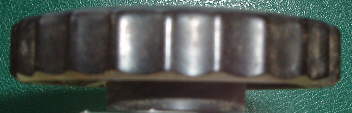

KN033a


KN034

A1= 4,65

A2= 4,9

B1= 1,9

B2= 1,45

C= 1,4

Menge= 3



Hinterknopf



KN034a

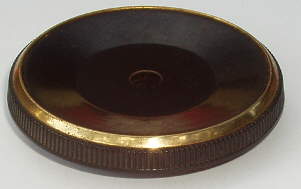

KN035

A1= 5,1

A2= 5,48

B1= 1,08

B2= 0,62

C= 3,01

Menge= 2



Hinterknopf



KN035a


KN036

A1= 3,85

A2= 3,85

B1= 1,2

B2= 0,8

C= 1,22

Menge= 1


KN036a

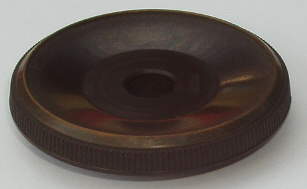

KN037

A1= 5

A2= 5,53

B1= 1,1

B2= 0,62

C= 3

Menge= 2



Hinterknopf



KN037a


KN038

A1= 4,8

A2= 4,8

B1= 1,3

B2= 0,92

C= 3

Menge= 2



Hinterknopf



KN038a


KN040

A1= 4

A2= 4,2

B1= 2,45

B2= 1,68

C= 2,6

Menge= 2


KN040a


KN041

A1= 4,2

A2= 4,52

B1= 2,4

B2= 1,5

C= 2,62

Menge= 2


KN041a


KN042

A1= 4,3

A2= 4,62

B1= 2,32

B2= 1,55

C= 2,6

Menge= 2


KN042a


KN043

A1= 4,56

A2=4,56

B1=1,7

B2=1

C=1,05

Menge= 2


KN043a


KN044

A1= 3,62

A2= 3,62

B1= 1,75

B2= 0,98

C= 2,4

Menge= 2


KN044a


KN045

A1= 3,8

A2= 3,8

B1= 2

B2= 0,75

C= 2

Menge= 2

KN045a


KN046

A1= 3,85

A2= 3,85

B1= 1,85

B2= 0,82

C= 2

Menge= 2


KN046a


KN047

A1= 4,25

A2= 4,52

B1= 2,4

B2=1,5

C= 2,6

Menge= 1


KN047a

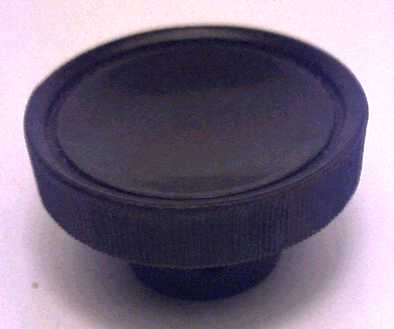

KN048

A1= 3,75

A2= 3,75

B1= 2

B2= 0,75

C= 2

Menge= 6

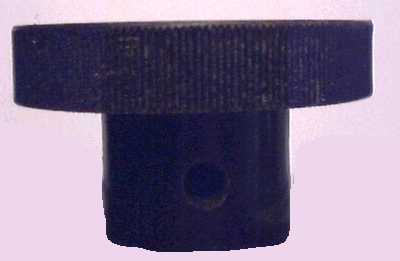

KN048a
