Modell
Sortiert nach Namen.
(Auf Photo klicken für größeres Bild)
|
Baujahre
|
Beschreibung
|
Quellen
|

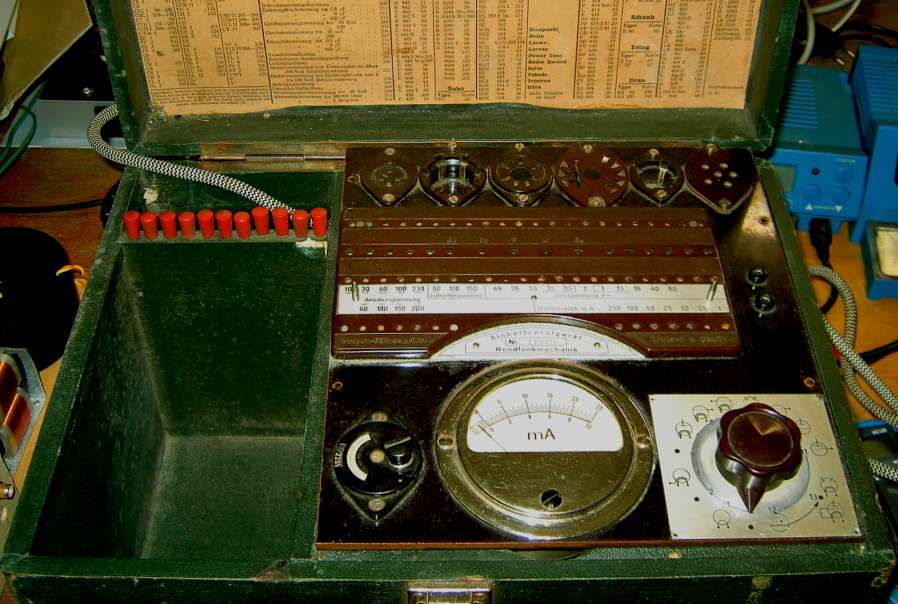

Einheitsprüfgerät Radio-Mechanik |
1935
|
Nahaufnahme
Variante von 1938
Das Gerät kostete RM 137,--. Mit dem Gerät konnten Röhren geprüft werden, Blockkondensatoren und Elektrolyt-Kondensatoren geprüft werden. Krachelprüfung war ebenfalls möglich
Als Zubehör war lieferbar:
Loeweröhren-Zusatzeinrichtung
Kraftverstärker-Zusatzsockel
Prüftaster
Auslandsröhren-Zusatzeinrichtung
|
Thanks for support to Robert Berger and for variant of 1938 to Hagen Murgg.
|
RFE |
1938?
|
Für den Entstördienst der Deutschen Reichspost. Ist RFE der richtige Name?
|
Photo von Robert W. Berger
|
|
RPG 4 / 1
|
1938
(andere Quellen 1946, wird bezweifelt)
|
Deutsche Wehrmacht .
Wer hat mehr Informationen oder Photos *?
|
.
|
|
RPG 4 / 2
|
1938
|
Deutsche Wehrmacht .
Wer hat mehr Informationen oder Photos *?
|
.
|
RPG 4 / 3
RPG4/3
RPG-4/3
|
1943-1945
1946-?
|
Deutsche Wehrmacht und DDR.
1672 Prüfkarten sind sicher bekannt.
Röhren-Prüfgerät r den Einsatz im militärischen Bereich.
Mehr Informationen...
|
.
|
|
RPG 5 / 8
|
1959
|
Wer hat mehr Informationen oder Photos *?
|
.
|
|
|

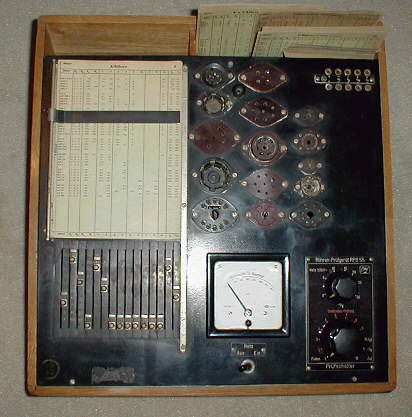

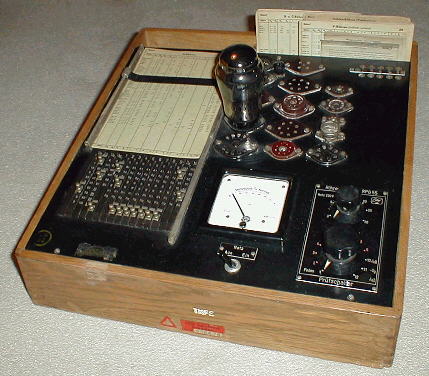

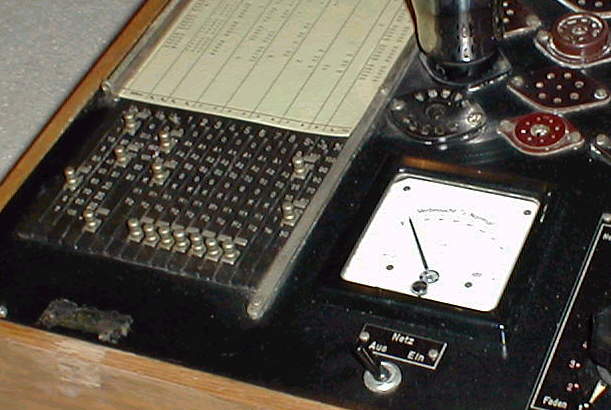

1955
|
|
.
|
|
|

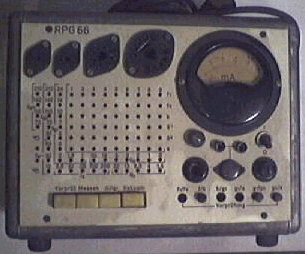

1956 ?
|
Bittorf, Dresden.
Wer hat mehr Informationen?
|
.
|
|
|

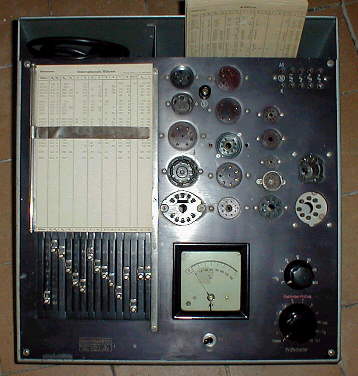

1957 ?
|
Bittorf, Dresden.
Wer hat mehr Informationen?
|
.
|
|
|

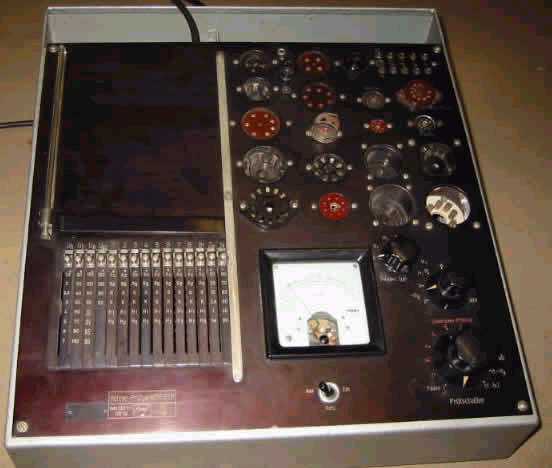

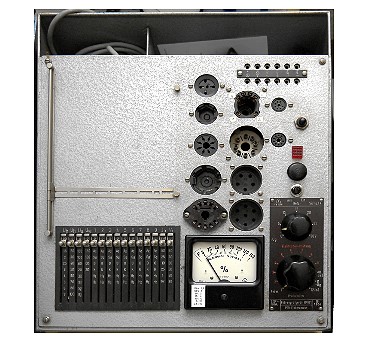

1958 ?
|
Bittorf, Dresden.
Wer hat mehr Informationen?
|
Photo von Josef Kressierer
|
|
RPG 59
|
1959 ?
|
Bittorf, Dresden.
Wer hat mehr Informationen oder Photos *?
|
.
|
|
RPG 60
|
1960
|
Bittorf, Dresden.
Wer hat mehr Informationen oder Photos *?
|
.
|
|
RPG 61
|
1961
|
Bittorf, Dresden.
Wer hat mehr Informationen oder Photos *?
Intern: Schaltbild.
... Mehr Informationen
|
.
|
|
RPG 64
|
1964 ?
|
Bittorf, Dresden.
Wer hat mehr Informationen oder Photos *?
|
.
|
|
|

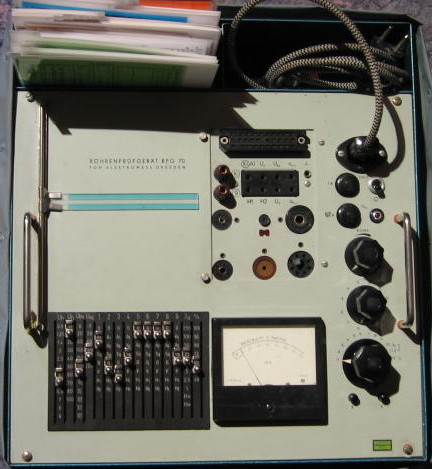

1977
|
|
|
|
W 1
|
1932
|
Wer hat mehr Informationen oder Photos *?
Es gibt im WWW hin und wieder Photos eines W1. Vergleicht man diese aber mit dem Photo von Peter Gaudes des W2 (siehe unten), kommen zumindest Fragen auf, ob es sich wirklich um Photos vom W1 handelt.
|
.
|
|
|
1933 ?
|

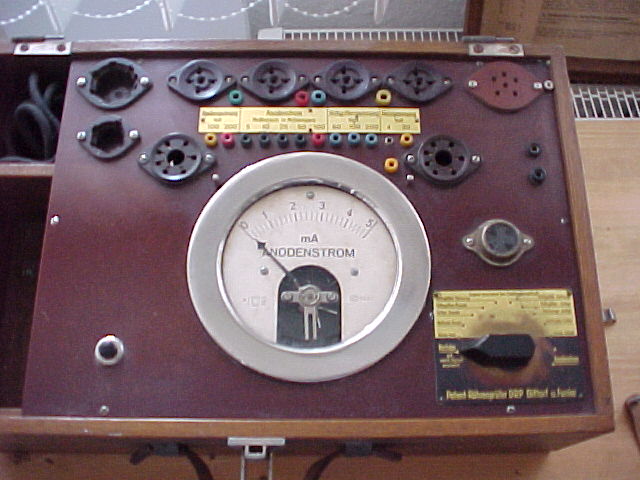

Das W2 verfügte schon über Prüfkarten, die einen gerundeten Ausschnitt hatten (um das Intrument herum).
|
Photos von Peter Gaudes.
|
|

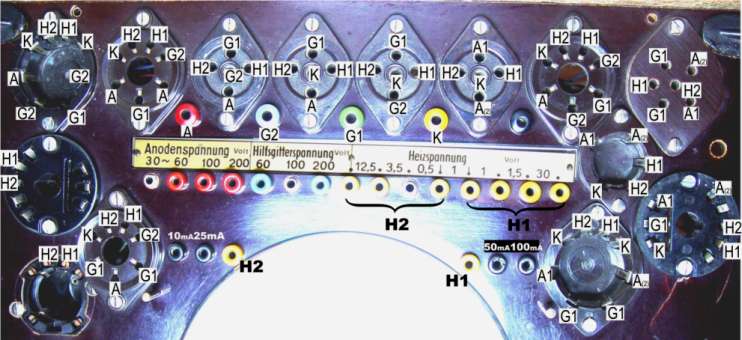

G3 (Gleichstrom)
|
1934
|
Bittorf & Funke.

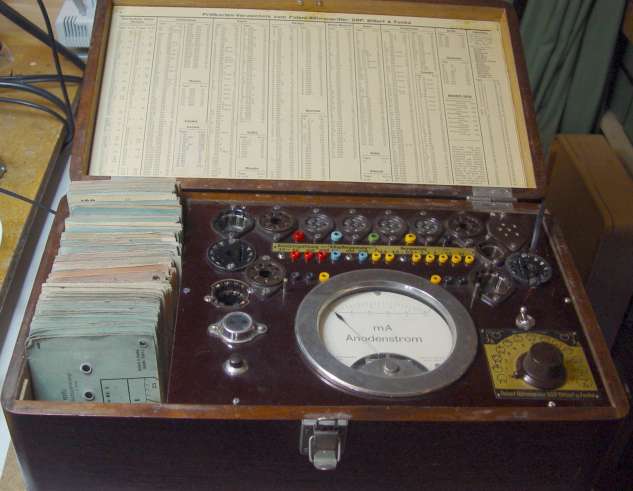

Dieses Modell war für ca. 250 Röhren nutzbar. Das Photo von Robert W- Berger zeigt ein Exemplar in nicht mehr originalem Zustand (umgebaut).

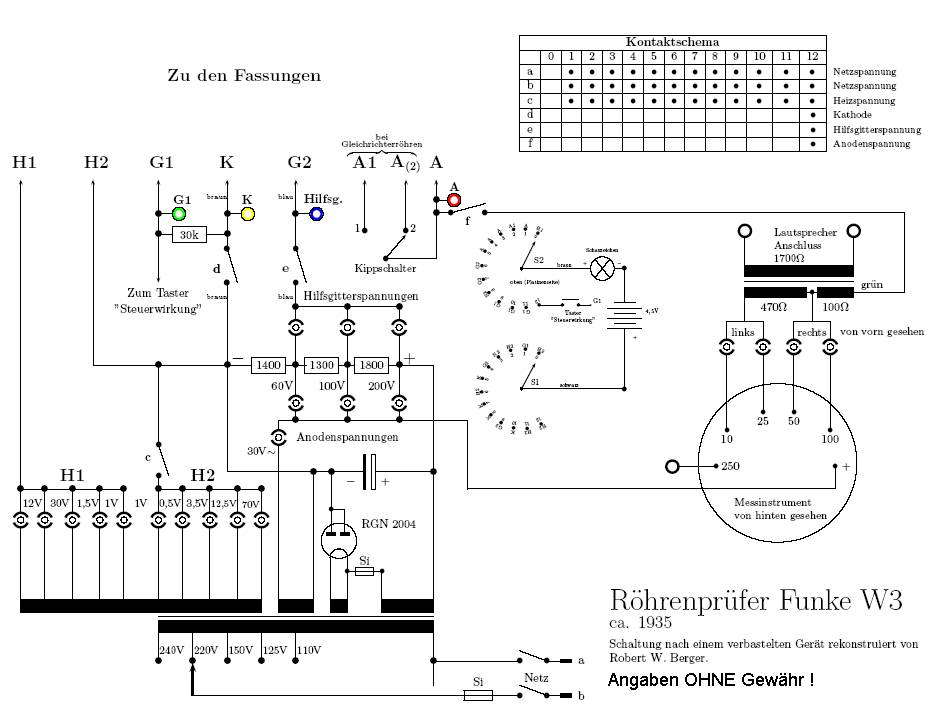

Schaltbild (aktualisiert am 1.7.05) und Sockel-Anschluss- Plan. Neuere Version des Schaltbildes. (PDF-File)
252 Prüfkarten sind sicher bekannt.
Die Gleichstrom-Varianten hatte weniger Röhrenauswahl
|
Photo links und Schaltbild von Robert W. Berger.

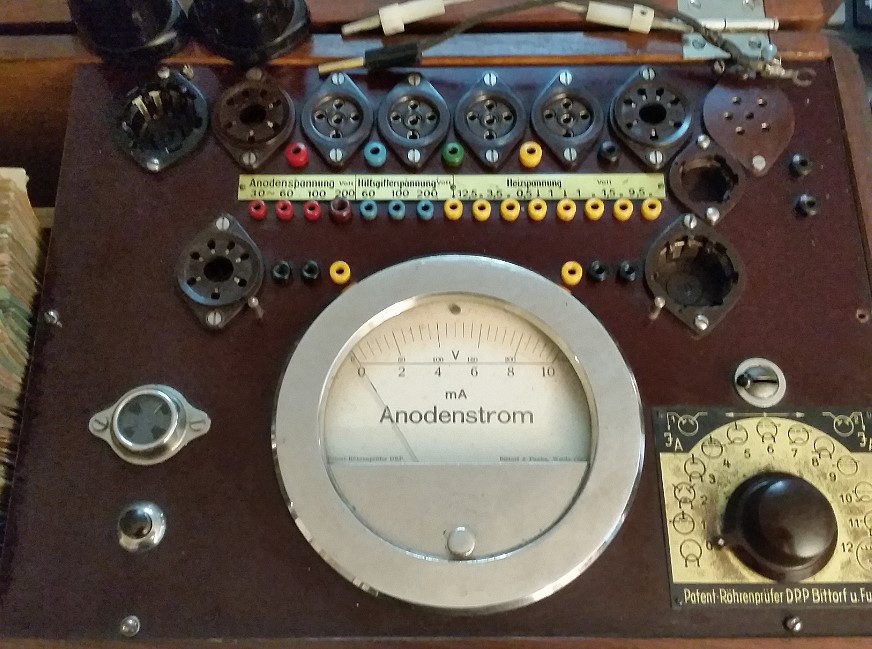

Die Fotos unterhalb
von Sabine Sahre:
|
|

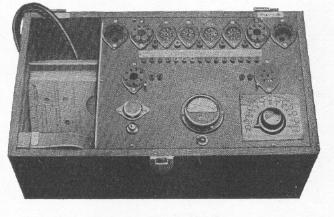

G 4, (Gleichstrom)
|
1934
|
Die Gleichstrom-Varianten hatte weniger Röhrenauswahl
|
.
|
|
|
1934
|
Export-Modell
Wer hat mehr Informationen oder Photos *?
|
.
|
|
|

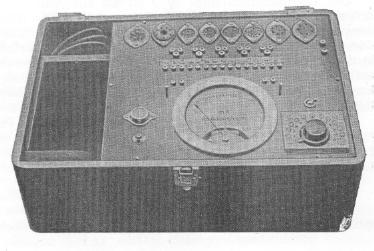

1934
|
Wer hat mehr Informationen oder Photos *?
|
.
|
|
|
1934
|
Kennlinien-Schreiber.
Es kann u.a. gemessen werden:
Ia = f (Ug)
Ia = f (Usg)
Ia = f (Ua)
Die indirekte Gitterstrommessung ist durch Arbeitspunktverschiebung in Abhängigkeit der Anodenspannung oder der Hilfsgitterspannung möglich,
wodurch der Gitterstromeinsatz, der Vacuumfaktor, die thermische Gitteremission ermittelt werden können.
Durch Nachzeichnen der Messpunkte können Kennlinien ermittelt werden.
Damaliger Preis 220 RM.
|
Info von Reiner Scholz
|
|
W 8
|
?
|
Wer hat mehr Informationen oder Photos *?
|
.
|
|
W 9
|
1935
|
Wer hat mehr Informationen oder Photos *?
Das Gerät mit Prüfkarten-Steuerung soll 10 oder 11 Röhrenfassungen gehabt haben.
|
.
|
|
|

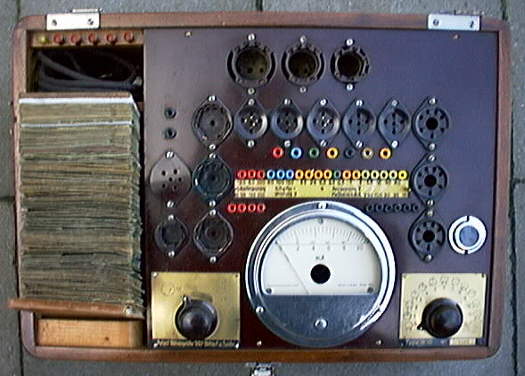

1934?
1935?
|
|

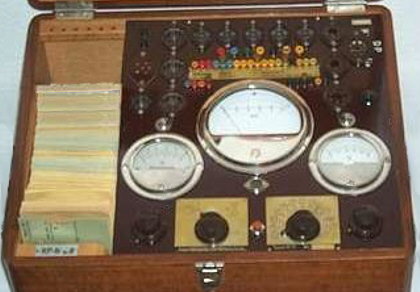

Photo von Axel Walisch
|
|
|

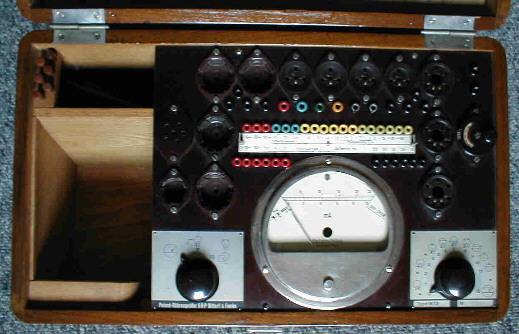

1935
|
3 Instrumente, Kurven-Schreiber ?
(274 Prüfkarten sind sicher bekannt.)
Wer hat mehr Informationen?
|
.
|
|
|
?
|

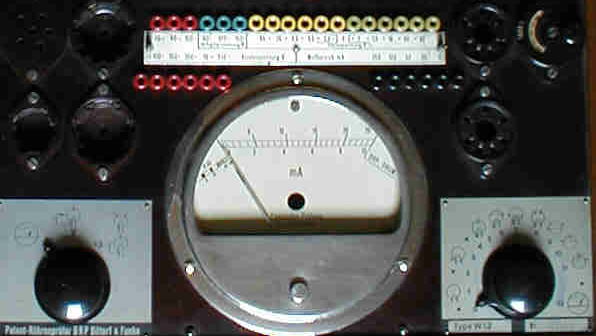

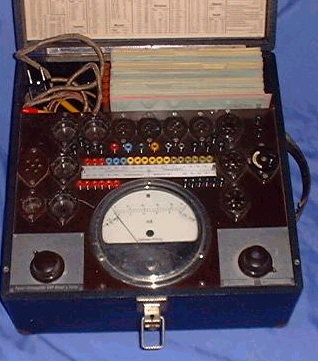

Nahaufnahme . Anderes Layout W12
(274 Prüfkarten sind sicher bekannt.)
|
Photos by Axel Walisch
|
|
W 13
|
1937
|
(274 Prüfkarten sind sicher bekannt.)
Wer hat mehr Informationen oder Photos *?
|
.
|
|
|

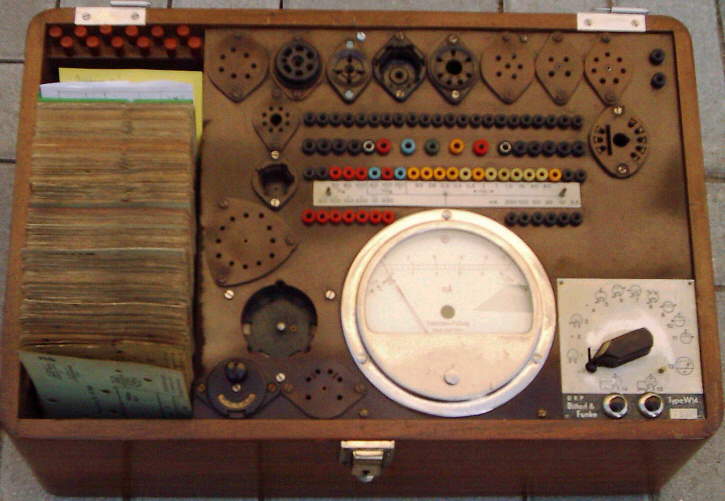

1937
|
Export-Gerät
Wer hat mehr Informationen *?
|
Thanks for support to Wolfgang Richter
|
|
|

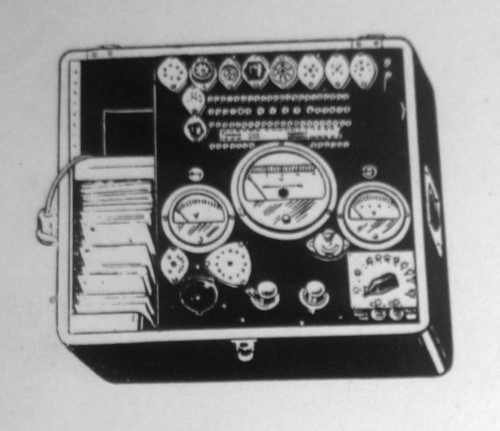

1937
|
Kennlinen-Gerät.
Aufnahme von ...
Ia = f (Ug)
Ia = f (Usg)
Ia = f (Ua)
Die indirekte Gitterstrommessung ist durch Arbeitspunktverschiebung in Abhängigkeit der Anodenspannung oder der Hilfsgitterspannung möglich.
Gittervorspannung von 0 - 50 Volt einstellbar.
Prüfkarten wie W14. Stromversorgung 110 - 240 Volt.
|
Informationen von Reiner Scholz
|
|
|

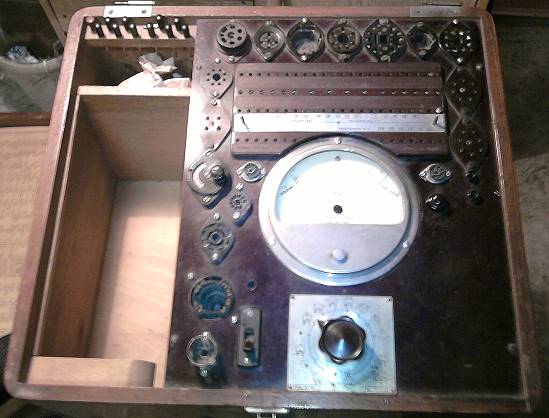

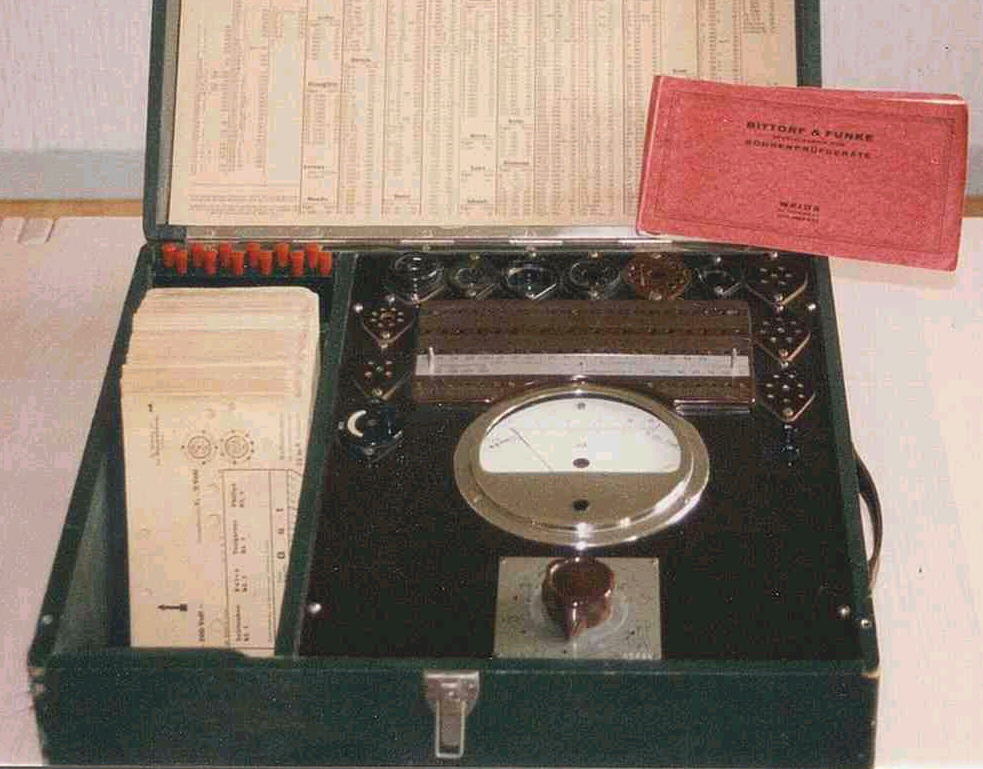

1938?
|
Photo 2
Photo 3.
1672 Prüfkarten sind sicher bekannt.
Wer hat mehr Informationen?
Soll es auch Wehrmachtsversion gegeben haben (ab 1939).
|
Photos von Michael Scheibel und Gert L.Sorensen und Siegfried Alisch.
|
|
|
1938
|
Kennliniengerät.
|
Photo by Robert Berger
|
|
|
?
|
Wer hat mehr Informationen?
|
.
|
|

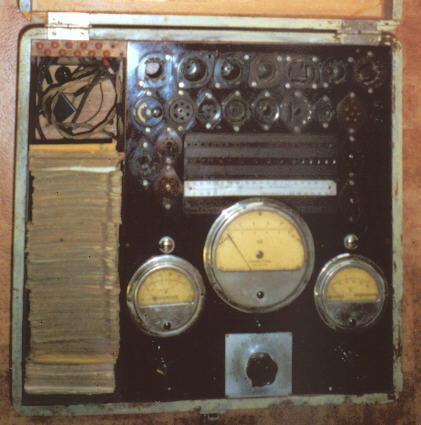

W 17 NVA
|
?
|
Nationale Volksarmee, DDR .
Wer hat mehr Informationen oder Photos *?
|
.
|
|
|

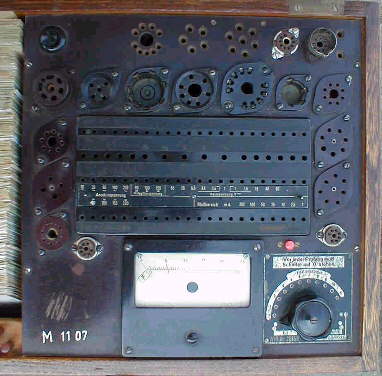

1948
|

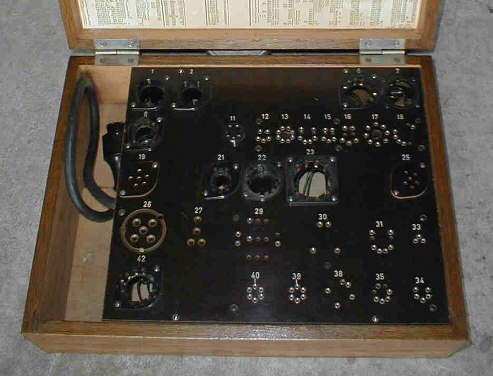

(Zubehör: Zusätzlicher Röhrenfassenungs-Satz, ähnlich wie für RPG 4/3.) Holzgehäuse.
1672 Prüfkarten sind sicher bekannt.
|
.
|
|
W 18 K
|
1960
|
VEB Prüfgerätewerk Weida, (GDR).
Wer hat mehr Informationen oder Photos *?
|
.
|
|
|

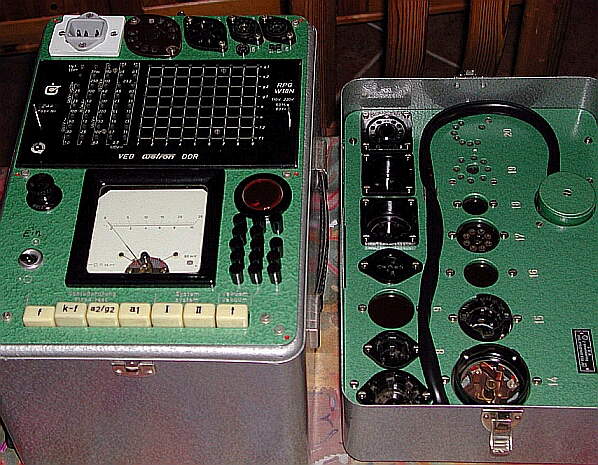

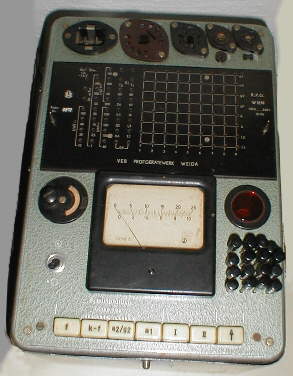

1958
|
VEB Prüfgerätewerk Weida. Wetron. (GDR). Photo 2
Dieses Modell wurde mit 2 Adaptern für weitere Röhren geliefert. Krachelprüfungen waren nicht moeglich. Metall-Gehäuse. Die Testkarten sind nicht kompatibel zum Vormodell W18.
|
(Dank für das Schaltbild an Detlef Bremer.)
|
|
|
1952
|
|
Photo by Rainer Steinführ
|
|
|
?
|

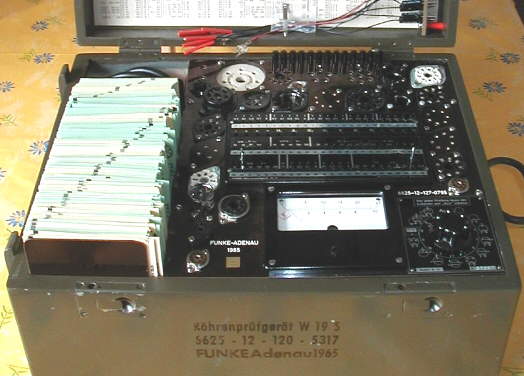

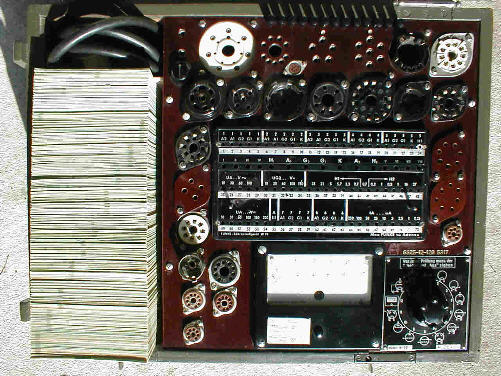

BRD, Bundeswehr. Es waren verschiedene Versionen im Einsatz. Hier ein anderes Modell W19S
1312 Prüfkarten sind sicher bekannt.
|
Photo by Axel Walisch
|
|
|
?
|

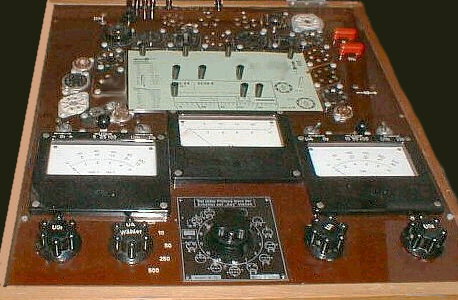

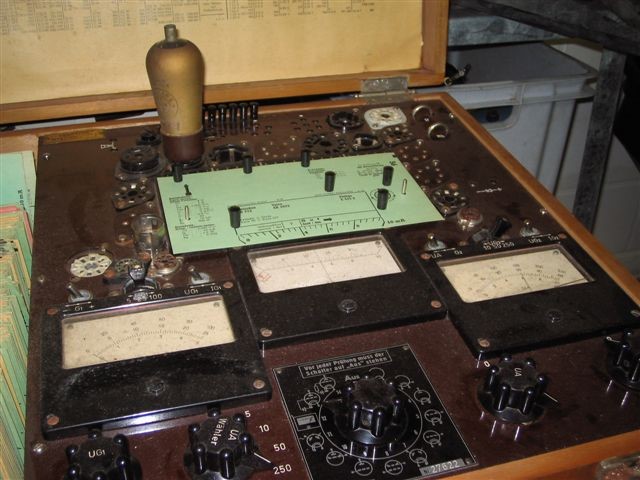

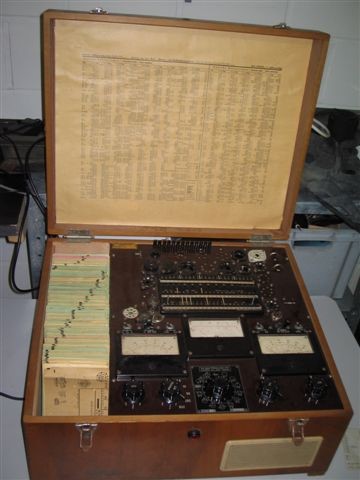

BRD, 3 Instrumente.
Photo 2, Photo 3, Photo 4 , Photo 5

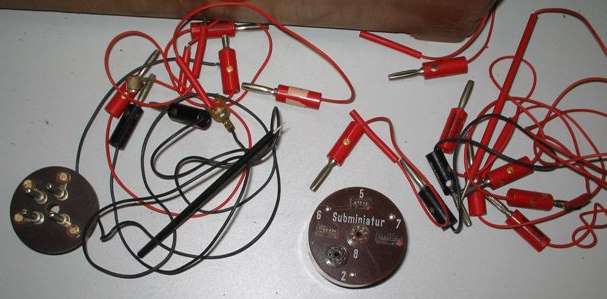

Achtung: Das Funke W20 wurde in verschiedenen Varianten (Produktpflege) angeboten, alle unter dem selben Namen.
Mir sind 3 Varianten bekannt, die sich hinsichtlich der Fassungs-Zahl und Fassungsbestückung, sowie anderer Bedienelemente unterscheiden können.
Es wird berichtet, dass es auch mal zu Problemen mit Prüfkarten für diese Varianten (bei Tausch untereinander) geben kann.
|
(Photos 2-5 by , Steve Nysten, Hasselt, Belgium)
|
|
|
1960
|
|
|
|
|

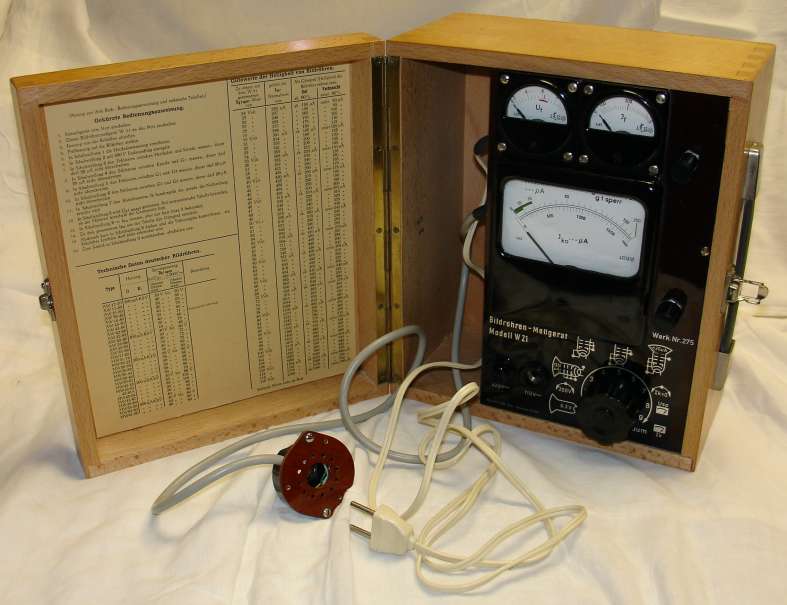

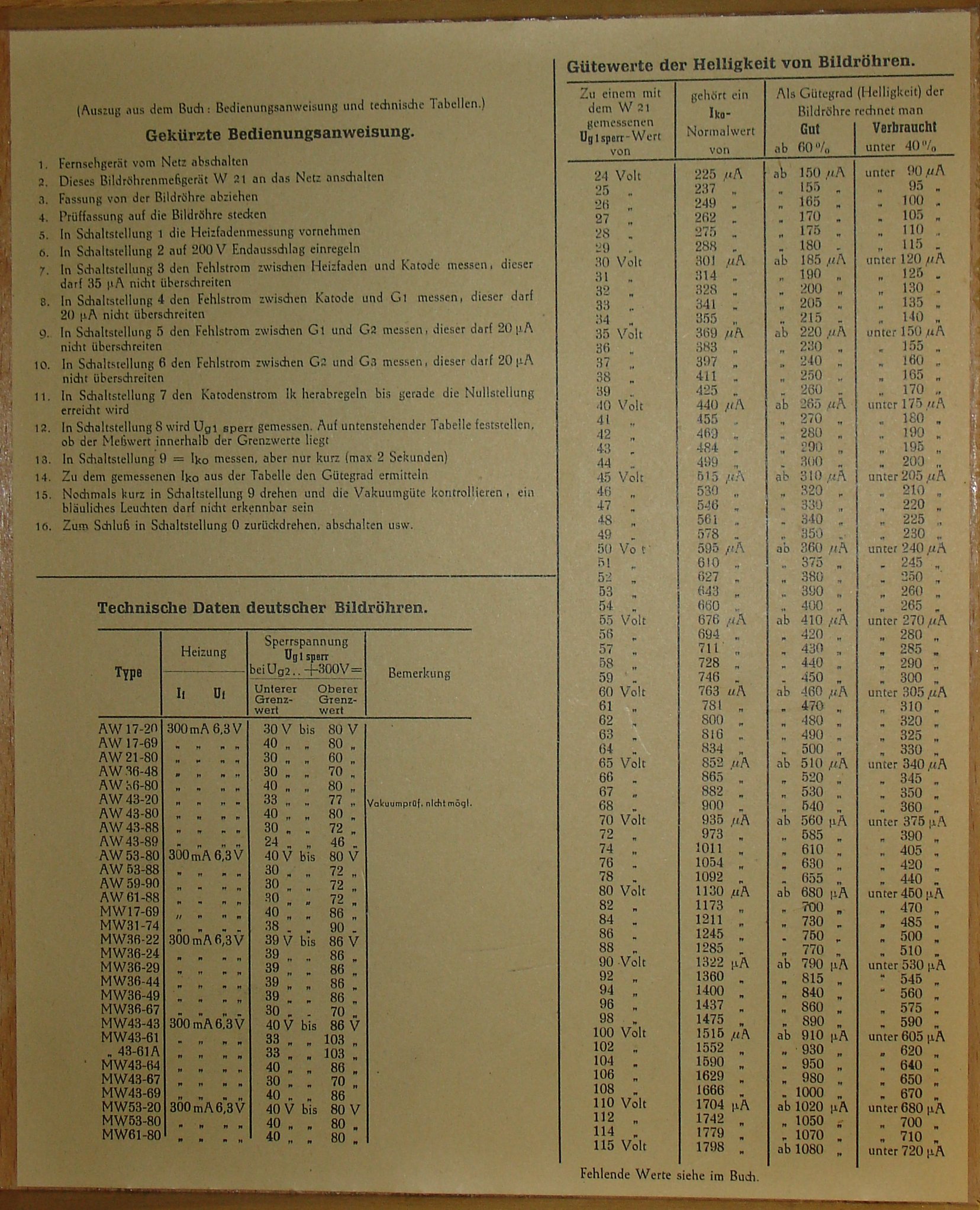

1958/59
|
VEB Prüfgerätewerk Weida (GDR)
Wer hat mehr Informationen oder Photos *?
Nur Labor-Modell. Ich habe keine Informationen über ein wirklich existierendes Modell.
|
.
|
