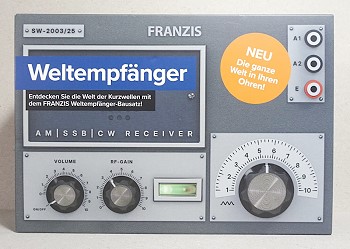

Franzis GmbH. Weltempfänger Kit mit 16 Wellenbereichen
|
Das Schaltungs-Konzept besteht auf einer Mischform eines Einfachsupers mit 455 kHz (mit 9 kHz Kanalbrandbreite, sehr breit) Zwischenfrequenz für Amplitudendempdulation. Ausserdem kann ein Direktmischer genutzt werden, um im selbstschwingenden Zustand (genau auf der Empfangsfrequenz) auch Morsesignale und die Amateurfunk-Betriebsarten SSB (LSB, USB) lesbar zu machen.
Der Frequenzbereich wird mit ca. 3 bis 23 MHz angegeben. Dabei ist aber zur Verbesserung der Einstellbarkeit und Auffinde-Möglichkeit eine Eingrenzung der KW-Bereiche (bis 16 Bereiche) möglich, allerdings, kann das nur durch Umstecken von Jumpern erreicht werden.
Und hier beginnt auch die Erkenntnis, dass das zu einem unkomfortablen Einstell / Justier-Marathon führen kann. Warum? Weil so sich die jeweiligen Bandgrenzen unterschiedlich gestalten. Ein gezieltes Auffinden von Sendern ist sehr schwierig, da es keine echte Frequenz-Skala gibt. Der Empfang dürfte eher zufällig gelingen oder man muss sich für jeden Bereich eine Hilfstabelle schreiben, bezogen auf die 1-10 Skala des Empfängers. Das wird besser mit einem Mess-Sender zu erreichen sein.
Das Gerät hat im Superbetrieb zwei Kreise (Eingang, Oszillator) mit einem keramischen ZF-Filter. Es gibt eine Regelspannung (ALC) und eine Pegelanzeige in Anmutung eines zweifarbigen "Magischen Auges, besser Magischen Bandes".
Wird das Gerät in Stellung CW betrieben wird der Empfänger zu einem Geradeausempfänger als Direktmischer im selbstschwingenden Zustand, so kann CW und SSB gehört werden. Das ZF-Filter und die Pegelanzeige und die ALC ist dabei nicht in Betrieb.
Mit den zwei Antenneneingängen hat man eine gewisse Anpassoption.
Will man das Gerät mit einem großen Frequenzbereich nutzen, empfiehlt sich wohl die Zuschaltung des Dämpfungswiderstands, soll dagegen die Empfangsleistung optimiert werden, ist ein Abgleich (Gleichlauf) der Kreise sicher zustellen. Das ist aber ohne Mess-Sender ein gewisses Problem. Im Standard-AM-Betrieb mit Jumper auf AM und Dämpfungswiderstand überstreicht man ca. 9,5 bis 14,5 MHz bei reduzierter Empfangsleitung. Ohne Dämpfungswiderstand und gewählten Teilband und Abgleich der beiden Kreise (mit und ohne Kern in den Spulen) steigt die Empfangsleistung.
Insgesamt ist das Schaltungskonzept etwas tricky, man sollte schon eine gewisse Erfahrung im Umgang mit Weltempfängern (Einfachsuper mit niedriger ZF) und Direktmischern haben.
Ich selbst werde das Gerät wahrscheinlich nicht aufbauen, da ich mit den erwarteten Möglichkeiten eher skeptisch bin, das Kit wird als Sammelobjekt dienen. Andererseits kann bei geschickten Abgleich und gezieltem Bandwechsel durchaus brauchbarer KW-Empfang gelingen.
Platine Oberseite
Platine Unterseite
Bauteile 1
Aufbau-Anleitung
Bildzitat aus der Anleitung: Bauteile 2
02.03.2025
|
Ein weiteres Kit zum teilweisen Selbstaufbau eines Empfängers von Franzis. Es wird ein Gerät angeboten, mit dem ein sogenannter Weltempfänger für einen großen Kurzwellen-Frequenzbereich zusammen gebaut werden kann.
