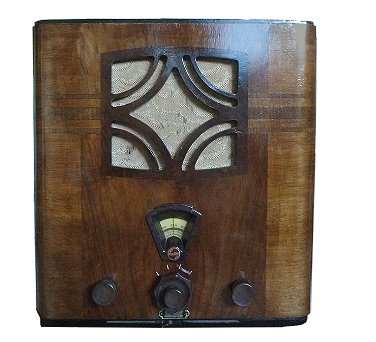

Philips 736A
| Modell: | 736A Super-Inductive | | Herstellungsjahr: | 1934 |
| |
| Beschreibung |
| Selektiver Dreikreiser als Tischgerät. Durch die Anoden-HF-Gleichrichtung guter Klang bei schwachen und starken Signalen. Für einen Geradeausempfänger gute Schwundregeleigenschaften. |
| |
| Technische Daten |

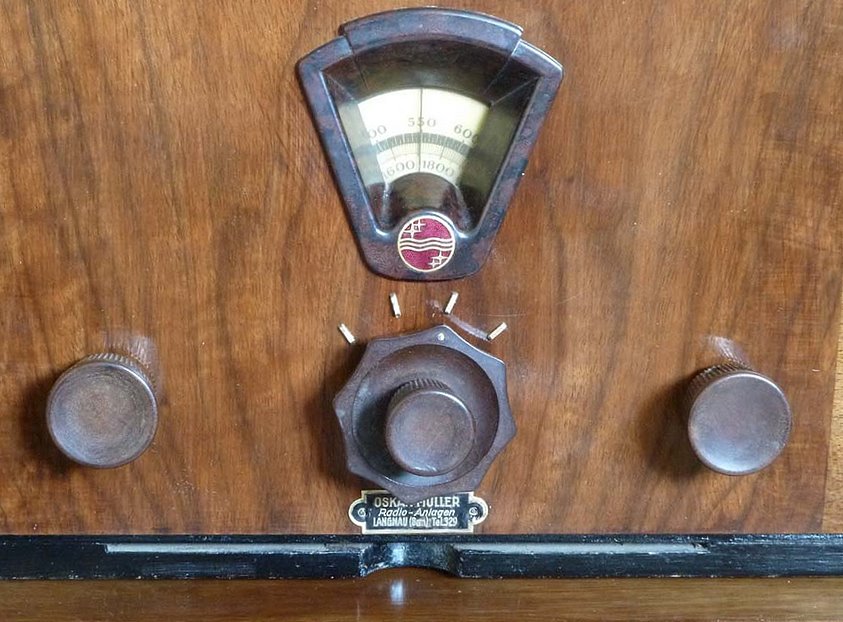

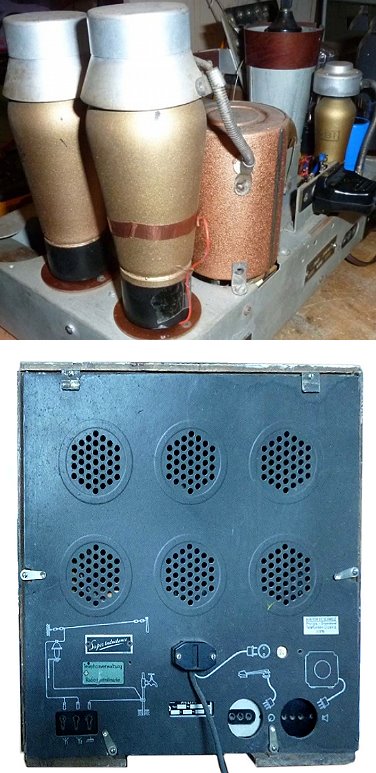

| Schaltung: | Geradeaus | | Röhren/Halbl.: | 6 (AF2, AF2, AB1, E446, E443H, 506) | | Kreise: | 3 | | Frequenzen: | LW, MW (MW 500..1500kHz) | | Lautsprecher: | 1 (dynamisch) | | Spannungen: | 110-240V Wechselstrom | | Gehäuse: | Holz | | Skala: | Skala: Kreisausschnitt, nur in Wellenlängen angeschrieben, beleuchtet. | | Abstimmung: | Drehkondensator | | Komfort: | Tonblende, TA-Eingang, Schwundregelung, Anschluss für Zusatzlautsprecher. | | Gewicht: | 8 kg | | Maße: | 38 x 22 x 39 cm | | Bemerkung 1: | Geradeausempfänger ohne Rückkopplung, 2 HF-Stufen, Dioden-Demodulator, 2 Antennen-Eingänge | | Bemerkung 2: | Dioden-Demodulator und Schwundregelung der 1. HF-Stufe, für Geradeausempfänger eher unüblich, Grundverstärkung der beiden HF-Stufen wird frequenzabhängig über ein mit dem Drehko mitlaufendem Poti verstellt, um gleichmässige Empfindlichkeit zu erhalten. Separate Drossel für Siebung der Anodenspannung. | | Bemerkung 3: | Die Fotos, Daten und Hinweise wurden von "HB9" aus dem Wumpus-Gollum-Forum bereit gestellt. | | Gruppe: | (F) (Dreikreiser) | | Details 1: | anzeigen ... |
|

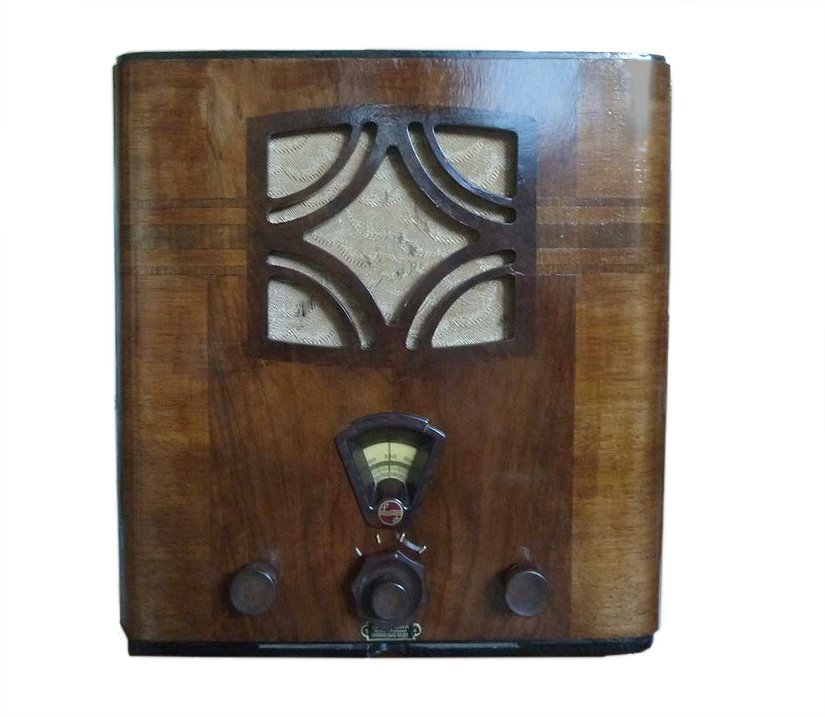

weitere Ansicht
|
|
