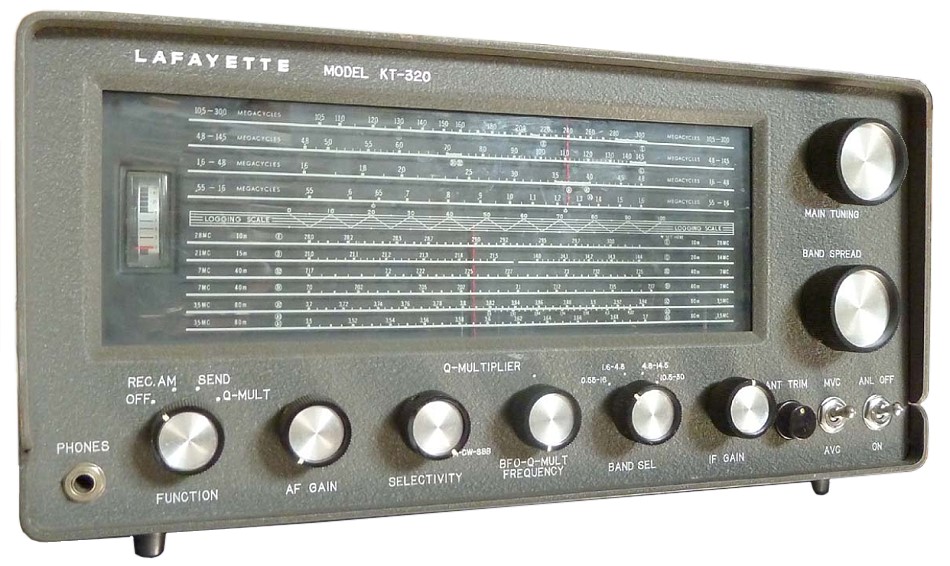

Lafayette KT-320

Modell:KT-320
Herstellungsjahr:1961

Beschreibung
Kommunikationsempfänger aus den USA, auch als Amateurfunkempfänger. Auch als Bausatz lieferbar.

Technische Daten
Schaltung:Einfachsuperhet, ZF 455kHz
Röhren/Halbl.:9 (10) Röhren: 3*6BA6, 2* 6BE6, 2*6AV6, 6AQ5, nach Schaltplan 5Y3
Kreise:9 (10 mit BFO
Frequenzen:4 Wellenbereiche oben (550 kHz - 30 000 KHz) und 6 gepreizte Bänder unten auf Skalenscheibe
Lautsprecher:extern 5 - 8 Ohm und Ohrhörerausgang
Spannungen:1110/220V Wechselstrom, USA-Versoin 100/115V
Gehäuse:Metall
Skala:Große Rechteckskala: Obere vier Bandteile, untere sechs Bandspreizung für Amateurfunkbänder.
Abstimmung:Drehkondensatoren (3-fach), Bänder gespreizt, KW-Lupe,
Komfort:AM, CW (BFO), (SSB über BFO), Q-Multiplier zur Bandbreitenveränderung, Antennen-Trimmer, ANL (Noise Limitter), S-Meter, Auxillary-Ausgang,
Gewicht:9,5 kg
Maße:18 x 38 x 25,5 cm
Bemerkung 1:2 abgestimmte Vorkreise, HF-Vorstufe, 2 ZF-Stufen, Sym- und unsym. Antenneneingang
Bemerkung 2:ZF-Regelung automatisch oder manuell, Lautsprecher / Ohrhörer-Ausgang, Stby-Schaltung,
Bemerkung 3:Die Fotos und Infaormationen hat "HB9" aus dem Wumpus-Gollum-Forum bereit gestellt
Gruppe:(F) (Kommunikationsempfänger) (Weltempfänger)

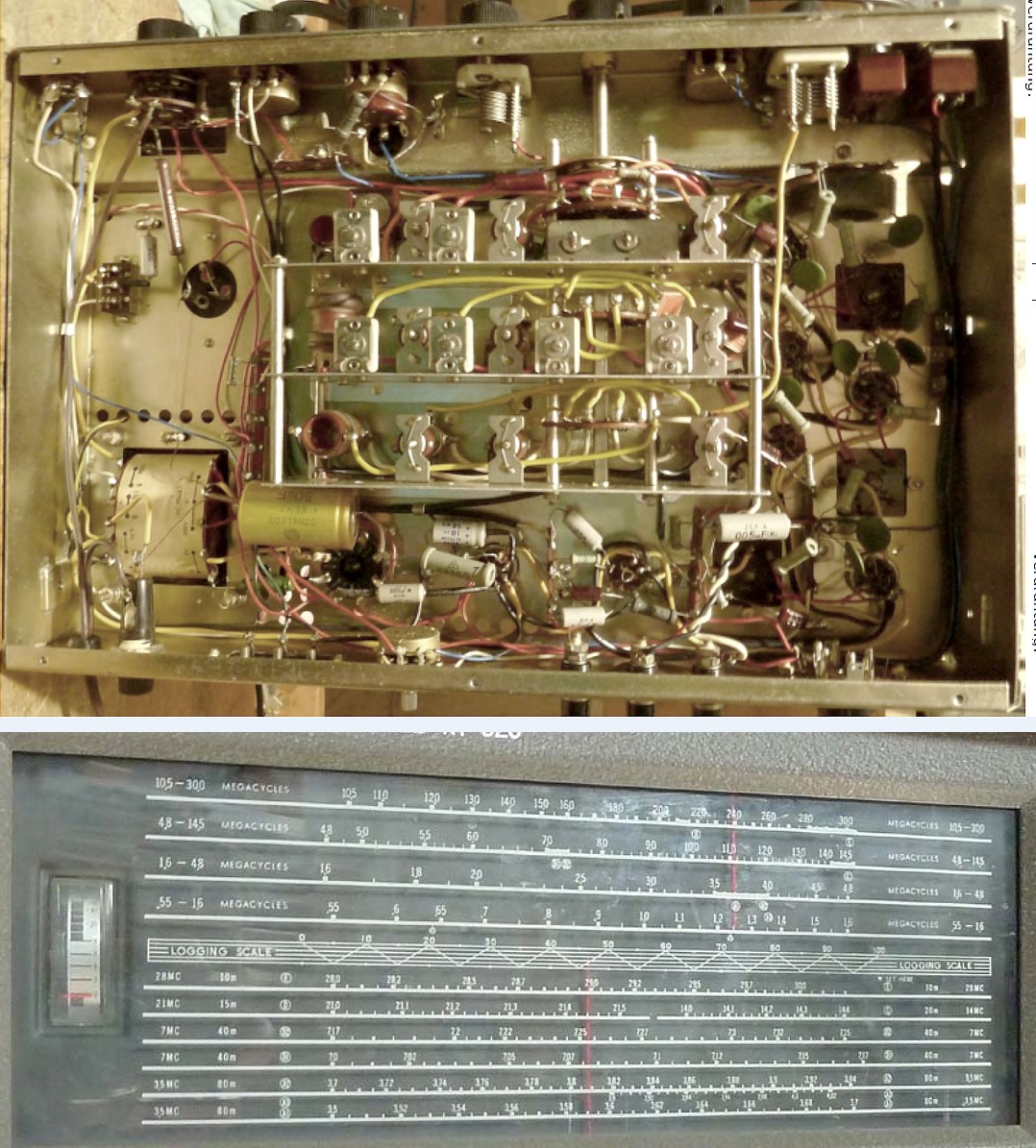

Details 1:anzeigen ...

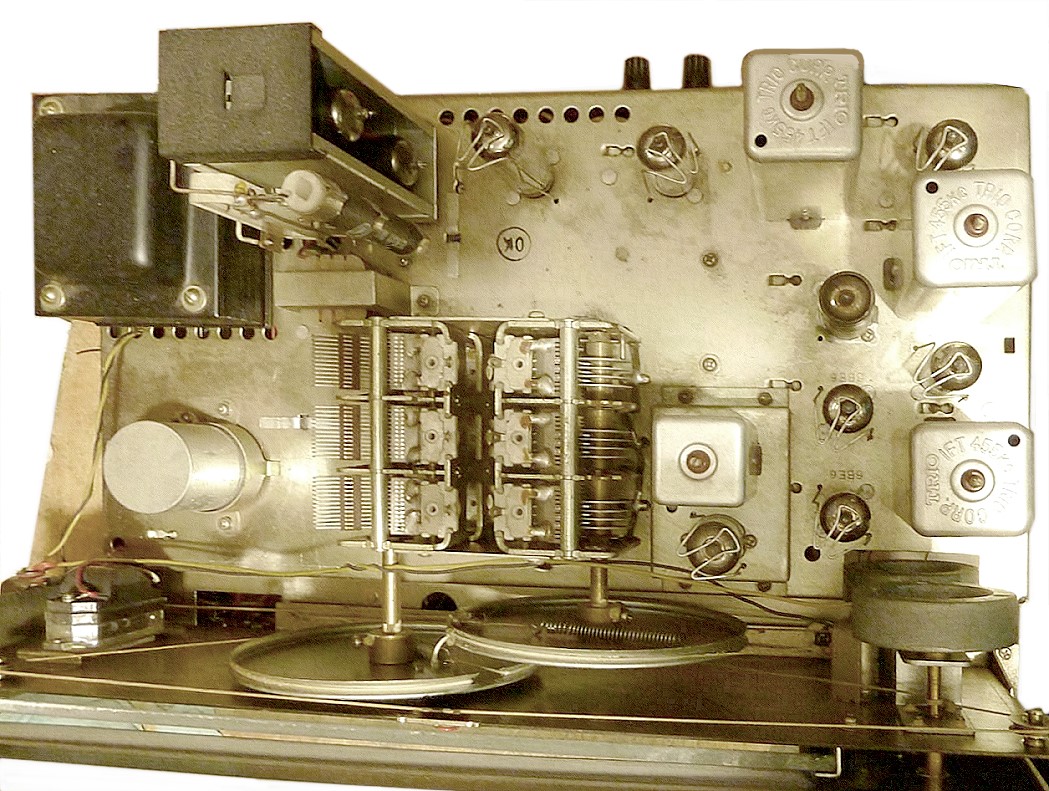

Details 2:anzeigen ...

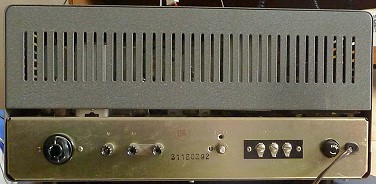

weitere Ansicht
