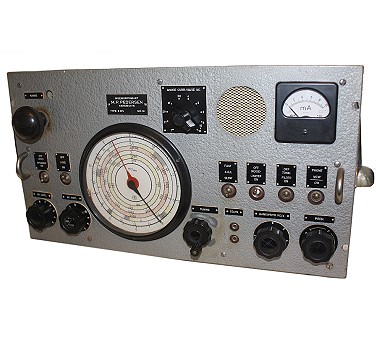

Pedersen B315
| Modell: | BR315 | | Herstellungsjahr: | 1959 |
| |
| Beschreibung |
Kommunikationsempfänger / Amateurfunk-Empfänger, auch mit Rundfunkbereichen aus Dänemark. Die Serien-Nummer ist "10" und deutet vielleicht auf ein Labor-Modell oder Null-Serie hin, da es Funktionen und Bauteile gab, die in Serien-Modellen nicht auftauchten.
Das Baujahr und einige technische Daten sind noch ungeklärt. |
| |
| Technische Daten |
| Schaltung: | Doppelsuperhet | | Röhren/Halbl.: | 9 (UF89, UCH81, UCH81, UF89, UF89, UF80, UF80, UBC81, UL81) | | Kreise: | ? | | Frequenzen: | 6 Bereiche (1. 100 - 260khz
2. 250 - 650khz
3. 650 - 1600khz
4. 1,6 - 4,2Mhz
5. 4 - 10,5Mhz

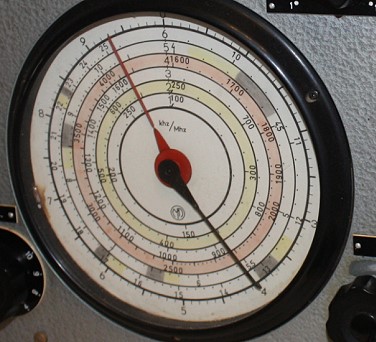

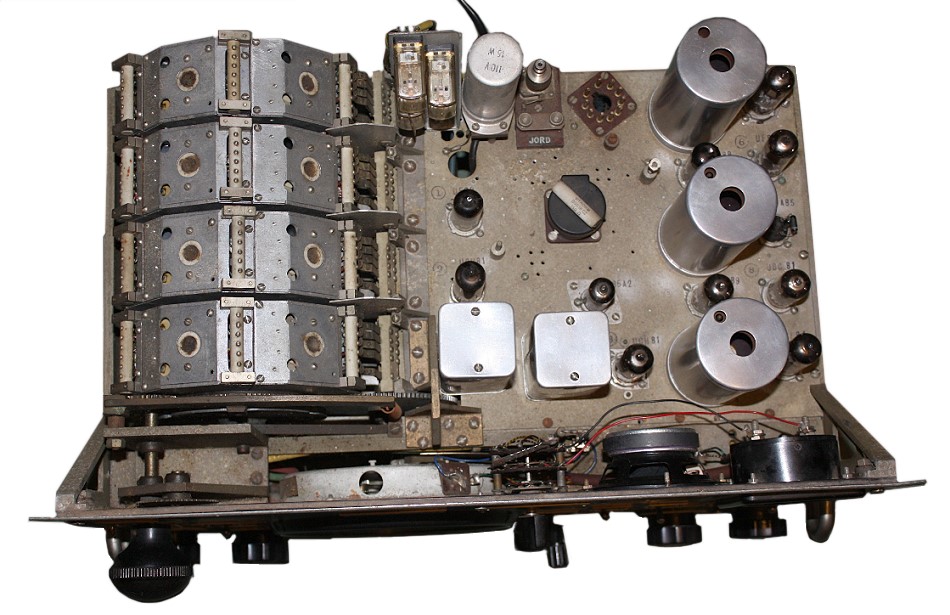

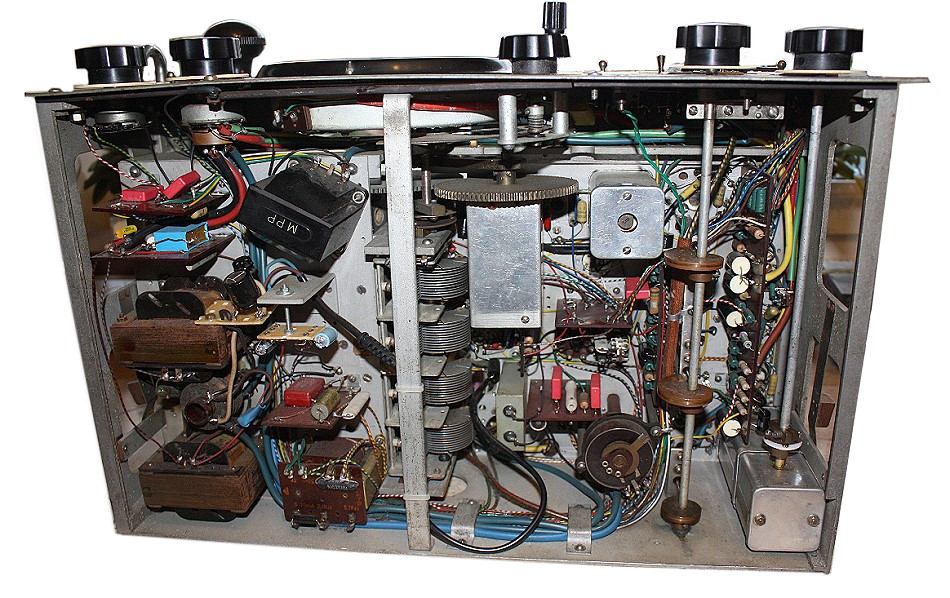

6. 10 - 25Mhz | | Lautsprecher: | 1 (abschaltbar, Ohrhöreranschluß) | | Spannungen: | 110 / 220 Volt | | Gehäuse: | Metall-Gehäuse (Fotos vom Einschub) | | Skala: | Kreisskala | | Abstimmung: | 4-fach Drehkondensator | | Komfort: | Anzeige-Instrument, Range (6 Bänder), HF-Regler, Betriebsarten AM / MCW / CW, Pitch Control, | | Gewicht: | 31 kg | | Maße: | 52,5 x 31x 33 cm | | Bemerkung 1: | Das HF-Teil wurde mit einem Trommelwähler aufgebaut, Bandbreiten-Regelung, | | Bemerkung 2: | AGC abschaltbar und fast /slow, Tone-Filter, Noise Limitter, 10-Stufen-Schalter für Anodenstrom-Messung einiger Röhren-Systeme, | | Bemerkung 3: | Die Fotos und einige Daten wurden von "Laurel 1", Peter aus dem Wumpus-Gollum-Forum bereit gestellt. | | Gruppe: | (F) | | Details 1: | anzeigen ... | | Details 2: | anzeigen ... |
|
weitere Ansicht
|
|
