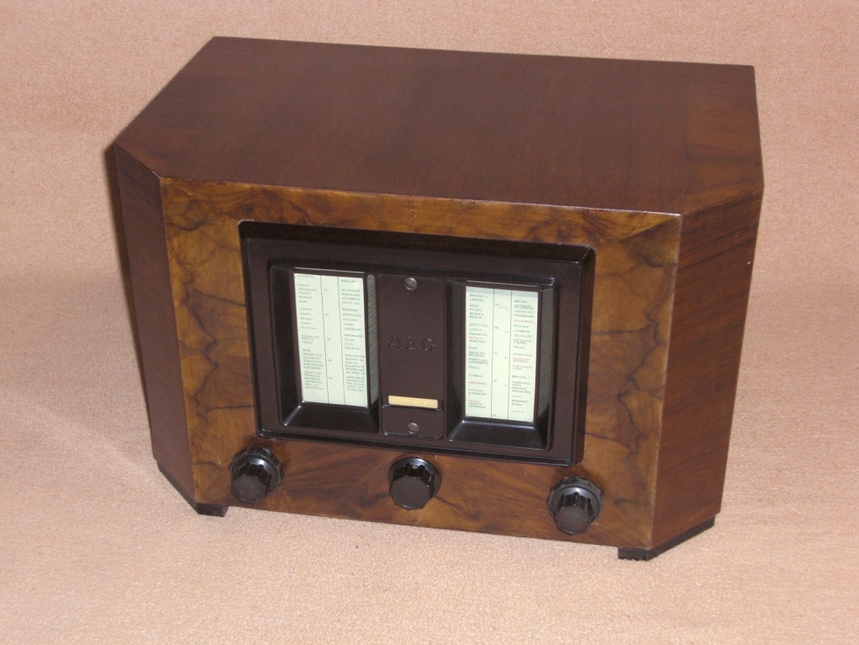

AEG Ultra-Geadem
| Modell: | Ultra-Geadem 304W | | Herstellungsjahr: | 1933 |
| |
| Beschreibung |
| Ein selektiver Geradeaus-Dreikreiser. Das Chassis wurde auch im Siemens Ätherzepp 47W und im Telefunken Admiral 346W verwendet. Die hohe Stufenverstärkung kam ohne Rückkopplung aus. Ein Gerät, das mit damaligen Superhetempfängern mithalten konnte. Leuchtanzeige zwischen den Skalen zeigt aktuellen Wellenbereich an. |
| |
| Technische Daten |

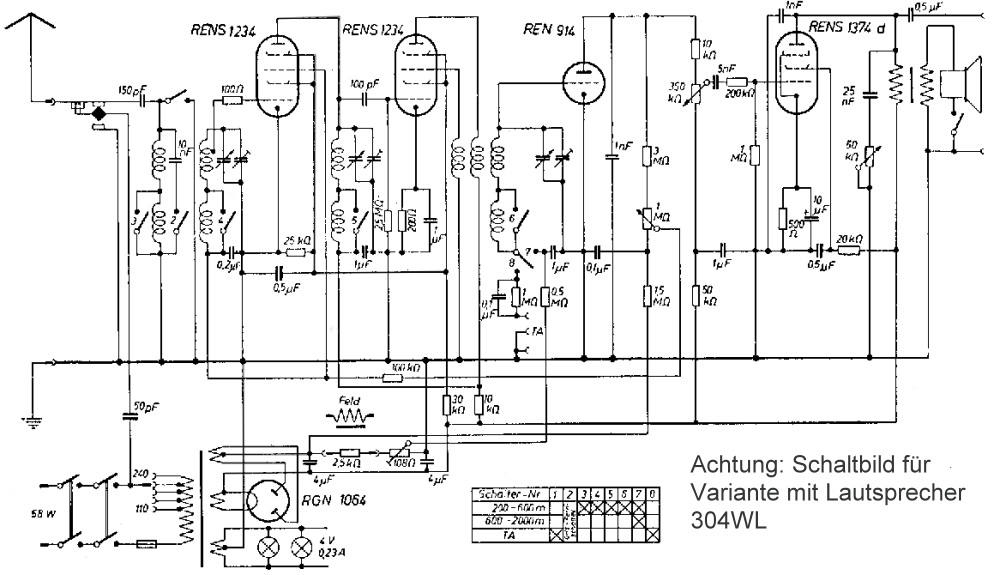

| Schaltung: | Geradeaus | | Röhren/Halbl.: | 5 (2 x RENS1234, REN914, RENS1374d, RGN1064) | | Kreise: | 3 | | Frequenzen: | MW, LW | | Lautsprecher: | eingebaut: keiner. Anschluß für externen Lautsprecher | | Spannungen: | Wechselstrom | | Gehäuse: | Holz | | Skala: | rechteckig, zweiteilig, horizontale Leuchtfelder, die den jeweils eingestellten Sender hell hervorheben. Optischer Stationsmelder, so die damalige Werbeaussage.. | | Abstimmung: | Drehkondensatoren | | Komfort: | Einknopf-Abstimmung, TA-Anschluß, Klangblende | | Gewicht: | 11,6 kg | | Maße: | 43,5 x 27,5 x 27,5 cm | | Bemerkung 1: | Die Fading-Hexode RENS1234 ermöglicht einen guten Fadingausgleich , was bei normalen Audionschaltungen sonst schwer zu erreichen war. Interessant auch die induktive HF-Kopplung über das 2. "Steuergitter" der zweiten RENS1234: Je nach Phasenlage Rück- oder Gegenkopplung? | | Bemerkung 2: | Laut GHK 1933 Audionempfänger. Arbeitspunkt der REN941 justierbar. Lichtnetzantenne abschaltbar | | Bemerkung 3: | Die Fotos und Hinweise wurden von "Airwaves", Christian aus dem Wumpus-Gollum-Forum bereit gestellt | | Gruppe: | (F) AEG Ultra-Geadem 304W | | Details 1: | anzeigen ... |
|
weitere Ansicht
|
|
