Senderöhren, Modulatorröhren, bis über 3 GHz

Zurück zu "Röhren"



Senderöhren waren im Grunde Voraussetzung für einen praktikablen Rundfunksendebetrieb. Eingesetzt schon 1923 im Voxhaus-Sender, wurden im Großsenderbau noch fast bis heute Senderöhren verwendet. Erst jetzt werden auch bei Hochleistungssendern Transistorsender verwendet.



Die folgende Liste zeigt Röhren aus verschieden Jahrzehnten, die teilweise auch im Großsenderbau, aber auch für Militärsender oder Amateurfunksender verwendet wurden.



In Abhängigkeit von der Sendeleistung kamen einige Röhren ohne weitere Kühlungsmaßnahmen aus, andere Typen wurden mit Druckluft oder Wasser gekühlt. Bei Großsendern wurde die entstehende Abwärme zur Heizung der Sender-Räume verwendet. Im Sommer wurde die Abwärme zu Kühltürmen geleitet oder sogar zur Erwärmung von Zierteichen (so z.B. in der Funkstelle Nauen) in einen großen Wasserteich vor dem Gebäude gelenkt.



RS630
Senderöhren, Modulatorröhren


Besuchen Sie einige deutsche Rundfunk-Sendestellen: hier klicken.
Auf die Photos klicken
Aktuell 26 Röhren
Hersteller Röhrenname System Bemerkungen
RCA

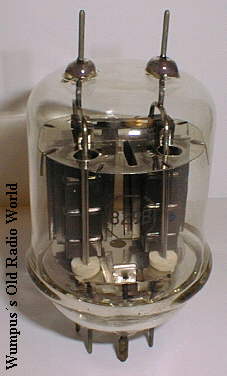

829b

Pentode

Doppelstrahlbündelröhre



Heizung 16,6 Volt

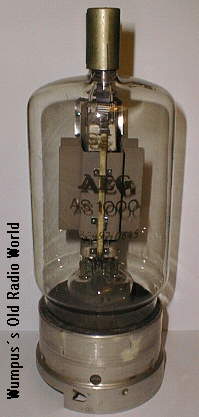

AEG


AS1000

Pentode Heizung 13V, 9 A. 6000V, 0,1A?
Telefunken ld1.jpg

LD1

Triode Heizung 12V. Wehrmachtsröhre. UHF
Telefunken


LD2

Triode Heizung 12,6V. Wehrmachtsröhre.
Telefunken


LS52

Triode

Heizung 12V. Wehrmachtsröhre.



(hier ohne Schirmung)

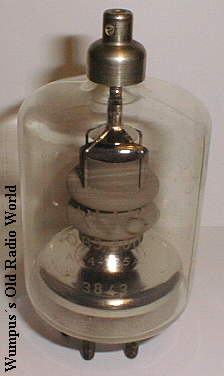

Valvo


QB3/300

Tetrode

Schirmgitter-Tetrode

Heizung 5 V

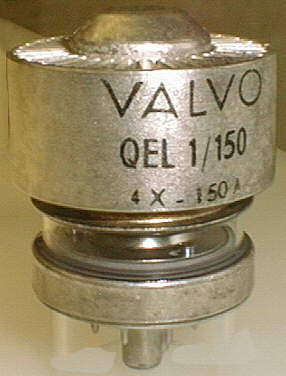

Valvo quel1.jpg

QEL1/150 *

Triode

Strahlbündelröhre

Heizung 6 V

Valvo

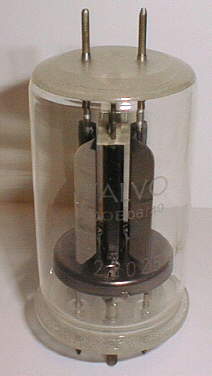

QQE06/40

Tetroden

Doppel-Tetrode

Heizung 12,6 V

Telefunken


RL4,8P15

Pentode / Diode Heizung 4,8V. Wehrmachtsröhre
Telefunken


RL12P35

Pentode Heizung 12V. Wehrmachtsröhre
Telefunken

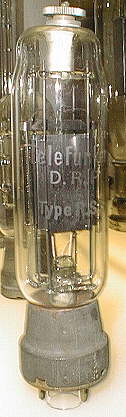

RS5 *

Triode

Heizung 2,2V 1A



1919?

Telefunken

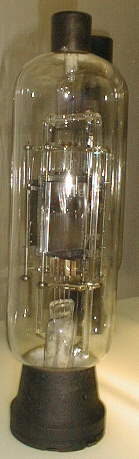

RS13 *

Triode 32 Volt. >500 Watt. 1918?
Telefunken

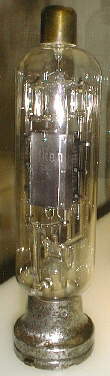

RS17 *

Triode

Heizung 12Volt



70 Watt.



1918?

Telefunken

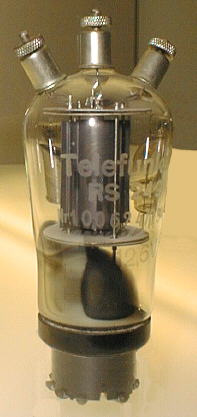

RS249 *

Triode Heizung 13V, 0.5A
Telefunken

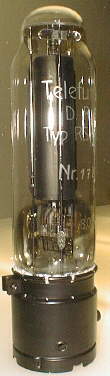

RS272 *

Triode Heizung 8V, 1,6A

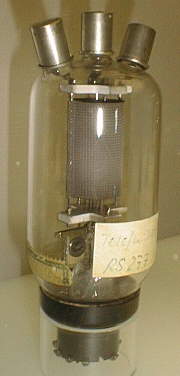

Telefunken

RS277 *

Triode Heizung 5V (12,6 Volt ?), 3,5A. 1200V
Telefunken

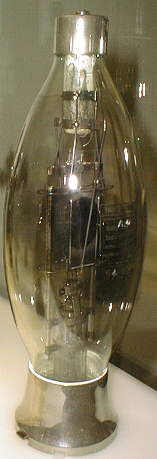

RS282 *

Triode

Heizung 8V, 1,4A



100 Watt

Telefunken

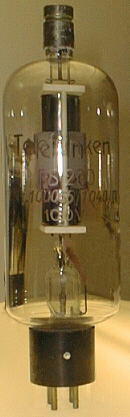

RS290 *

Tetrode

Heizung 10V, 3.5A



100 Watt

Telefunken


RS297 *

Triode

Heizung 2V, 5A. 880V



100 Watt

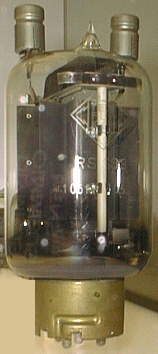

Telefunken rs383.jpg

RS383 *

Pentode Heizung 13V, 2,7A. 500V

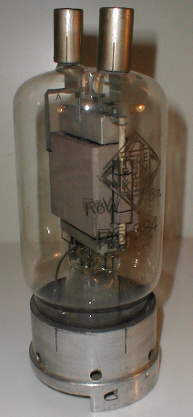

Telefunken


RS384

Pentode Heizung 6V. 600V
Telefunken

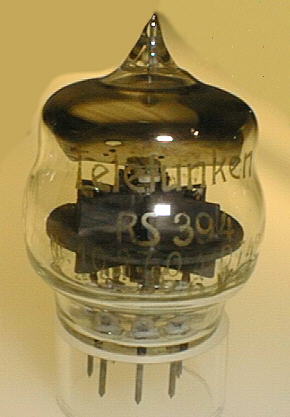

RS394 *

Triode Heizung 13V

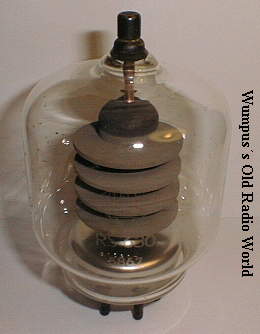

Telefunken


RS630

Triode Heizung 5V, 15A. 750W. Ua 2500V. (Valvo: TB3/750)
Siemens

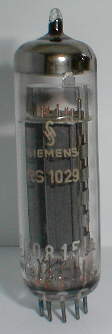

RS1029

Dual tetrode

(entspricht QQE03/12)



Liefert ca. 10 Watt HF bei 144 MHz

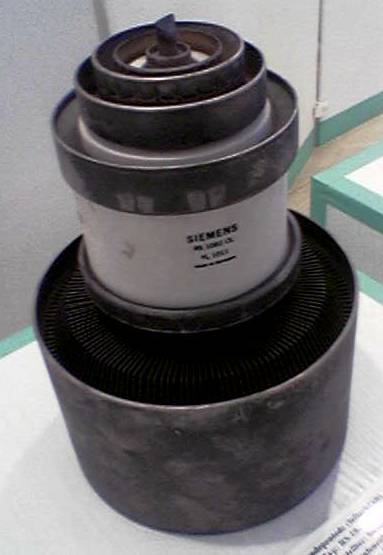

Siemens


RS1082

Tetrode 50 kW

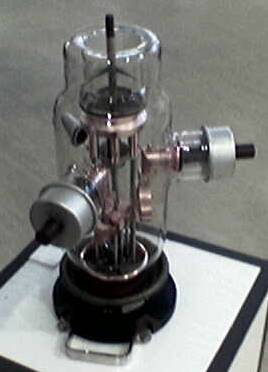

WF (GDR)

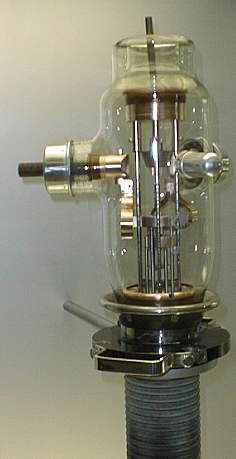

SRW357 *


Photo 2

Triode

100 kW. Wassergekühlt



Heizung 18 Volt , 200 Amp



18 kg Gewicht



Einsatz z.B. in Mittelwellensender-Endstufen

Telefunken ?

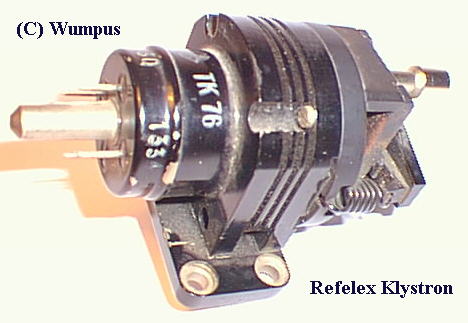

TK76

Reflex Klystron

> 3,6 GHz



6,3 Volt

WA?

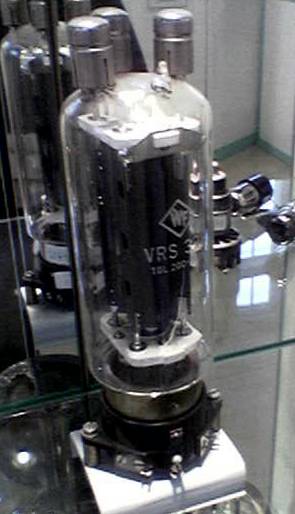

VRS328

Triode

Modulator-Triode?



8 Volt

* = nicht in meiner Sammlung
