Akkord
| Modell: | Pinguin U60 | | Herstellungsjahr: | 1960 |
| |
| Beschreibung |

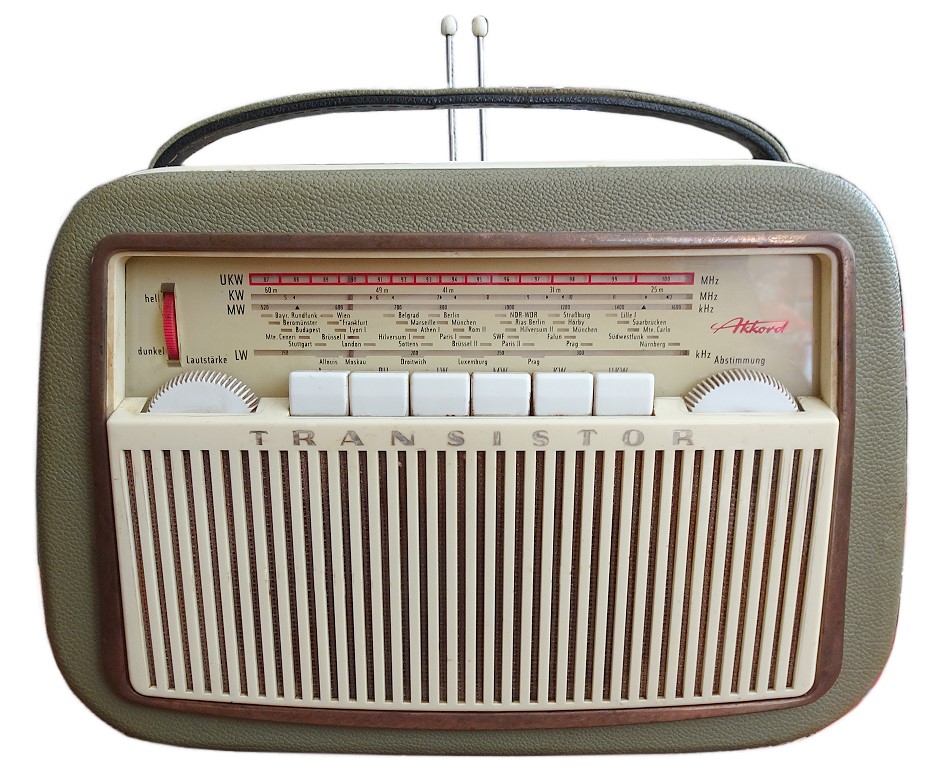

Großes Kofferradio mit Holzgehäuse und vollem "Holzklang". Das UKW-Teil hat nur einen Transistor (Mischer und Oszillator, keine UKW-Vorstufe).
Es wird eine 1,5 Volt-Stabilisierung zur Versorgung der Basis-Vorspannungen einiger Transistoren verwendet. Es handelt sich um einen Kleinst-Akku (Neumann Stabilytzelle), der solange das Gerät eingeschaltet ist, nachgeladen wird und dabei die 1,5 Volt weitgehend stabil hält.

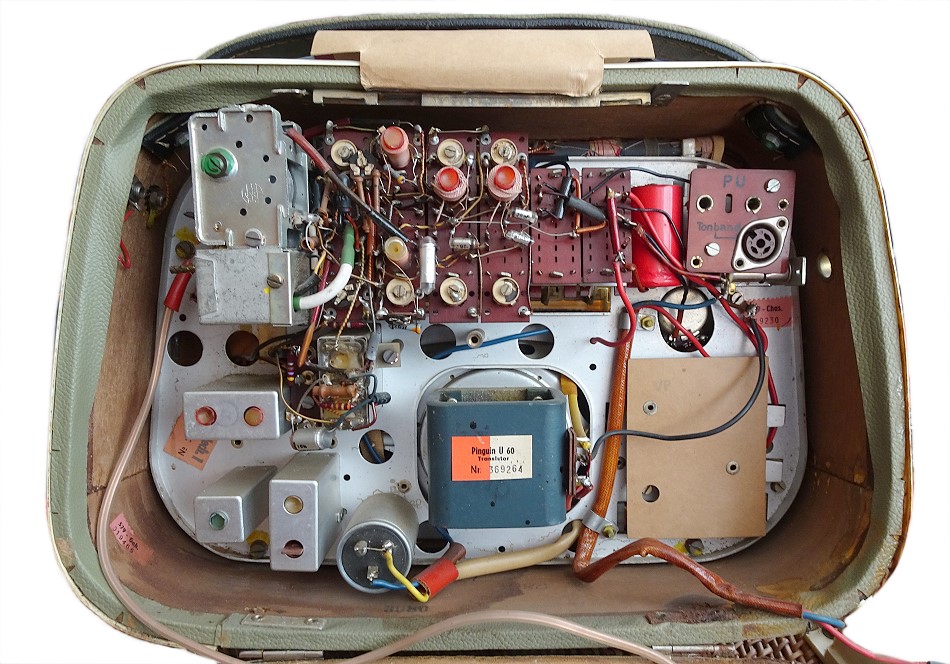

Hinweis zur Geräte-Öffnung: Einfach den Rückdeckel nach unten klappen, dabei den Deckel vorziehen. |
| |
| Technische Daten |
| Schaltung: | Super | | Transistoren: | 8 (OC615, OC614,2*AF105,2*OC71,2*OC74) | | Kreise: | 8 AM, 9 FM | | Frequenzen: | LW, MW, KW (25-60 Meter), UKW | | Lautsprecher: | 1 (1 Watt) oval 17 x 10 cm | | Spannungen: | 6 Volt (4 Monozellen) | | Gehäuse: | Holz | | Skala: | Lineal-Skalen | | Abstimmung: | Drehkondensator | | Komfort: | Klangblende, Ferritantenne, Trageriemen, 6-fach-Tastensatz | | Gewicht: | 3,1 kg | | Maße: | 31,5 x 22 x 12 cm | | Bemerkung 1: | 2 Teleskopantennen | | Bemerkung 2: | Anschlüsse: TA, TB, Autobatterie | | Bemerkung 3: | Damaliger Preis 298 DM | | Gruppe: | (E) (DC7SM) (Kofferradio). Hinweis von "klaus65555" aus dem WGF | | Details 1: | als PDF-Datei anzeigen ... | | Details 1: | anzeigen ... |
|
weitere Ansicht
|
|
