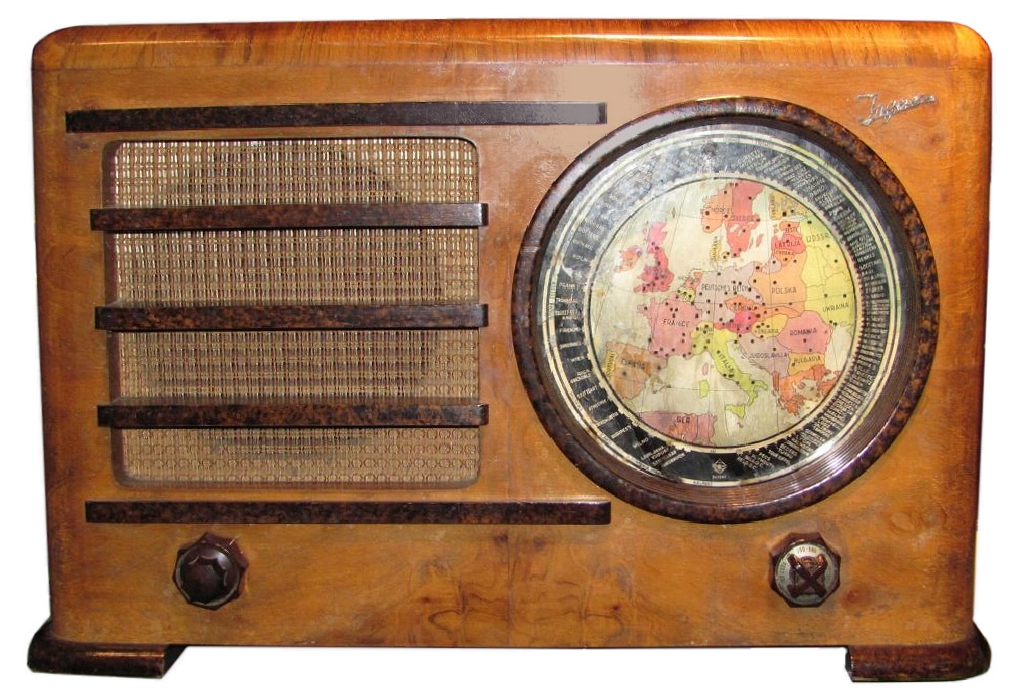

Ingelen Geographic US537
| Modell: | Geographic US537W | | Herstellungsjahr: | 1936 |
| |
| Beschreibung |

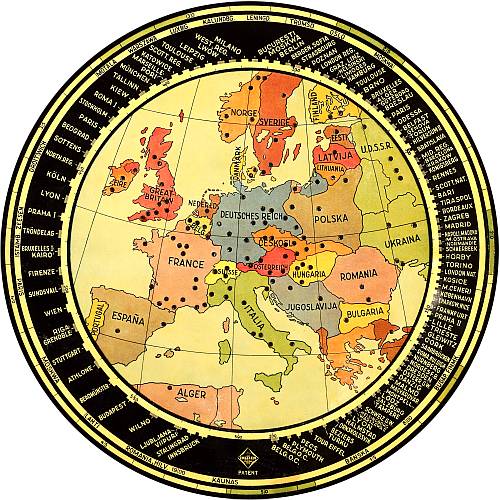

Tischgerät mit einer Europa-Landkarten-Rundskala. Die eingestellten Sender werden mittels Leuchtpunkten gezeigt, ausserdem am äußeren Kreisrand als markierte Texte dargestellt. Die Sprache der Länder und Stationsnamen mit Primärfrequenz-Vermerken ist wohl passend zum jeweiligen Land. Es gibt 102 MW-Stationsnamen-Marken und 106 Leuchtpunkte auf der Karte (von denen nicht alle leuchten müssen). Grosses Skala-Foto bei "Details 1". Dieses Modell ist heute ein begehrtes Sammlerstück, wie die anderen Modelle der Geographic-Serie von Ingelen.
... mehr zu den Geographic-Modellen hier. |
| |
| Technische Daten |

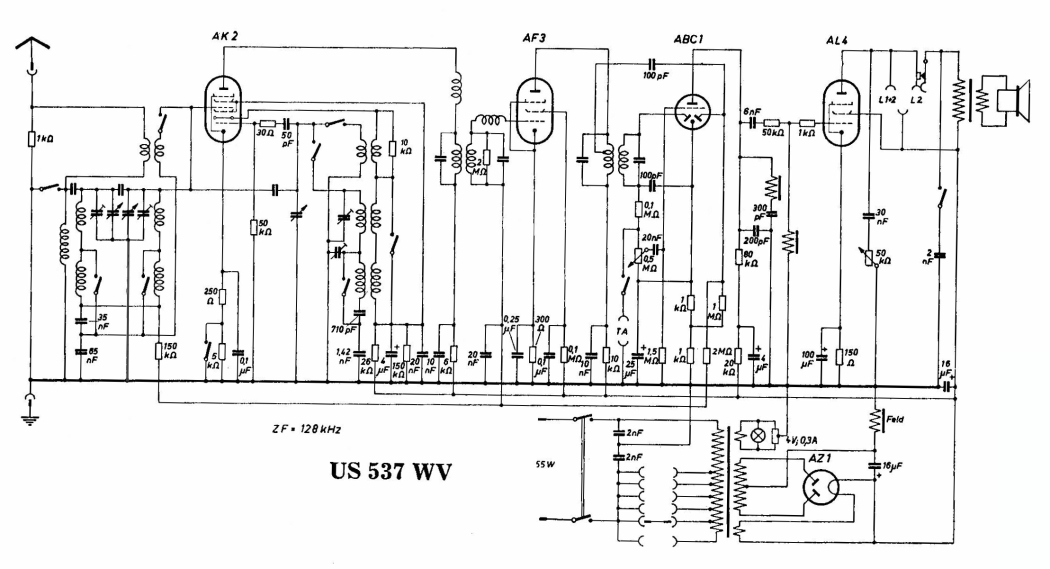

| Schaltung: | Superhet | | Röhren/Halbl.: | 5 (AK2, AF3, ABC1, AL4, AZ1 ) | | Kreise: | 7 | | Frequenzen: | LW, MW, KW | | Lautsprecher: | 1 (elektrodynamisch) | | Spannungen: | 110-220 Volt Wechselstrom | | Gehäuse: | Edelholz | | Skala: | Landkarten-Rundskala | | Abstimmung: | 3-fach-Drehkondensator | | Komfort: | TA-Anschluß, Zweitlautsprecher-Anschluß, Klangblende, Bandbreitenregelung? | | Gewicht: | ? | | Maße: | ? | | Bemerkung 1: | Zwei abgestimmte Kreise (Bandfilter) vor Mischer. Schaltbild bei "Details 2". Niedrige ZF von 128 kHz, dadurch hohe Stufenverstärkung | | Bemerkung 2: | Das Gerät gehört zur Geographic-Serie:
US437W, US537W, US837W, 39W | | Bemerkung 3: | Bildquelle 1: Ausgestellt im Museum Electrum (externer Link) in Hamburg, via Klarzeichner WGF.
Bildquelle 2 (Details 1): "Daniel28-55-59" aus dem WGF. | | Gruppe: | (F) | | Details 1: | anzeigen ... | | Details 2: | anzeigen ... |
|
weitere Ansicht
|
|
