Schaub UZ51

Modell:UZ51
Herstellungsjahr:1950

Beschreibung
UKW-Vorsatzgerät

Technische Daten
Schaltung:Superhet
Röhren/Halbl.:2 (UCH 71, UCH 71)
Kreise:4
Frequenzen:UKW
Lautsprecher:kein (NF-Ausgang)
Spannungen:220 Volt Allstrom
Gehäuse:Metall (ungewöhnlich bei Allstrom)
Skala:Halbkreis
Abstimmung:induktiv
Komfort:TA-Anschluß
Gewicht:2,1 kg
Maße:25 x 11,5 x 13 cm
Bemerkung 1:Das NF-Signal kann an einen TA-Eingang eines Radios ohne UKW-Teil abgegeben werden und auch im Vorsatzgerät im Pegel geregelt werden. Besonderheit: Das Vorsatzgerät hat einen eigenen TA-Anschluß, ist das Gerät ausgeschaltet, wird ein hier angeschlossener Plattenspieler direkt an den TA-Eingang des Nachfolgeradios weitergegeben. Vorteil ist, man muß bei TA-Betrieb NICHT den Stecker am Radio wechseln.
Bemerkung 2:Das Gerät ist ein echter Superhet dessen ZF-Stufe als Pendler ausgebildet ist. Damaliger Preis 115 DM.

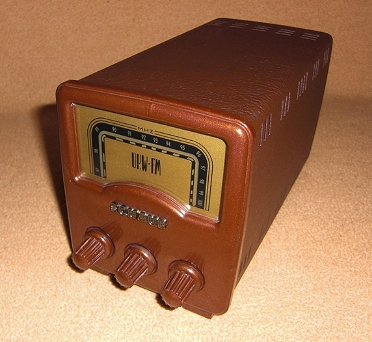

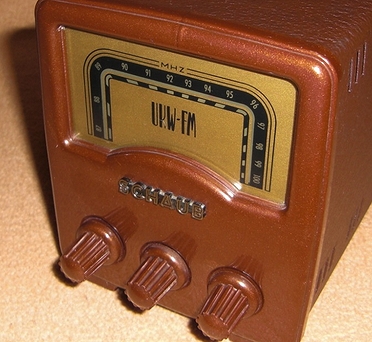

Bemerkung 3:Das Foto und Hinweise hat "Airwaves", Christian aus dem Wumpus-Gollum-Forum bereit gestellt.
Gruppe:(F) Schaub UZ51
