Akkord Trifels
| Modell: | Trifels | | Herstellungsjahr: | 1958 |
| |
| Beschreibung |

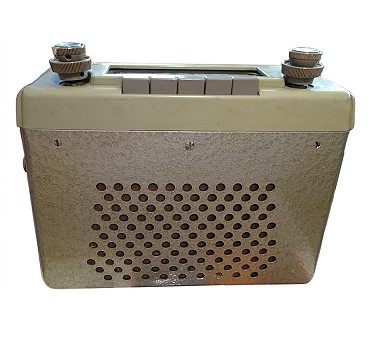

Hybrid-Kofffer-Auto-Heim-Radio einschliesslich Netzteil und 6 Volt Akku. Dieses Radio benutzt Röhren und Transistoren. Mein Vater benutzte diesen Typ als Autoradio und Kofferradio um 1959 für seinen Mercedes 180. Auch im Jahr 2001 arbeitet das unten gezeigte Radio einwandfrei!

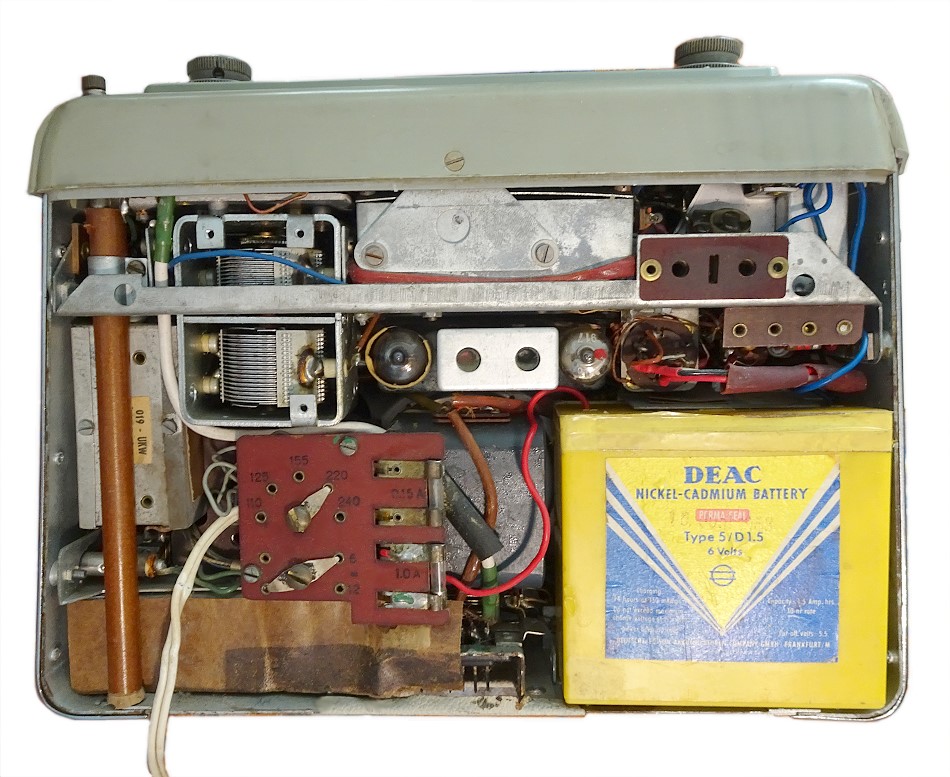

Hinweise zum Öffnen des Geräts: Die Sechs-Kantschrauben an der Geräte-Unterseite lösen (an der Seite, wo sich die Netzkabelklappe befindet). Auch die passenden Seitenleisten leicht lösen. Dann die Rückwand von unten beginnend vorheben, dabei aus den oberen Klinken lösen. Die oberen Schrauben der Rückwand müssen nicht gelöst werden.
Die Fotos und das Schaltbild bei "Details 1 (pdf)", "Details 1", "Details 2" beachten. |
| |
| Technische Daten |
| Schaltung: | Superhet | | Röhren/Halbl.: | Roehren DF97, 3*DF96, DK96. Transistoren GFT32, 2*OC602, OC604, 2*OD604 | | Kreise: | 7 AM, 9 FM | | Frequenzen: | FM, KW (31-49 Meter-Band, leicht gespreizt), MW, LW | | Lautsprecher: | 1 (2 Watt) | | Spannungen: | Es ist ein Transistor-Spannungswandler 6 oder 12 Volt nach 110 Volt eingebaut. Zusätzlich eingebautes Netzteil für 110-120 Volt | | Gehäuse: | Metall / Plastik | | Skala: | oben auf Oberseite | | Abstimmung: | Drehkondensator | | Komfort: | Klangreglung | | Gewicht: | 5,3 kg | | Maße: | 26,5 x 19 x 9 cm | | Bemerkung 1: | Autohalterung. 5-fach-Tastensatz. Trageriemen | | Bemerkung 2: | Ferritantenne, Teleskopantenne | | Bemerkung 3: | - | | Gruppe: | (Autoradio), (Miniaturröhren) , (E) (V) Akkord Trifels | | Details 1: | als PDF-Datei anzeigen ... | | Details 1: | anzeigen ... | | Details 2: | anzeigen ... |
|
weitere Ansicht
|
|
