Philips 634A

Modell:634A
Herstellungsjahr:1934

Beschreibung

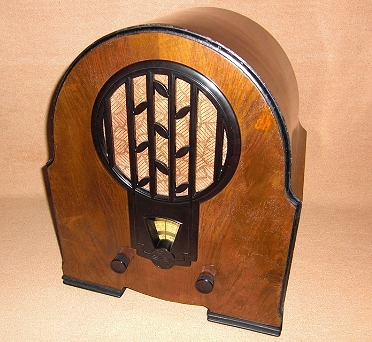

Tischgerät in Hochkantformat und Kathedralenform. Ein selektiver Vierkreiser.

Technische Daten
Schaltung:Geradeaus
Röhren/Halbl.:5 (2 x E462, E444 (Binode), C454, 1823)
Kreise:4
Frequenzen:LW, MW
Lautsprecher:1
Spannungen:100 - 250 Volt Wechselstrom (Schaltbild (Details 1) zeigt keine Spannungswahl)
Gehäuse:Holz

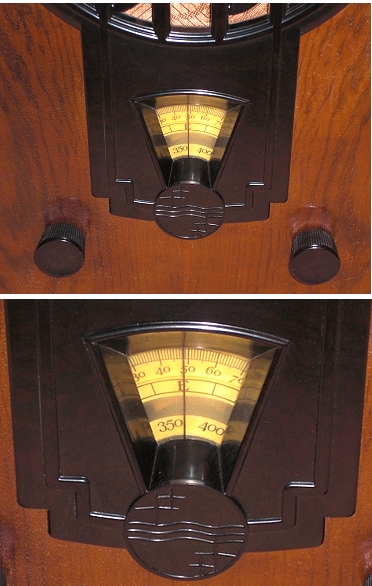

Skala:2 Rundteilskalen unten Mitte
Abstimmung:4 mechanisch verkoppelte Einzel-Drehkondensatoren (gekapselt unter dem Chassis)
Komfort:3-Stufen-Klangschalter, Plattenspieleranschluß, 2.-Lautsprecheranschluß
Gewicht:ca. 15 kg
Maße:42 x 48 x 28,5 cm
Bemerkung 1:Anoden-Demodulation (Dioden-Modulation), kein Audion. 1. HF-Stufe wird mit Regelspannung gesteuert. 1. und 2. HF-Stufe Verstärkung einstellbar.
Bemerkung 2:Abgestimmtes Bandfilter vor 1. HF-Stufe, keine Rückkopplung
Bemerkung 3:Die Fotos wurden von "Airwaves", Christian aus dem Wumpus-Gollum-Forum bereit gestellt.
Gruppe:(F) (Vierkreiser) Philips 634A

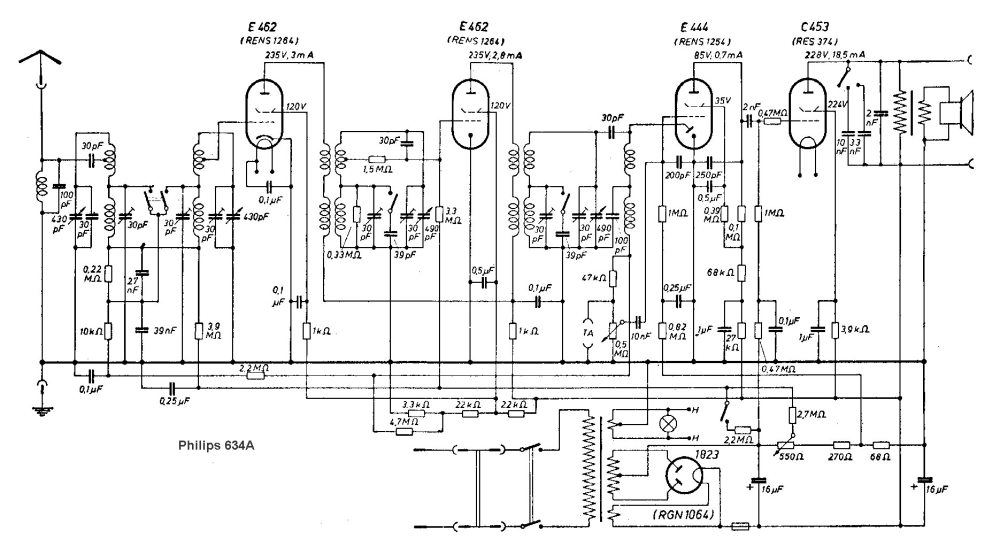

Details 1:anzeigen ...

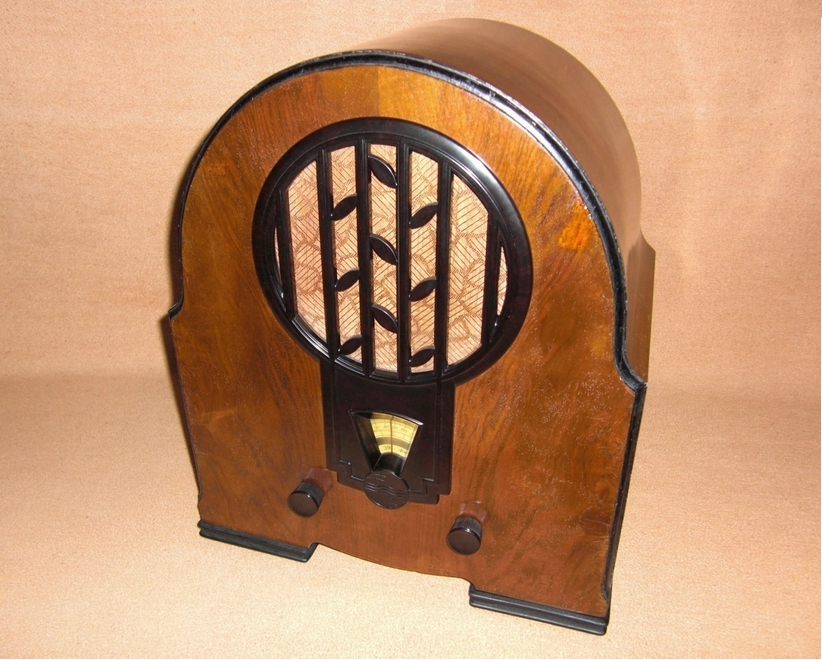

weitere Ansicht
