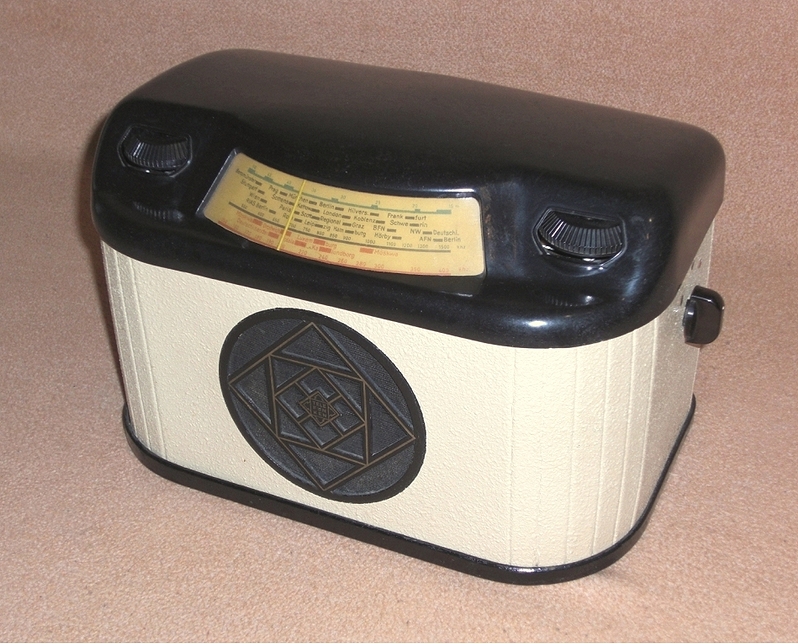

Telefunken 4347GWK
| Modell: | 4347GWK | | Herstellungsjahr: | 1947 |
| |
| Beschreibung |
| Tischgerät mit interessantem Design. Eine Notradio-Produktion. |
| |
| Technische Daten |

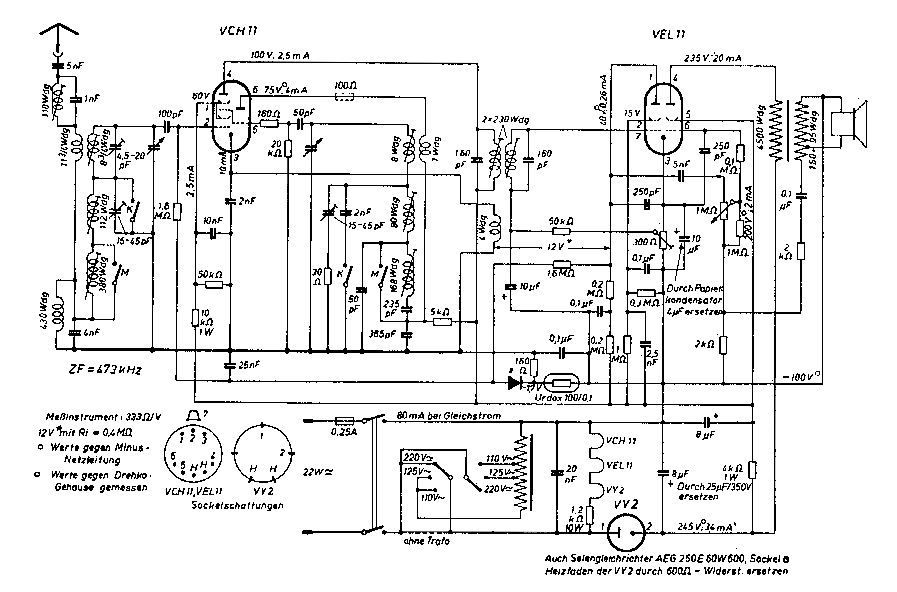

| Schaltung: | Superhet | | Röhren/Halbl.: | 3 Röhren (VCH11, VEL11, VY2), 1 Halbleiter (Sirutor) | | Kreise: | 4 | | Frequenzen: | LW, MW, KW | | Lautsprecher: | 1 | | Spannungen: | 110-220 Volt Allsstrom | | Gehäuse: | Bakelit, Pappe, Holz. Bakelit-Oberteil und Holzunterteil wird mit sechs Metallstreben gestützt. | | Skala: | oben schräg gewölbt | | Abstimmung: | Drehko | | Komfort: | - | | Gewicht: | 3,5 kg | | Maße: | 32,5 x 20 x 18,5 cm | | Bemerkung 1: | ZF-Audion mit justierbarer (fester) Rückkopplung. Dadurch brauchbare HF-Eigenschaft bei nur 4 Kreisen und 3 Röhren. Die rückgekoppelte ZF-Audionstufe ersetzt fast eine normale weitere ZF-Stufe. | | Bemerkung 2: | kein TA-Anschluß. Sirutor wird zur Regelspannungserzeugung der VCH11 verwendet, nicht zur AM-Demodulation. AM-Gleichrichtung erfolgt in der ZF-Audionstufe. | | Bemerkung 3: | Das Foto wurde von "Airwaves, Christian aus dem Wumpus-Gollum-Forum bereit gestellt | | Gruppe: | (F) (Bakelit-Radio) Telefunken 4347GWK | | Details 1: | anzeigen ... |
|

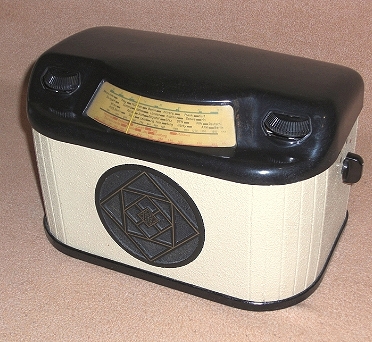

weitere Ansicht
|
|
