Ponti, vormals Rondo (Willy Bürkle, Stuttgart) Zauberdose
| Modell: | Zauberdose (vorher Rondo II) | | Herstellungsjahr: | 1950 |
| |
| Beschreibung |

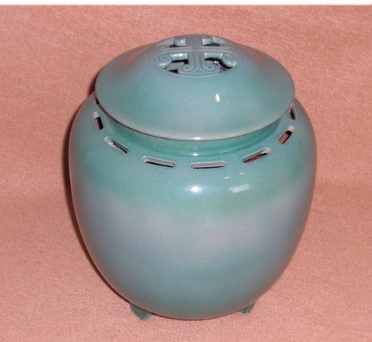

Dieses Vasen-Radio ist nicht nur vom Design bemerkenswert. Es wird teilweise "liebevoll" Radio-Urne genannt.
Behauptung aus dem Archiv-Verlag-Sammelblatt: Das erste Vasenradio, 1948 herausgebracht, war der "Rondo": Ein Einkreiser mit halbrunder Zeigerskala und drei Bedienknöpfen. März 1949 kam "Rondo I" in Superhetschaltung mit sechs Kreisen und vier Röhren, einer Vollkreiszeigerskala und einem doppelten Bedienknopf. Mitte 1949 dann der kleinere "Rondo II" (Mitte 1949 wegen Namensrechten) neu benannt: "Zauberdose". Gebaut bei LTP, Tübingen.
Das Sammelblatt bezieht sich auf einen Artikel in der "Funkgeschichte", Heft 111 von Gert Meier. Dieser Artikel erwähnt aber das hier gezeigte Modell mit der Halbkreisskala und Aufschrift " Ponti" nicht.

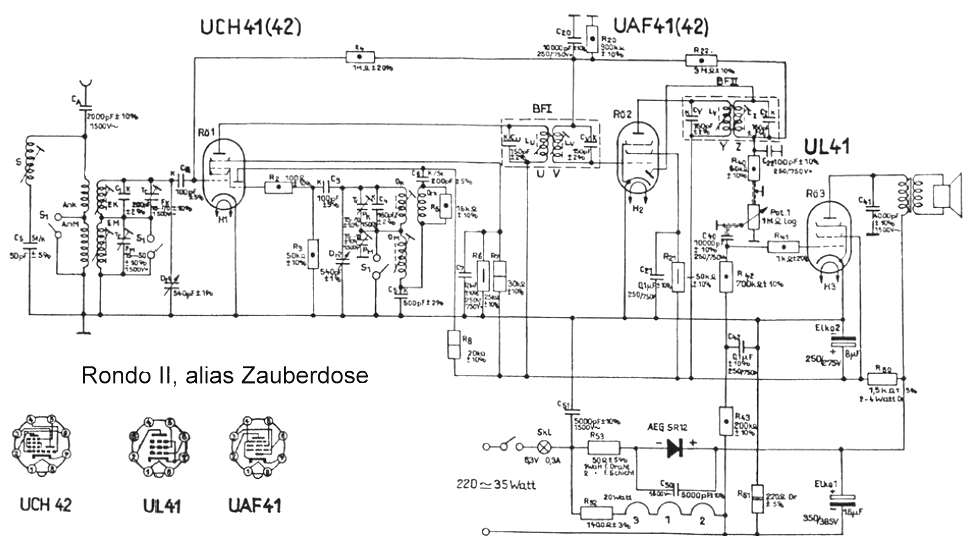

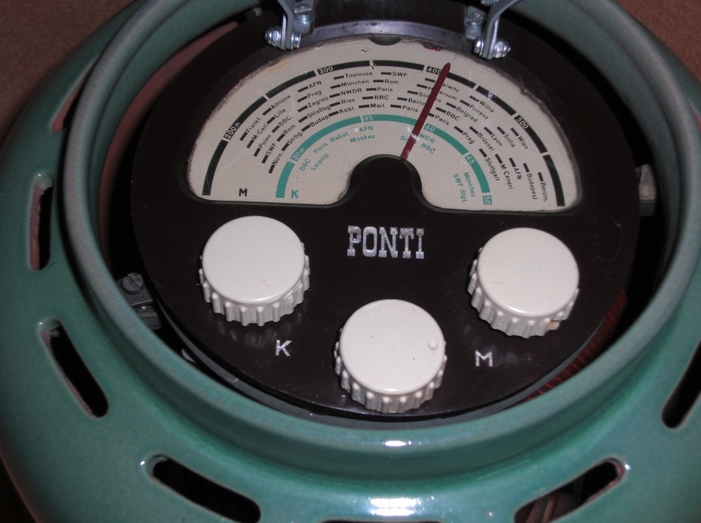

Die Firma Rondo wurde 1949/50 wegen Rechtsstreitigkeiten in Ponti umbenannt (so wie es auf dem hier gezeigten Modell der Fall ist). Das gezeigte Modell wurde zuerst "Rondo II" benannt, dann "Zauberdose". Das deutet auf ein Baujahr um 1949/50 hin (eher 1950). Es liegt mir hier ein Schaltbild mit 3 Röhren vor, welches aber einen Superhet und nicht einen Einkreiser zeigt. Andererseits hat das Modell wohl keine Vollkreisskala (siehe rechts: "weitere Ansicht").
Es gab auch ein Konkurrenzprodukt in Bezug auf Vasen-Form: Das Lampenradio Tonolux von 1946. Hier befand sich das Radio im Vasen-Unterteil und die Skala im Lampenschirm. |
| |
| Technische Daten |
| Schaltung: | Superhet | | Röhren/Halbl.: | 3 (UCH41, UAF41, UL41) | | Kreise: | 6 | | Frequenzen: | MW, KW | | Lautsprecher: | 1 | | Spannungen: | 220 Volt Allstrom | | Gehäuse: | Keramik mit Luftschlitzen oben und unten (anders als Rondo I) | | Skala: | Halbkreis-Rundskala | | Abstimmung: | Drehkondensator | | Komfort: | Im Gegensatz zum Vormodell Rondo I hat der Rondo II (Klangdose) keine Klangblende mehr. | | Gewicht: | 5,3 kg | | Maße: | 24,5 x 30 x 24,5 cm | | Bemerkung 1: | Deckel schließbar | | Bemerkung 2: | Das Chassis ist als Mehretagen-Zylinder als eine Einheit gebaut, Lautsprecher an Unterseite und strahlt nach unten | | Bemerkung 3: | Die Fotos wurden von "Airwaves", Christian aus dem Wumpus-Gollum-Forum bereit gestellt | | Gruppe: | (F) Ponti Zauberdose | | Details 1: | anzeigen ... |
|

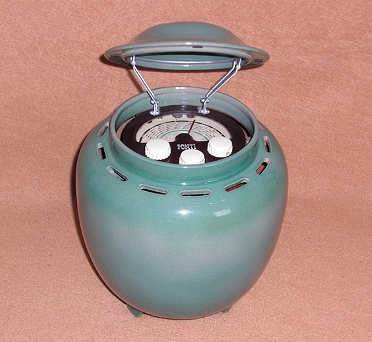

weitere Ansicht
|
|
