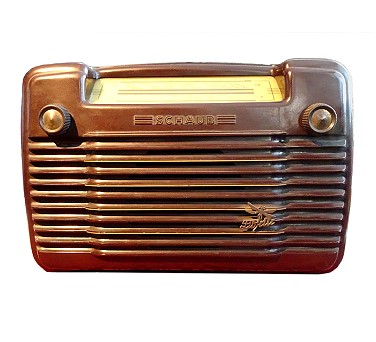

Schaub Libelle 54

Modell:Libelle 54
Herstellungsjahr:1953

Beschreibung
Preiswerter Allstrom-Einkreiser (Audion mit Rückkopplung), der viel (auch als Zweitgerät) verkauft wurde. Gehäuse im Art Deco - Stil.

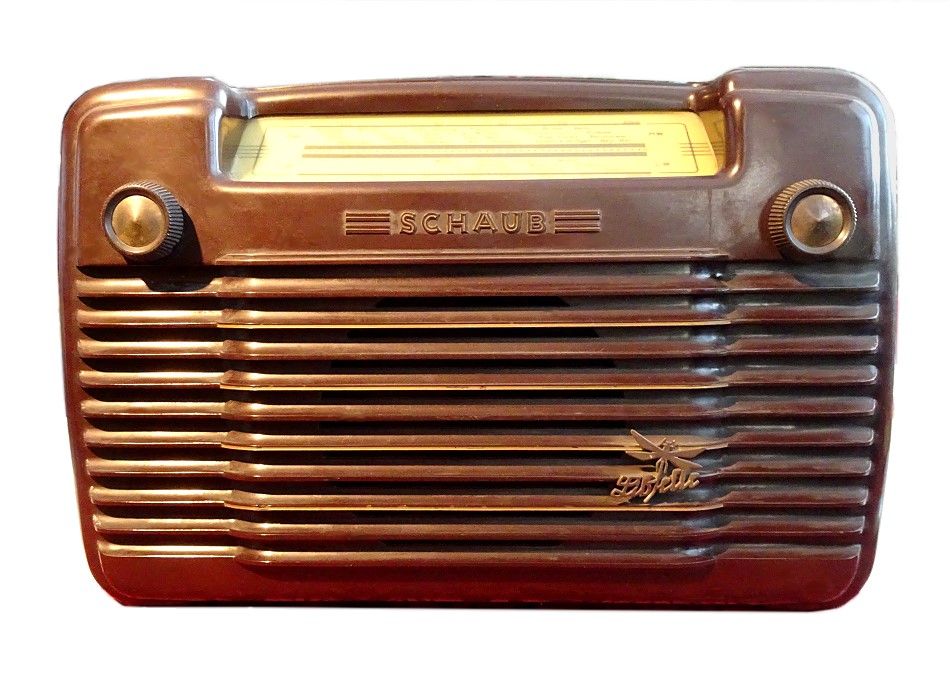

... weitere Fotos auf der Nahaufnahme-Seite.

Technische Daten
Schaltung:Geradeaus
Röhren/Halbl.:UEL71 (Verbundröhre mit Pentode im Audion und End-Pentode)
Kreise:1
Frequenzen:MW, LW
Lautsprecher:1
Spannungen:Allstrom 110, 127, 220 Volt (18 Watt) umstellbar (Heizvorwiderstand), Sicherung 250 mA.
Gehäuse:Bakelit
Skala:Glas, rechteckig oben nach hinten gekippt, beleuchtet
Abstimmung:Drehkondensator
Komfort:Veränderliche Antennenkopplung, HF-seitige Lautstärke-Regelung
Gewicht:2,3 kg
Maße:31 x 21 x 12,5 cm
Bemerkung 1:Damaliger Preis 75,-- DM.
Bemerkung 2:Hoch-Chassis, 3 Antennenbuchsen zur besten Anpassung, Heizleiter im Heizkreis zum Röhrenschutz. Betriebsbereit nach ca. 30 Sek.

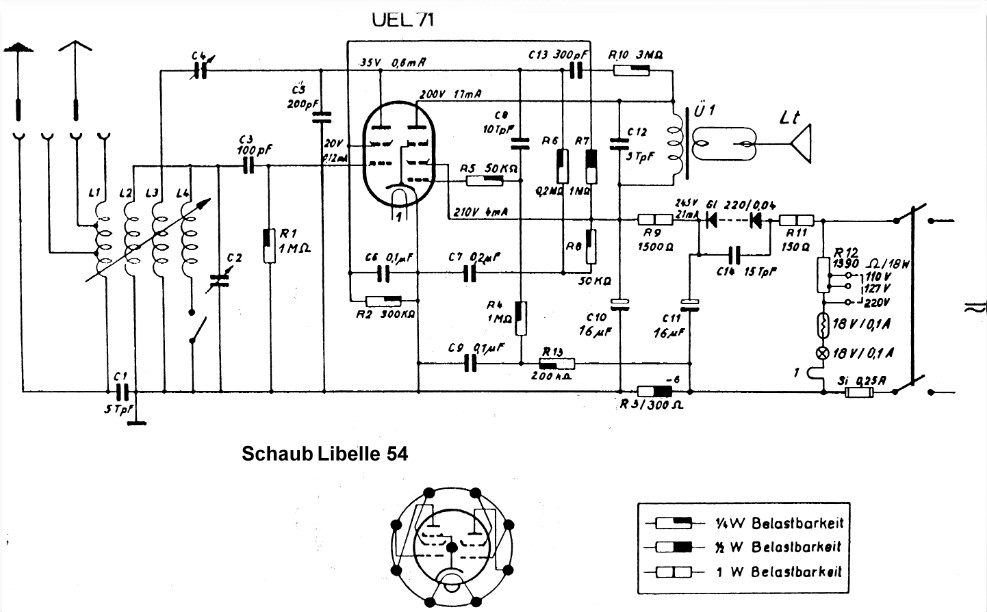

Bemerkung 3:Schaltbild bei "Details 1". Gegengekoppelte NF-Stufe, halbautomatische Gittervorspannungs-Erzeugung.
Gruppe:(Einkreiser) (E) (Bakelit-Radio) Schaub Libelle 54
Details 1:anzeigen ...

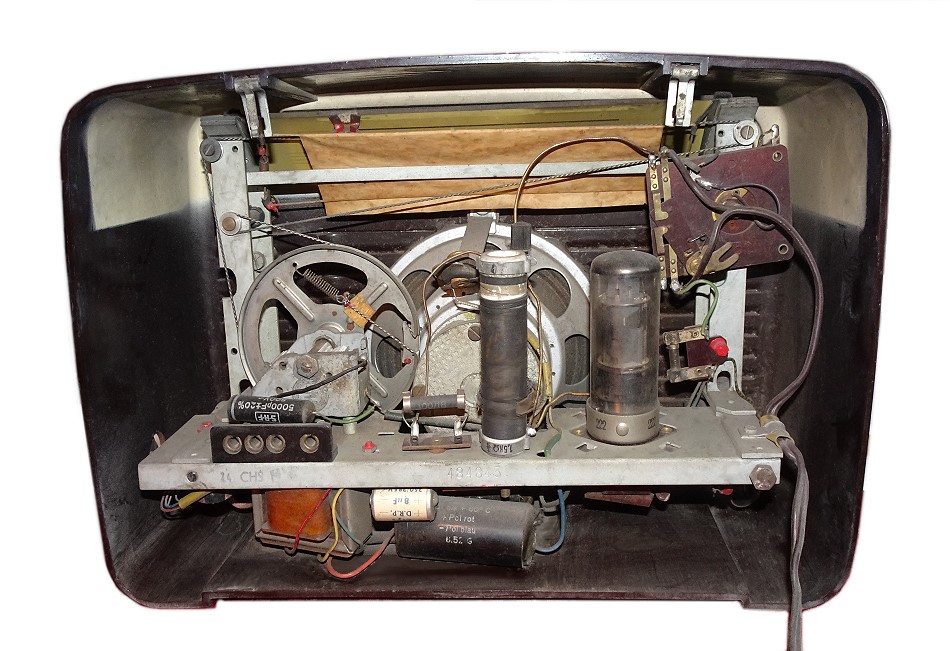

Details 2:anzeigen ...

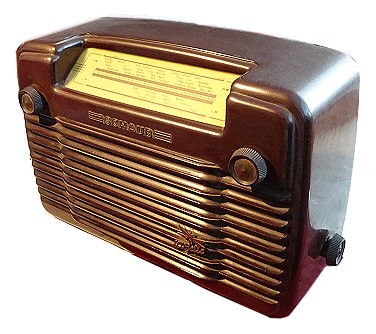

weitere Ansicht
