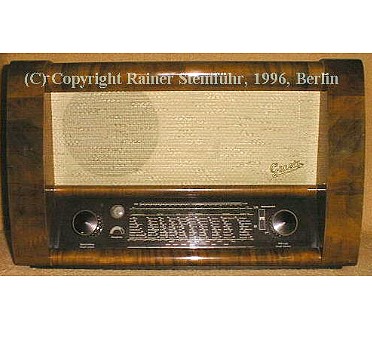

Graetz 157W

Modell:157W
Herstellungsjahr:1952

Beschreibung
Gerät mit Stromspar- Schaltung. KW-Lupe, Bandbreiten- Regelung.

UKW-Empfang: Die EF42 ist UKW-Vorverstaerker und die (AM)-Mischstufe ist auch bei UKW in Betrieb. Der FM-Gleichrichter ist als Flankengleichrichter geschaltet (eine Diode)!

Technische Daten
Schaltung:Superhet
Röhren/Halbl.:EF42, ECH42, EF43, EAF42, EB41, EL41, EM34.
Kreise:7
Frequenzen:LW, MW, KW, UKW
Lautsprecher:1
Spannungen:-
Gehäuse:Holz
Skala:-
Abstimmung:Drehko, Glas vorn unten
Komfort:Stromspar- Schaltung. KW-Lupe, Bandbreiten- Regelung
Gewicht:19,7 kg
Maße:-
Bemerkung 1:-
Bemerkung 2:-
Bemerkung 3:-
Gruppe:(E) Graetz 157W
