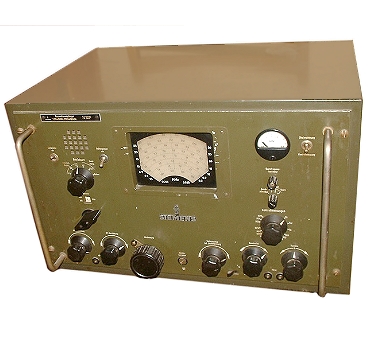

Siemens E309

Modell:E309
Herstellungsjahr:1959

Beschreibung
Leistungsstarker Kommunikations-Empfänger für Militär und kommerzielle Aufgaben (Seefunk, usw).

Technische Daten
Schaltung:Superhet
Röhren/Halbl.:14
Kreise:? (2 in HF-Vorstufe)
Frequenzen:8 Bereiche: 255 - 525 kHz, 1,5 - 30 Mhz
Lautsprecher:1
Spannungen:110 - 220 Volt, extern 12 oder 24 Volt Konverter
Gehäuse:Metall

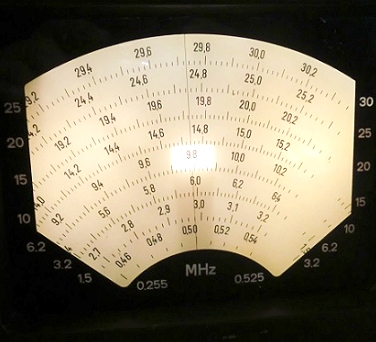

Skala:Kreis-Ausschnitt
Abstimmung:Drehkondensatoren
Komfort:HF-Regler, AGC, Störbegrenzer, Kristall-Markengeber 100 kHz, Bandspreizung 20 kHz, BFO
Gewicht:38 kg
Maße:52 x 41 x 36 cm
Bemerkung 1:Hohe ZF von 1326 kHz. Betriebsarten: AM, CW, MCW. HF-Vorstufe, regelbares ZF-Quartz-Filter,
Bemerkung 2:Wellenbereich-Umschaltung über Drehrevolver, Feldstärke-Instrument,
Bemerkung 3:Die Fotos wurden von "Martin.M" aus dem Wumpus-Gollum-Forum bereit gestellt
Gruppe:(F) (Kommunikationsempfänger)

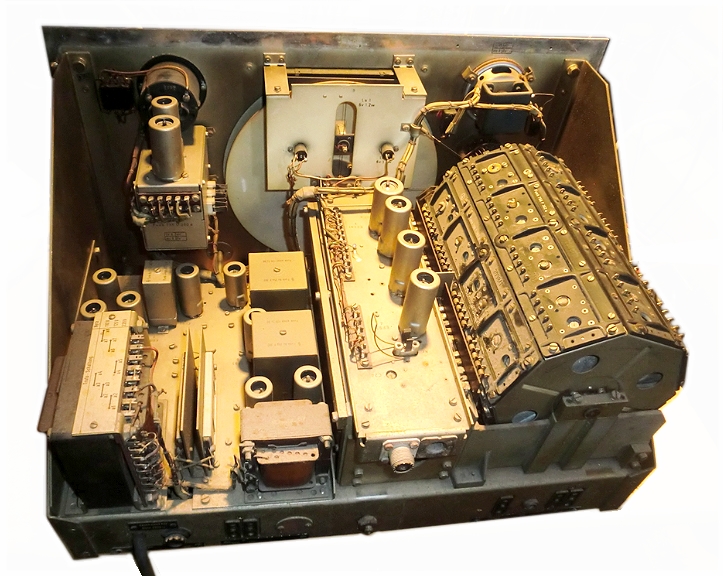

Details 1:anzeigen ...

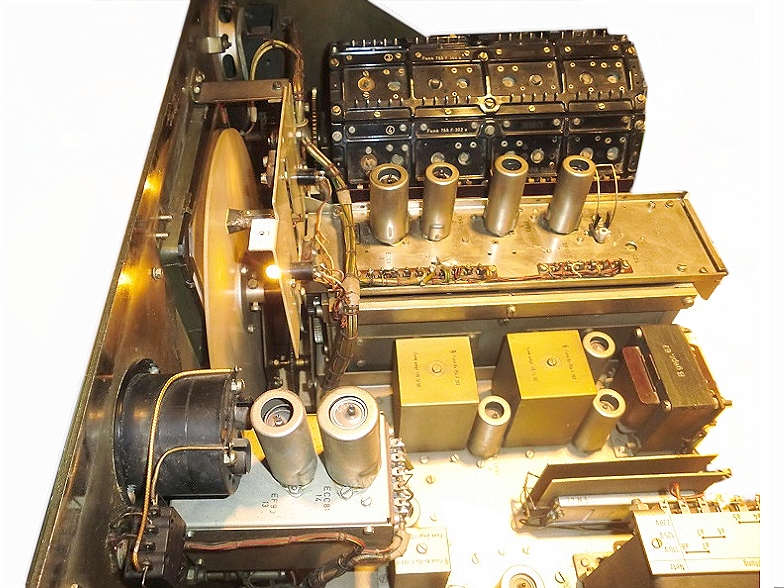

Details 2:anzeigen ...

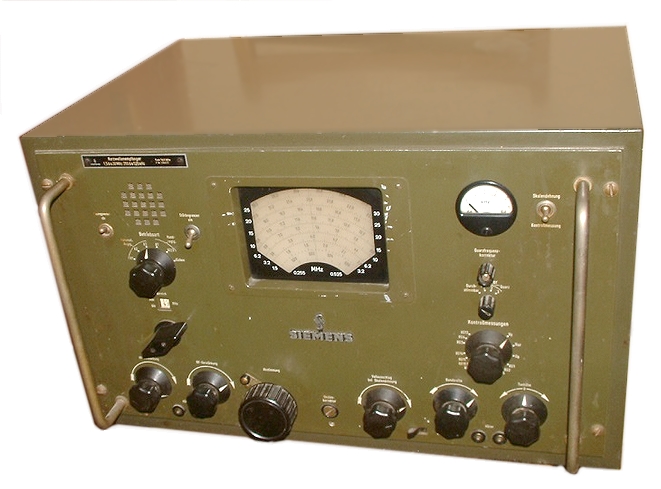

weitere Ansicht
