Telefunken Telefunkon III / 1926A
| Modell: | Telefunkon III / 1926A | | Herstellungsjahr: | 1925 |
| |
| Beschreibung |

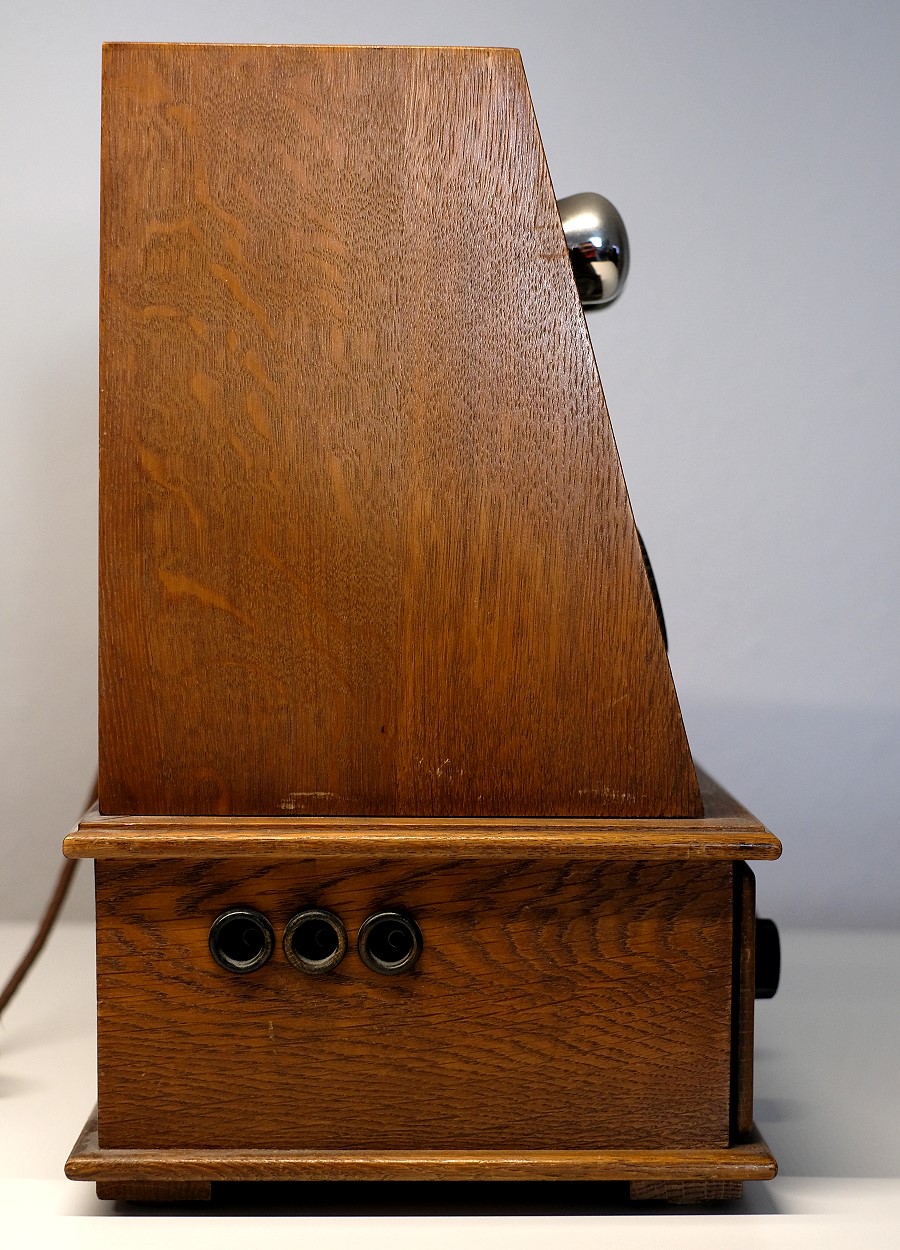

Ein Nachfolger des Telefunkon III von 1924. Ein bemerkenswerter Radioempfänger, da bei ihm der Frequenzwechsel durch Wechseln des Einschieb-Unterteils erfolgt. Wer also von Mittelwelle zur Langwelle umstellen wollte, zog die Schublade heraus und die andere wurde eingeschoben. Die Schubladen und das Gerät selbst hatten Kontaktfedern zur Herstellung von elektrischen Verbindungen. An der linken Geräteseite befanden sich drei Antennen-Eingangsbuchsen.

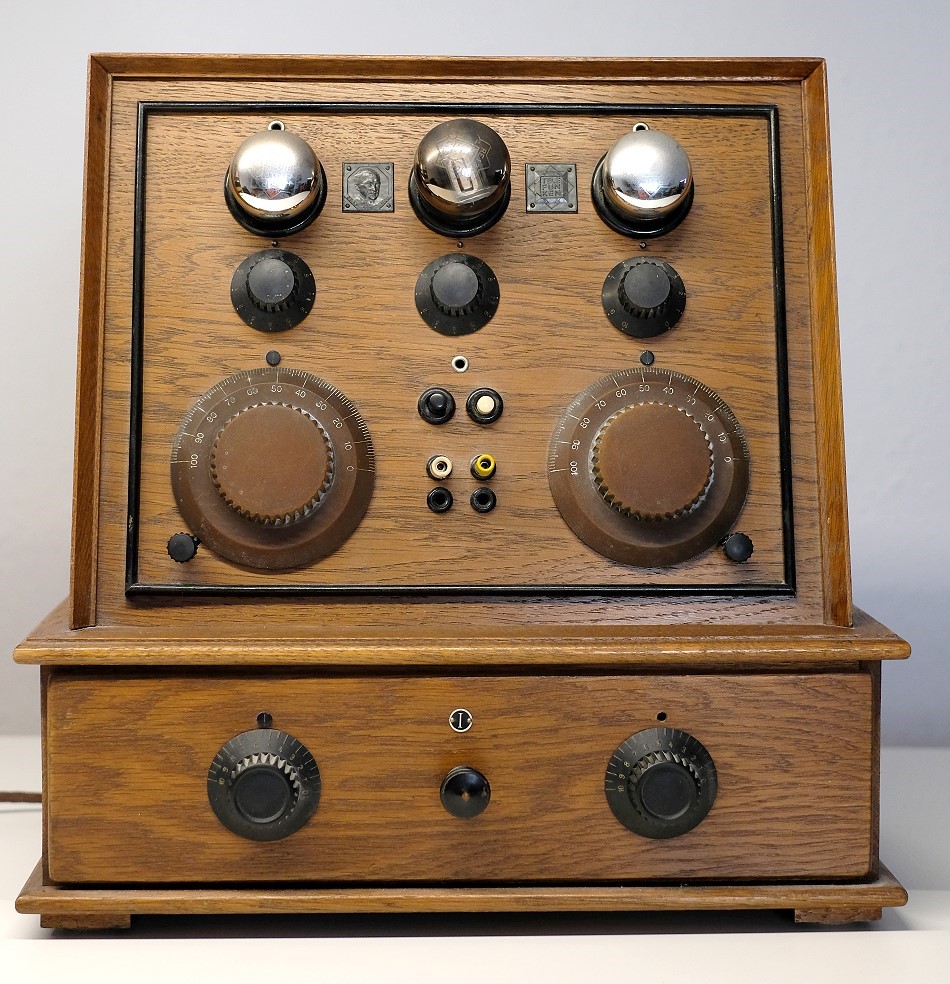

Bedienknöpfe: Oben unter den drei Röhren: Heizung.
Am Pult die großen Knöpfe: Frequenzabstimmung.
Schublade: Links Antennenkopplung, rechts Rückkopplung.
Das Gerät wurde auch als Telefunkon III / 26A bezeichnet. Es hat seit 1924 Modell-Varianten gegeben, so hatte der III / 24 ein Voltmeter und es gab fest montierte Spulen.

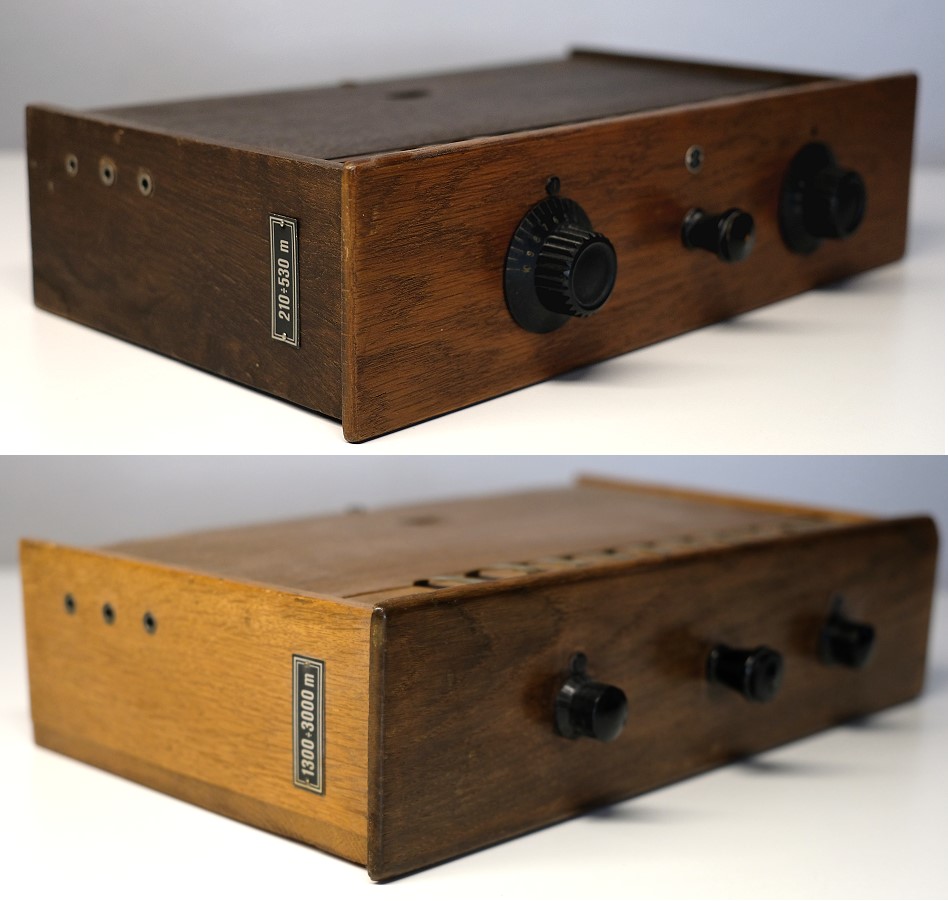

Laut Voxhaus-Katalog von 1927 wurden drei Frequenz-Schubladen angeboten:
100-125 Meter, 530-1300 Meter, 1300-3000 Meter. Allerdings zeigen die beiden hier gezeigten Schubladen andere Meter-Bereiche (siehe "Wellenbereiche").
Die Fotos bei "weitere Ansicht", "Details 1 (pdf)", "Details 1" und "Details 2" beachten.
Das Schaltbild mit Signalwegen ist bei "Details 2 (pdf)" zu sehen. |
| |
| Technische Daten |
| Schaltung: | Geradeaus (Reflex) Rückkopplungs-Audion | | Röhren/Halbl.: | 3 ( RE83, RE78, RE97 oder RE114, RE134, RE74n ) für Europa-Fassungen | | Kreise: | 2 | | Frequenzen: | LW ( 1300-3000 Meter / 100-230 kHz ), MW (210-530 Meter / 565-1430 kHz). Durch Wechsel der Schubladen wurde der Frequenzbereich geädert. | | Lautsprecher: | extern (Ohrhörer / Lautsprecheranschluß). Es gibt 2 Entnahmepunkte für Kopfhörer ((I 7) und (II 7) im Schaltbild). | | Spannungen: | extern (Heiz-Akku, Anoden-Batterien (mit 2 Gittervorspannungen und zwei Anodenspannungen)) über Versorgungskabel-Bündel ohne Buchsenleiste | | Gehäuse: | Holz | | Skala: | Auf Drehknöpfen | | Abstimmung: | Drehkondensatoren | | Komfort: | Das Gerät wurde beworben mit "Ungewöhnliche Empfindlichkeit beim Fernempfang und große Lautstärke bei klangreinster Wiedergabe. Fernempfang bei Ausschaltung des Ortssenders". Durch die Kombination von Rückkopplung und Zweikreiser, war eigentlich die Selektivität nicht schlecht. | | Gewicht: | 7 kg | | Maße: | 39 x 25 x 41 cm (laut Katalog) | | Bemerkung 1: | Durch das verwendete Reflex-Prinzip wurde eine Röhre eingespart, eigentlich hatte das Gerät die Leistung eines Vier-Röhren-Empfängers. | | Bemerkung 2: | Für jede Röhre konnte konnte die Heizspannung eingestellt werden. Damit konnte auf neue oder verbrauchte Akkukapazität reagiert werden und auch in gewissen Grenzen die Verstärkung der Röhren. | | Bemerkung 3: | Die Fotos wurden "benjaminus" aus dem Wumpus-Gollum-Forum bereit gestellt. | | Gruppe: | (F) (Reflex) | | Details 1: | als PDF-Datei anzeigen ... | | Details 2: | als PDF-Datei anzeigen ... | | Details 1: | anzeigen ... | | Details 2: | anzeigen ... |
|
weitere Ansicht
|
|
