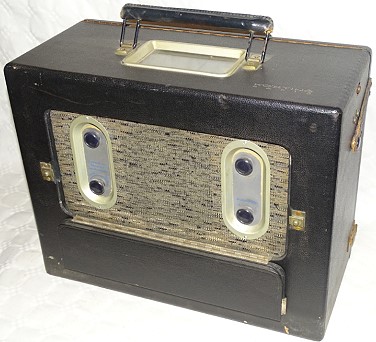

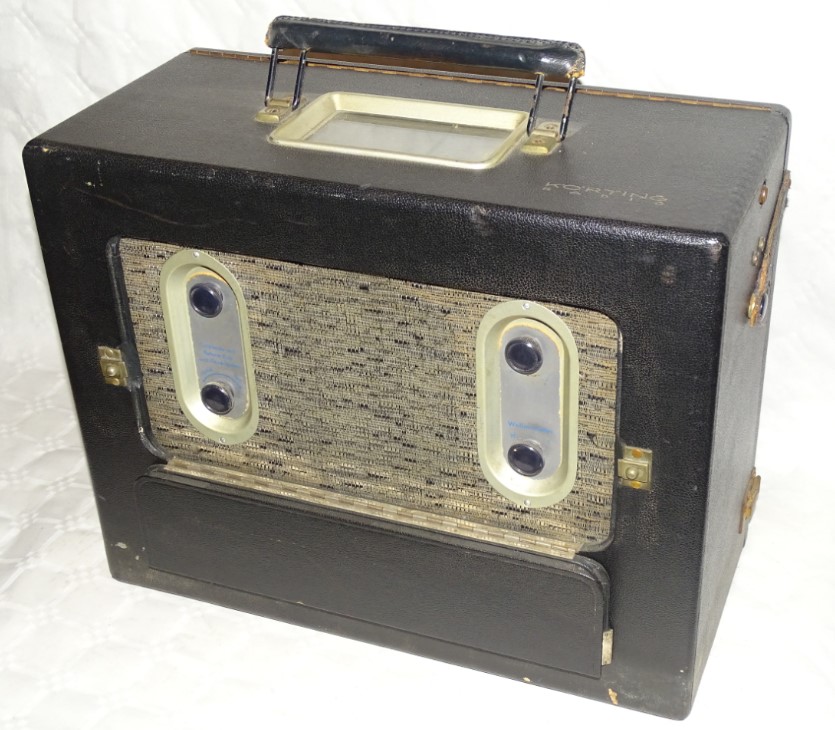

Körting Tourist 38 (KS6230B)
| Modell: | Tourist KS6230B | | Herstellungsjahr: | 1938 |
| |
| Beschreibung |

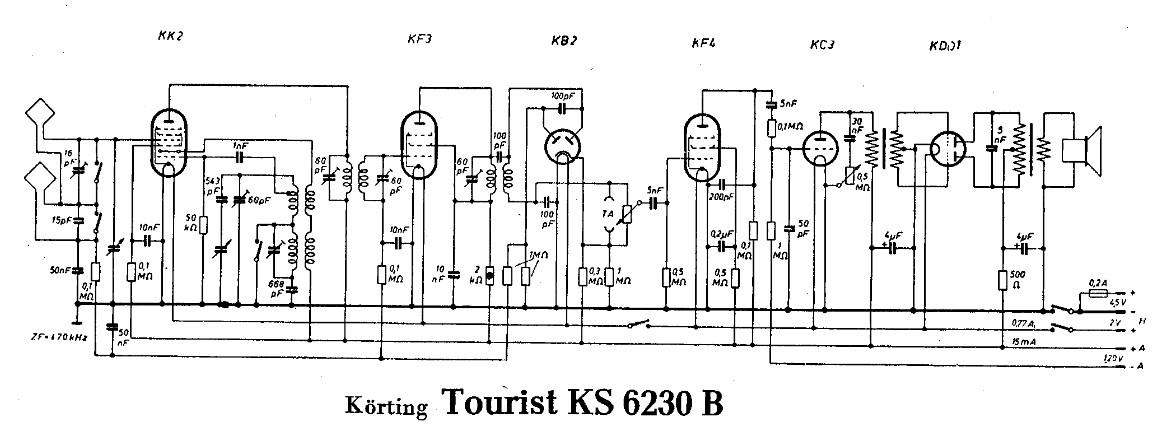

| Koffergerät als Superhet mit Röhren und guter Empfangs-Empfindlichkeit. Nachfolger des Tourist 37. Schaltbild bei "Details 2". |
| |
| Technische Daten |

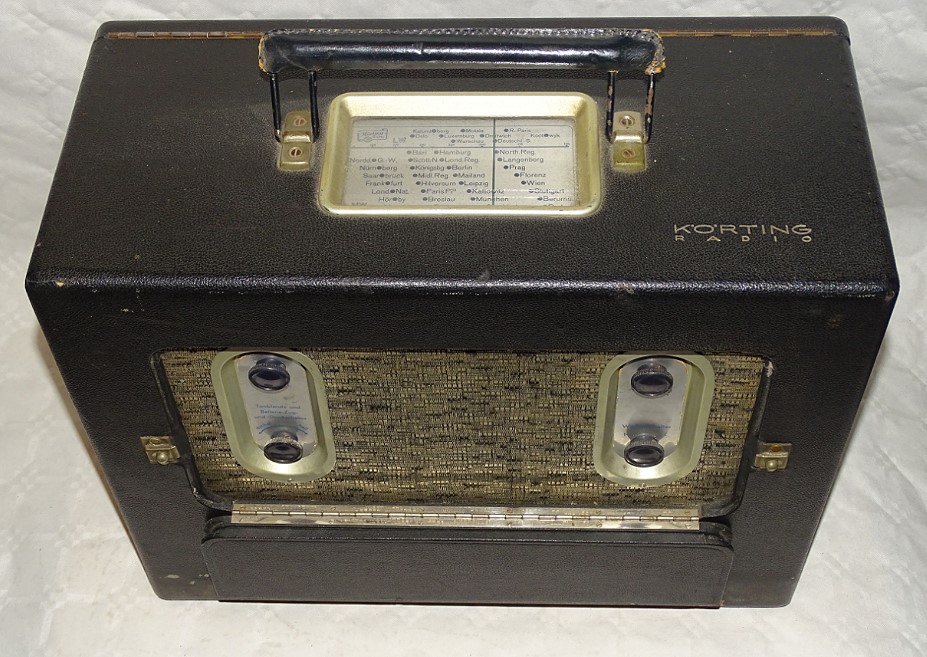

| Schaltung: | Superhet | | Röhren/Halbl.: | 6 (KK2, KF3, KB2, KF4, KC3, KDD1) | | Kreise: | 5 | | Frequenzen: | MW, MW | | Lautsprecher: | 1 (permanent-dynamisch) | | Spannungen: | Batterie 120 Volt / 4,5 Volt (für G1 der KC3). Heizung 2 Volt (Batterie o. Akku (extern zu laden)) | | Gehäuse: | Holz bespannt, Lautsprecherabdeckung zweistufig klappbar | | Skala: | rechteckig oben on top | | Abstimmung: | Drehkondensatoren | | Komfort: | 2 Rahmenantennen für LW u. MW, TA-Anschluss, Klangblende, Tragegriff. | | Gewicht: | 9 (10) kg | | Maße: | 42 x 34 x 19 cm | | Bemerkung 1: | Trioden-Gegentakt-Endstufe für 2 Watt in B-Betrieb. ZF 470 kHz, Stromsparschaltung (bei TA werden die KK2, KF3, KB2 nicht geheizt), | | Bemerkung 2: | Eigene Regelspannungsdiode für Misch- und 1. ZF-Stufe. 2 NF-Transformatoren. Damaliger Preis 256,50 RM | | Bemerkung 3: | Die Fotos wurden von "Reinhard_M", Reinhard u. von "WalterBar" aus dem Wumpus-Gollum-Forum bereit gestellt | | Gruppe: | (F) | | Details 1: | als PDF-Datei anzeigen ... | | Details 1: | anzeigen ... | | Details 2: | anzeigen ... |
|

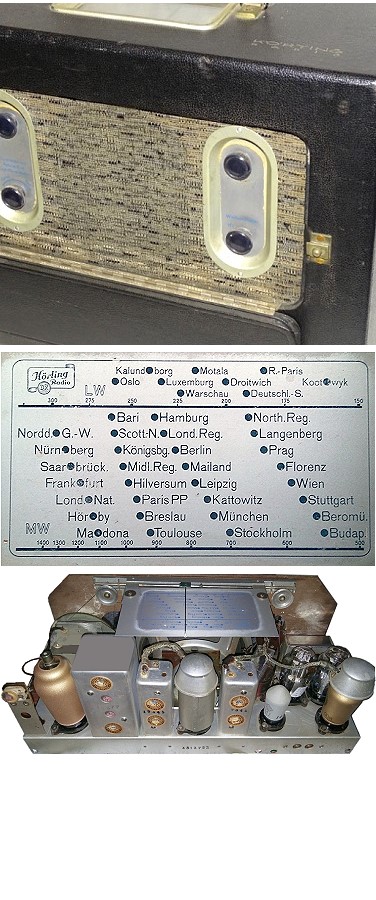

weitere Ansicht
|
|
