Lorenz Frankfurt LW

Modell:	Frankfurt LW
Herstellungsjahr:	1932

Beschreibung

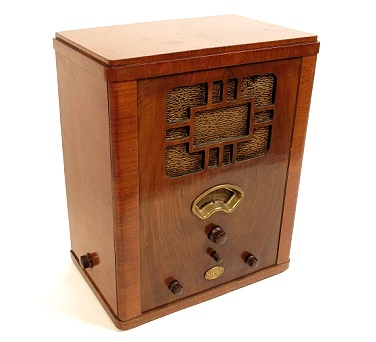

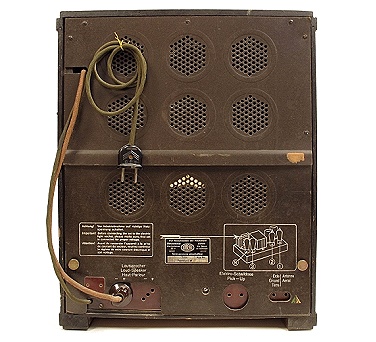

Ein Tischgerät im Hochkantformat der Lorenz-Städte-Serie. Schaltbild bei "Details 2", weitere Fotos bei "andere Ansicht" und "Details 1".

Technische Daten
Schaltung:	Geradeaus
Röhren/Halbl.:	4 ( RENS1264, RENS1204, RES374, RGN1064)
Kreise:	2
Frequenzen:	LW, MW
Lautsprecher:	1 (elektrodynamisch)
Spannungen:	110 - 240 Volt Wechselstrom, 50 Watt
Gehäuse:	Holz
Skala:	Kreisausschnitt Mitte
Abstimmung:	Drehkondensatoren
Komfort:	TA-Anschluß (ohne Lautstärkereglung), Klangschalter
Gewicht:	16 kg
Maße:	40 x 48,5 x 26 cm
Bemerkung 1:	Audion mit abgestimmter HF-Vorstufe
Bemerkung 2:	Entbrummer, Lautstärke wird HF-seitig geregelt (HF-Eingang und Rückkopplung),
Bemerkung 3:	Die Fotos wurden von "Debo"aus dem Wumpus-Gollum-Forum bereit gestellt
Gruppe:	(F) (Zweikreiser)

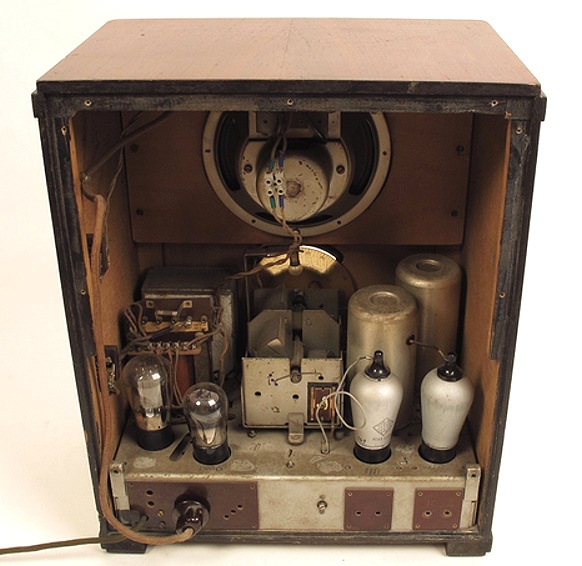

Details 1:	anzeigen ...

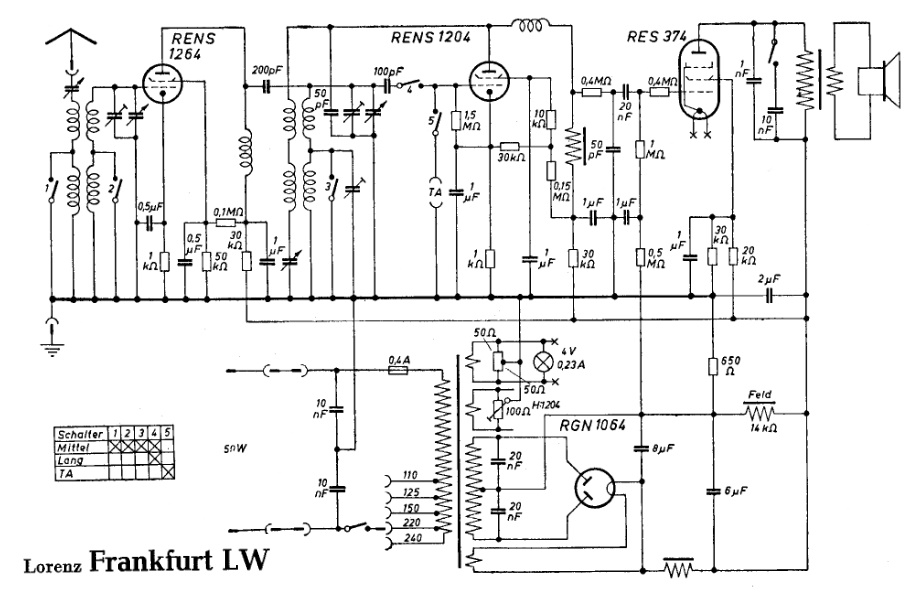

Details 2:	anzeigen ...

Für die Richtigkeit gezeigter Schaltbilder oder technischer Daten wird keine Garantie übernommen!
