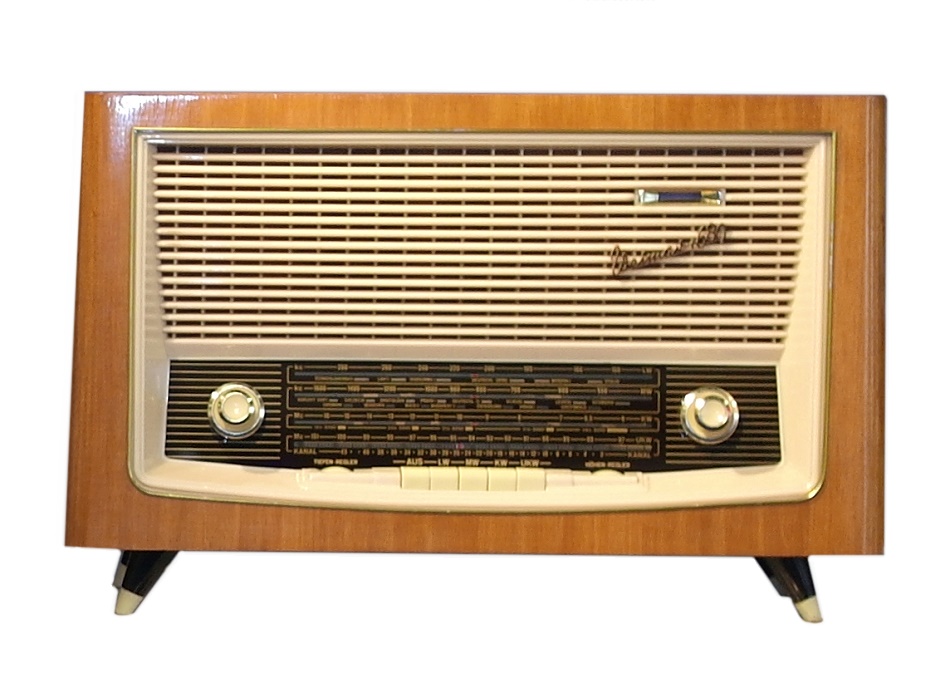

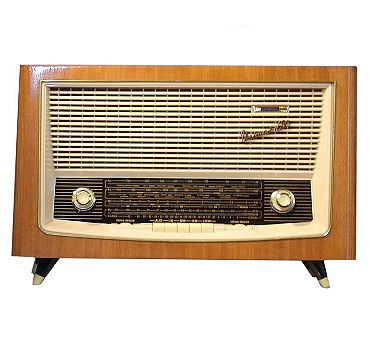

VEB Stern-Radio Sonneberg Weimar 4680A

Modell:	Weimar 4680A
Herstellungsjahr:	1961

Beschreibung
Tischgerät auf kleinen Standfüßen. Die A-Version hatte eine Lautsprecher-Plastikverblendung und keine Ferritantenne. Es gab vier Versionen (mit und ohne Ferrit-Antenne, mit und ohne Plastikgrill vor der Lautsprecher-Wand).

Technische Daten
Schaltung:	Superhet
Röhren/Halbl.:	7 (ECC85, ECH81, EBF89, EABC80, EM84, EL84, EZ80)
Kreise:	6 AM, 10 FM
Frequenzen:	LW, MW, KW, UKW
Lautsprecher:	1 (oval)
Spannungen:	110 - 240 Volt
Gehäuse:	Holz / Plastik (Lautsprecherverblendung)
Skala:	rechteckig unten Mitte
Abstimmung:	Drehkondensator
Komfort:	5-fach Tastensatz, 2 Klangblenden, Magisches Band, TA-Anschluß, Zweitlautsprecher-Anschluß
Gewicht:	9,8 kg
Maße:	57 x 38 x 22 cm
Bemerkung 1:	Gleichrichterröhre sitzt oberhalb des Netz-Trafos
Bemerkung 2:	UKW-Behelfsantenne eingebaut, 4,5 Watt NF,
Bemerkung 3:	Gedruckte Leiterplatte, 2 Skalenbirnen,
Gruppe:	(M)

Für die Richtigkeit gezeigter Schaltbilder oder technischer Daten wird keine Garantie übernommen!
