Telefunken Bajazzo 56
| Modell: | Bajazzo 56 | | Herstellungsjahr: | 1956 |
| |
| Beschreibung |

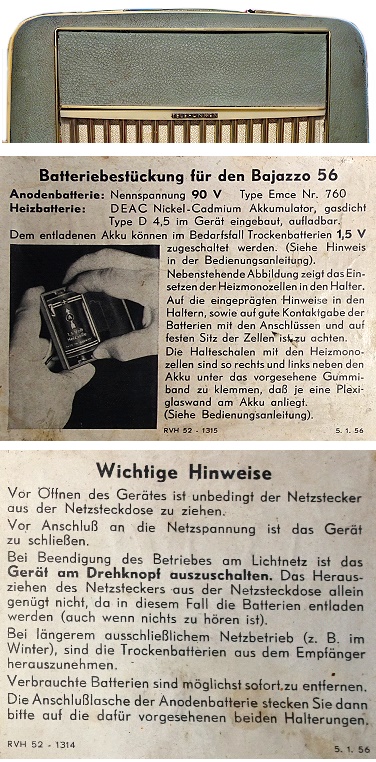

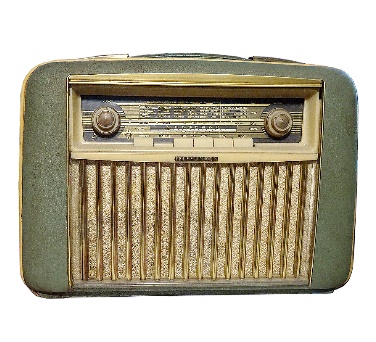

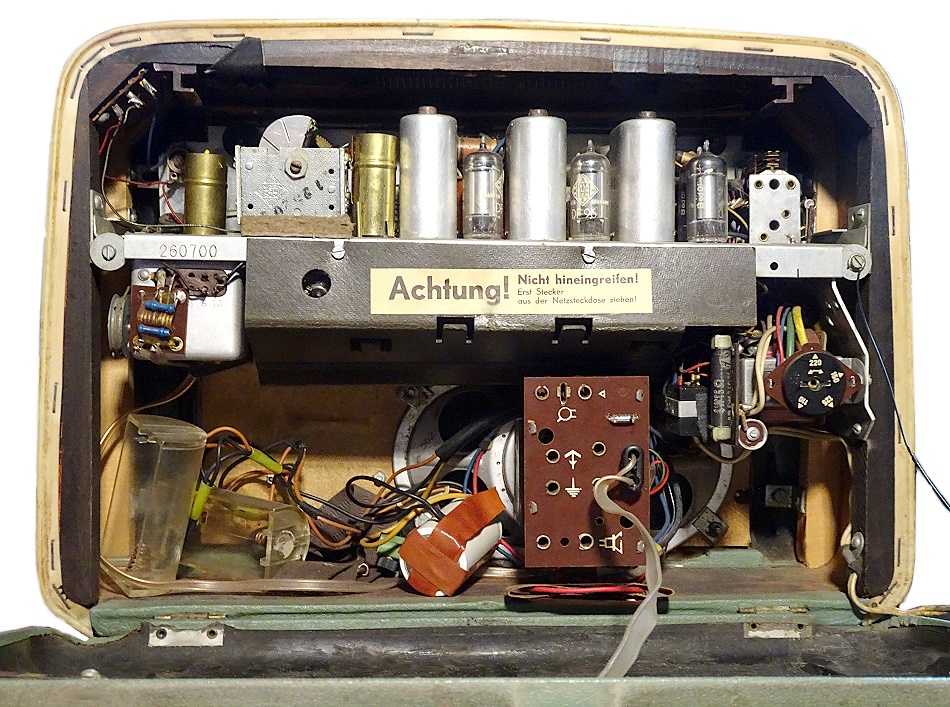

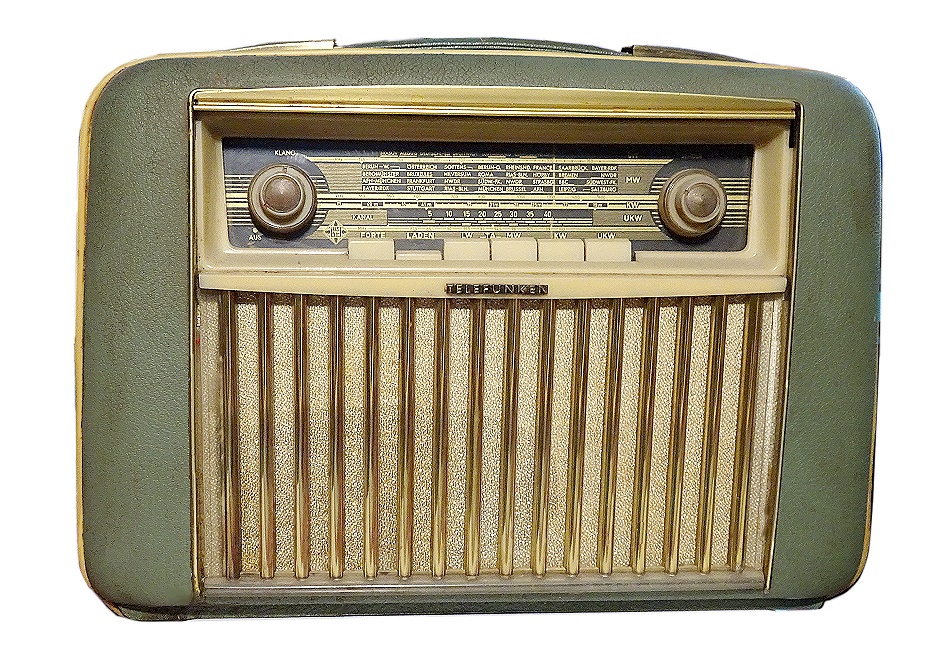

Kofferradio mit großem Holzgehäuse und gutem HF-Vorstufen-Empfänger (im LW/MW-Bereich). 6 Drucktasten. Der Akku und die Anodenbatterie ist auf dem Foto (Details 2) entnommen. Zweite NF-Endröhre zuschaltbar. UKW-Teil mit nur einen Röhre (selbst-schwingende Mischstufe ohne Vorstufe). In Stellung AM ist die DF96 eine (teilweise) abgestimmte HF-Vorstufe, bei UKW die erste FM-ZF-Stufe. Schaltbild bei Details 1 (PDF).
Eine Besonderheit hat die UKW-Schaltung aufzuweisen: Das Gerät arbeitet auf UKW als Doppelsuper!
1.UKW-ZF: 10,7 MHz. 2. UKW-ZF: 6,38 MHz.
Ein absolut seltenes Konzept. (Danke an HB9 aus dem Wumpus-Gollum-Forum für Info)
|
| |
| Technische Daten |
| Schaltung: | Superhet (UKW Doppel-Superhet) | | Röhren/Halbl.: | 8 (DC90, DF96, DK92, 2 * DF96, DAF96, 2 * DL94) | | Kreise: | 7+1 AM, 14 FM | | Frequenzen: | LW, MW, KW (5,9-15,8 MHz ), UKW | | Lautsprecher: | 1 (oval 18 x 10 cm). Anschluß für externen Lautsprecher | | Spannungen: | Netzteil (110-220 V Wechselstrom), Heiz-Akku (DEAC D 4,5) , Anodenbatterie (90 V). Regenerierungsmöglichkeit der Anodenbatterie. Akkuladung im Gerät möglich. Auch Heizbatterien können verwendet werden. | | Gehäuse: | Holz, bezogen, Tragegriff. Mit Blendenteil (Schwenkklappe) vor dem Skalenbereich (siehe Foto rechts). Lindgrün | | Skala: | Rechteckskala oben vorn (abdeckbar) | | Abstimmung: | Drehkondensatoren. Getrennt für AM und FM | | Komfort: | Bei Batteriebetrieb kann eine 2. NF-Endröhre zugeschaltet werden ("Forte" für kräftig u. laut), im Normal-Betrieb wird nur einer der beiden Heizfäden der ersten DL94 geheizt, bei Forte alle 4 Heizfäden beider DL94's..

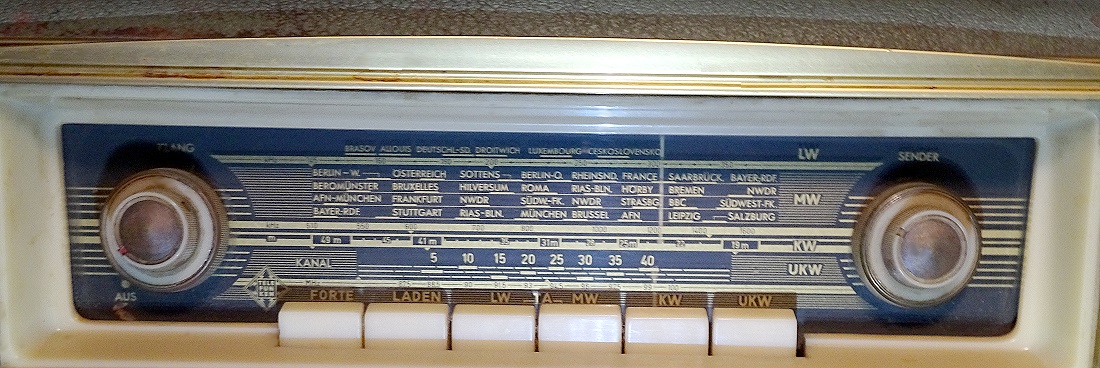

Klangreglung, Ferritantenne | | Gewicht: | 7,7 kg mit Batterien | | Maße: | 23 x 27 15 cm | | Bemerkung 1: | AM-Schwundreglung über 4 Röhren! | | Bemerkung 2: | TA / TB Anschluß. Dipol-Antenne über zwei ausziehbare Stäbe, auch für KW. Ferritantenne (25 cm) . Anschluß für Außenantenne, auch im PKW. | | Bemerkung 3: | Preis damals 359 DM | | Gruppe: | (Miniaturröhren) (E) (Kofferradio) (Röhrenkofferradio) Telefunken Bajazzo 56 | | Details 1: | als PDF-Datei anzeigen ... | | Details 1: | anzeigen ... | | Details 2: | anzeigen ... |
|
