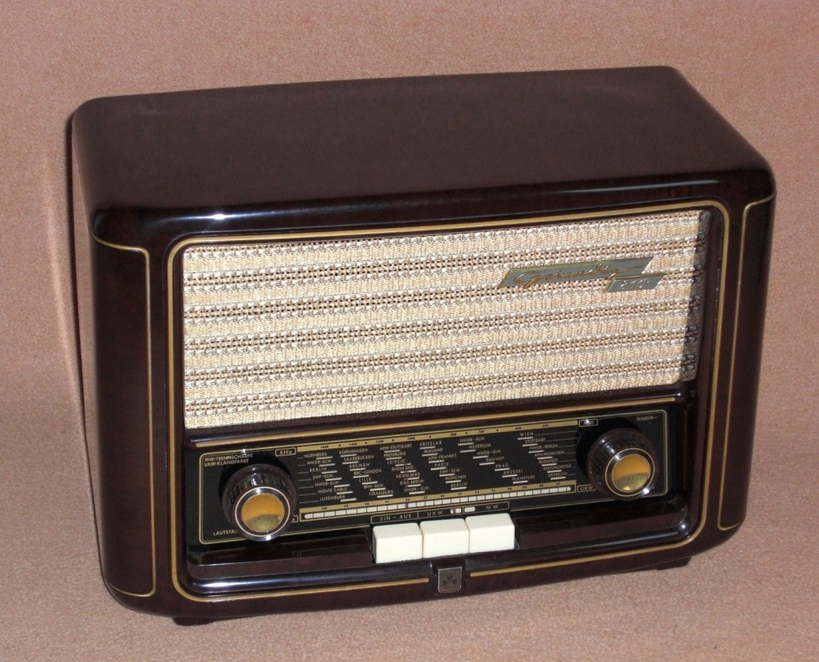

Grundig 810W
| Modell: | 810W | | Herstellungsjahr: | 1952 |
| |
| Beschreibung |
Kompakt-Gerät in kostensparender Minimal-Schaltung. Ungewöhnlich: 1954 und für AM als Zweikreiser. UKW Super nur mit Flanken- Gleichrichter. Die eher ungewöhnliche Röhre ECL113 kommt zum Einsatz.
Flankengleichrichtung für FM über Audion galt 1954 schon technisch als weit überholt, da die exakte Sendereinstellung etwas kritisch war und die Tonqualität nicht optimal war.
Die Grundig-Ingenieure haben bei diesem Gerät tief in die Trickkiste gegriffen, um mit den wenigen Bauteilen eine halbwegs gute Empfangsleistung hinzubekommen. Das gesamte Schaltungskonzept kann als ungewöhnlich bis seltsam gedeutet werden. Aus technischer Sicht ist dieses Radio ein echtes Sammlerobjekt.
Das Gerät entspricht (unter Ausnahme des fehlenden LW-Bereichs) dem Grundig 840W. |
| |
| Technische Daten |
| Schaltung: | Geradeaus und Superhet | | Röhren/Halbl.: | 3 (EC92, EF41, ECL113) | | Kreise: | 2 AM , 5 FM | | Frequenzen: | MW, UKW | | Lautsprecher: | 1 | | Spannungen: | Wechselstrom | | Gehäuse: | Bakelit | | Skala: | rechteckig unten Mitte | | Abstimmung: | Drehkondensator | | Komfort: | 3-fach-Tastensatz | | Gewicht: | 5 kg | | Maße: | 42 x 29 x 20 cm | | Bemerkung 1: | Die Röhre EC92 arbeitet als selbstschwingende UKW-Mischstufe. Die EF41 dient bei MW als HF-Vorstufe, bei UKW als ZF-Verstärker. Die Triode der ECL113 ist bei MW und UKW Audion-Gleichrichter und teilweise NF-Vorverstärker, Rückkopplung | | Bemerkung 2: | Ein Einstellregler abeitet bei AM als Rückkopplung, bei UKW als Klangblende. | | Bemerkung 3: | Das Foto wurde von "Airwaves", Christian aus dem Wumpus-Gollum-Forum bereit gestellt. | | Gruppe: | (Zweikreiser) (F) (Bakelit-Radio) Grundig 810W |
|

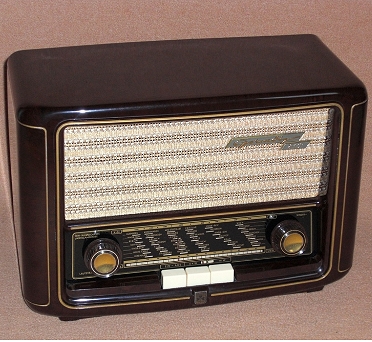

weitere Ansicht
|
|
