Philips

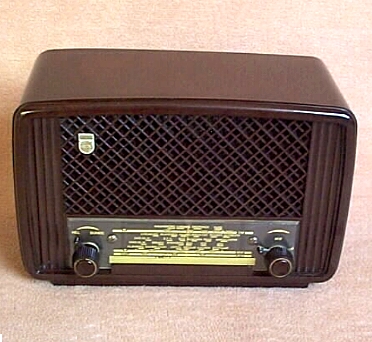

Modell:Philetta 52 (BD222U)
Herstellungsjahr:1952

Beschreibung
Das erste Philetta-Modell mit UKW-Teil.

Technische Daten
Schaltung:Superhet
Röhren/Halbl.:6 (UF41, UCH42, UF41, UAF42, UL41, UY41)
Kreise:6 AM, 7 FM
Frequenzen:LW, MW, UKW
Lautsprecher:1
Spannungen:110-220 Volt Allstrom
Gehäuse:Bakelit
Skala:rechteckig unten
Abstimmung:3-fach-Dehkondensator
Komfort:Gute AM-Empfindlichkeit, Klangschalter
Gewicht:2,8 kg
Maße:31 x 20 x 15,5 cm
Bemerkung 1:Bemerkenswerte Schaltung: HF-Vorstufe für AM/FM, Reflexschaltung (NF-Verstärker und ZF-Stufe), Flankengleichrichter für FM
Bemerkung 2:Sicher war der UKW-Bereich noch nicht optimal, die UF41 als Vorstufe für UKW rauschte etwas. UKW-Oszillator Triode der UCH42.
Bemerkung 3:Das Foto wurde von "Airwaves", Christian aus dem Wumpus-Gollum-Forum bereit gestellt
Gruppe:(F) (Bakelit-Radio) Philips Philetta 52 (BD222U) (Reflex)
