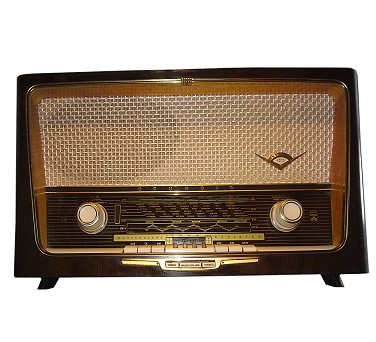

Grundig 4019 Stereo
| Modell: | 4019 Stereo | | Herstellungsjahr: | 1959 |
| |
| Beschreibung |

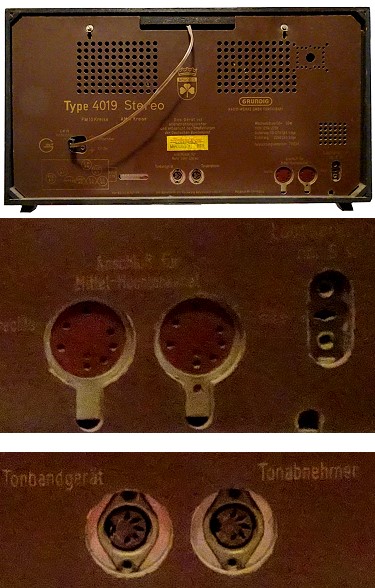

Tischgerät mit Stereo-Fähigkeit. Kombinierte Mono / Stereo-NF-Stufe, wobei der Bassbereich beider Kanäle und auch bei Mono über den Bass-Mittenlautsprecher abgestrahlt werden. Nur die Mitten/Höhen laufen über die Seiten-Lautsprecher, auch bei Mono. Das Gerät hat einen gemeinsamen Bass-Lautsprecher-Übertrager und zwei Hochton-Lautsprecher-Übertrager, die zusammen eine Gegentaktendstufe bilden. Anschluß für externe Hochton-Zusatzlautsprecher und Gesamt-Lautsprecher, um die Basisbreite zu vergrößern. Gegentakt-Leistung ca 7 Watt (Mono und Stereo ähnlich.)
Das verwendete Wunschklangregister wird hier beschrieben.
Das Schaltbild der interessanten NF-Endstufe ist hier zu finden. |
| |
| Technische Daten |
| Schaltung: | Super | | Röhren/Halbl.: | 8 Röhren (ECC85, ECH81, EF89, EABC80, , ECC83, EL95, EL95, EM84) | | Kreise: | 7 AM / 10 FM | | Frequenzen: | UKML | | Lautsprecher: | 3 | | Spannungen: | Wechselstrom ( 110 - 220 V) | | Gehäuse: | Holz | | Skala: | Beleuchtete Rechteckskala | | Abstimmung: | Drehko. Einknopf-Duplexabstimmung | | Komfort: | NF-Stereo. Klangregister und graphischer "Equalizer". Der 4-kanalige Regler konnte stufenlos Höhen und Tiefen, aber auch mittlere Höhen und mittlere Tiefen unabhängig steuern. Das zusätzliche 3-stufige Klangregister konnte Musik, Wunschklang und Mono auswählen. Grundig hat diese Technik eine zeitlang bei seinen besseren Modellen angewandt. | | Gewicht: | 12 kg | | Maße: | 61 x 35 x 25 cm | | Bemerkung 1: | Mono / Stereo Gegentakt 7 Watt. | | Bemerkung 2: | Damaliger Preis: mittel dunkel 386 DM. Nußbaum 395 DM | | Bemerkung 3: | damaliger Preis 386 DM (dunkle Ausführung) | | Gruppe: | (E) Grundig 4019 (Wunschklangregister) (Stereo) | | Details 1: | anzeigen ... | | Details 2: | anzeigen ... |
|
weitere Ansicht
|
|
