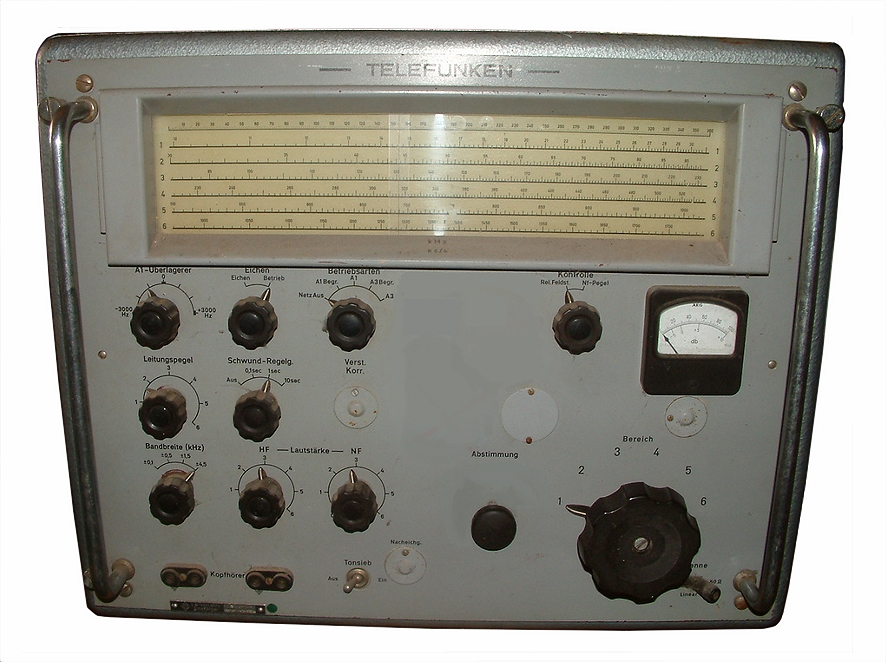

Telefunken E108LW/4
| Modell: | E108LW/4 | | Herstellungsjahr: | 1958 |
| |
| Beschreibung |
Kommunikations-Empfänger mit Längstwelle, Langwelle, Mittelwelle und Grenzwelle. Das "Schwergewicht-Radio" (Boat Anchor) ist kein eigentliches Radio, sondern kann viel mehr. In diesem Online-Museum gibt es keinen eigenen Bereich für Kommunikatiosempfänger, deshalb der Eintrag hier bei Röhrenradios. Das Modell wurde in Varianten gebaut, hier das Modell Nr.4 zu sehen.
|
| |
| Technische Daten |
| Schaltung: | Doppelsuper | | Röhren/Halbl.: | 18 (8 x EF85 (EF805s), 5 x ECC81 (ECC801s), 3 x EL84, STV150/30, STV85/10) | | Kreise: | HF: 4 Kreise. 1. ZF: 6 Kreise. 2. ZF: 2 Quarz-Filter mit variabler Bandbreite | | Frequenzen: | Längstwelle, Langwelle, Mittelwelle (MW-1), MW-2 bis Grenzwelle
Bereiche: 10-31, 30-94. 91-231, 223-537, 510-1020, 970-1800 kHz | | Lautsprecher: | extern (Anschluß für Kopfhörer und Lautsprecher) | | Spannungen: | 110 - 240 Volt (110 Watt, 50 / 60 Hz) | | Gehäuse: | Metall | | Skala: | rechteckig oben Mitte | | Abstimmung: | Drehkondensatoren | | Komfort: | Betriebsarten: A1 (CW), A2 (CW), A3 Amplitudenmodulation mit Träger), A4, F4, A3a, A3b | | Gewicht: | ca 90 (75?) kg | | Maße: | 48 x 55, 5 x 59 cm | | Bemerkung 1: | Hochweriger mechanischer und elektrischer Aufbau. Hohe Übersteuerungssicherheit.
Empfangsempfindlichkeit: Band1-3 VLF: 0,5µV
Band 4 LW: 0,45µV
Band 5 MW-1: 0,4µV
Band6 MW-2: 0,3µV | | Bemerkung 2: | BFO. Eich-Oszillator, ZF-Ausgang, Tonsieb, Pegel-Instrument, HF-Regler, Regelspannungs-Verstärker.

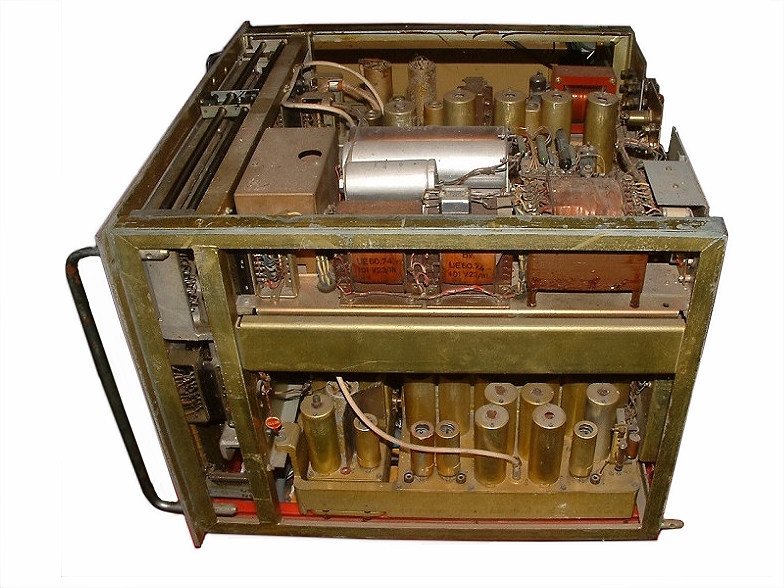

Antennen: 60 Ohm unsym., hochohm, Rahmen. | | Bemerkung 3: | Die Fotos und technische Daten wurden von "Martin.M", Martin aus dem Wumpus-Gollum-Forum bereitgestellt: Wellenkino | | Gruppe: | (F) (Kommunikationsempfänger) | | Details 1: | als PDF-Datei anzeigen ... | | Details 1: | anzeigen ... | | Details 2: | anzeigen ... |
|
weitere Ansicht
|
|
