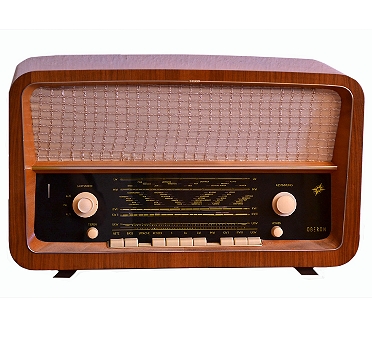

VEB Stern-Radio Rochlitz Oberon

Modell:Oberon
Herstellungsjahr:1961

Beschreibung
Ein interessanter Tisch-Super, der mit (damals) moderner "gedruckter Schaltung" ausgerüstet war. Das heißt, der größte Teil der elektrischen Verbindungsleitungen ist nicht wild per Drähten erfolgt, sondern diese Leitungen sind auf kupfer-kaschierten Pertinaxplatten aufgebracht.

Technische Daten
Schaltung:Superhet
Röhren/Halbl.:8 bzw. (ECC 85, ECH 81, EF 89, EBF 89, EAA 91, EM 84, ECC 83, EL 84, zum Teil mit EZ 80)
Kreise:8 AM, 12 FM
Frequenzen:UKW 87-100 MHz, KW I 5,7-10 MHz, KW II 11,5-18 MHz, MW 520-1620 kHz, LW 150-290 kHz
Lautsprecher:3 (2 x Raumklang)
Spannungen:110-240 Volt Wechselstrom
Gehäuse:Holz
Skala:rechteckig
Abstimmung:Drehko, Duplex-Schwundrad-Antrieb
Komfort:Klangblenden
Gewicht:14 kg
Maße:69 x 42 x 28 cm

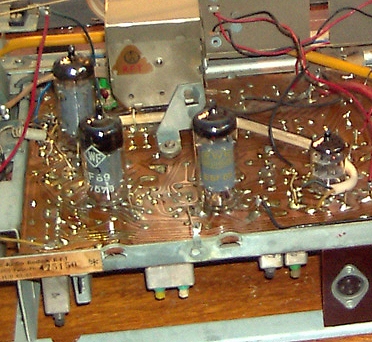

Bemerkung 1:Interessant: Ein Teil der Bauteil ist oberhalb der Printplatte und ein anderer Teil unter dieser Platte angebracht.
Bemerkung 2:Die Lautsprecherbespannung des gezeigten Geräts ist nicht mehr in der Original-Lage
Bemerkung 3:Die Photos wurden von Michael (MSs) aus dem Wumpus-Gollum-Forum bereit gestellt
Gruppe:(DDR) , (F) VEB Stern-Radio Rochlitz Oberon
Details 1:als PDF-Datei anzeigen ...

weitere Ansicht
