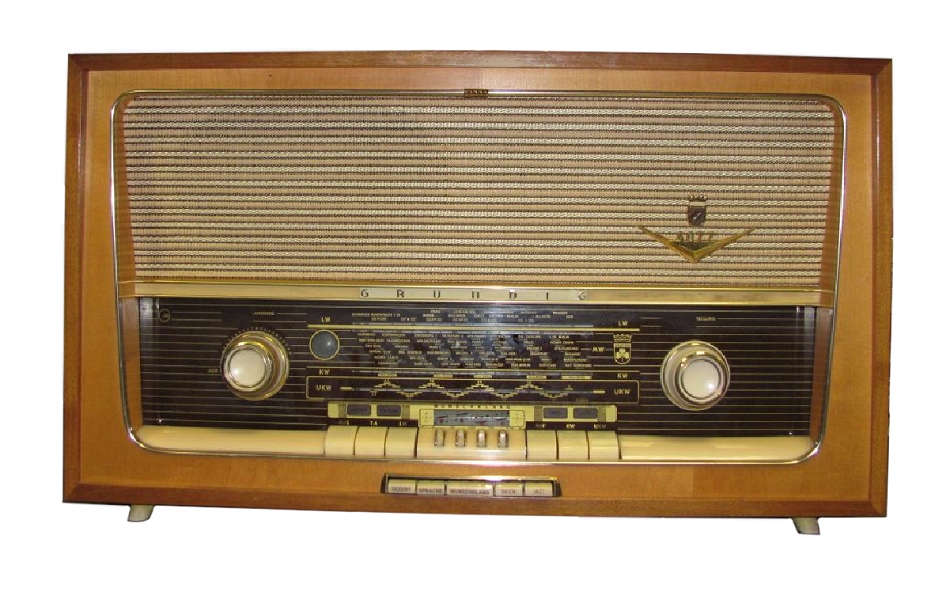

Grundig Konzertgerät 4077

Modell:	Konzertgerät 4077
Herstellungsjahr:	1957

Beschreibung
Mittelklassesuperhet als Tischgerät. Ein Gerät mit guter Wunschklang-Beeinflußung auch durch Grafik-Equalizer. Ein (damals) relativ modernes Design. Das verwendete Wunschklangregister wird hier beschrieben.

Technische Daten
Schaltung:	Superhet
Röhren/Halbl.:	6 (ECC85, ECH81, EF89, EABC80,EL84, EM34 oder EM35)
Kreise:	7 AM, 10 FM
Frequenzen:	LW, MW, KW, UKW
Lautsprecher:	3 (in Raumklanganordnung)
Spannungen:	110-220 Volt Wechselstrom
Gehäuse:	Holz
Skala:	rechteckig unten MItte
Abstimmung:	Drehkondensatoren
Komfort:	6-fach Tastensatz und 5-fach-Klangregister-Tastensatz, 4-stufiges grafisches Klangregister (Equalizer), Magisches Auge
Gewicht:	12,4 kg
Maße:	63 x 37 x 26 cm
Bemerkung 1:	Drehbare Ferritantenne,
Bemerkung 2:	TA, TB, Zweitlautsprecheranschluß
Bemerkung 3:	Bildquelle: Ausgestellt im Museum Electrum (externer Link) in Hamburg, via Klarzeichner WGF.
Gruppe:	(F) (Raumklang) (Wunschklangregister)

Für die Richtigkeit gezeigter Schaltbilder oder technischer Daten wird keine Garantie übernommen!
