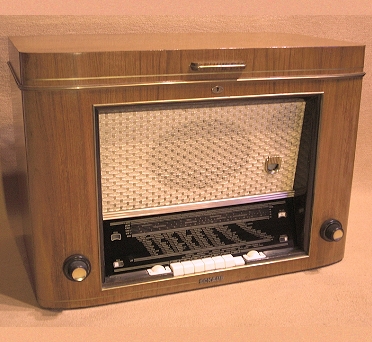

Schaub Supraphon 53

Modell:Supraphon 53
Herstellungsjahr:1953

Beschreibung

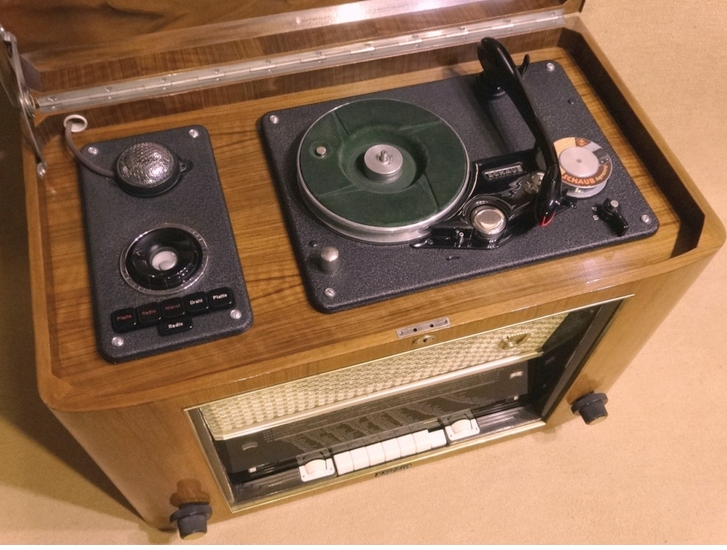

Spitzensuper als Tischgerät-Variante mit oben eingebauter Kombination Plattenspieler und Tondraht-Aufzeichnungsgerät und Mikrofon-Verstärker. Damaliger Preis 1410 DM (1478 DM komplett).

Technische Daten
Schaltung:Superhet
Röhren/Halbl.:16 (2xEC92, ECH81, EF93, EF94, EABC80, EM71, EL12, EF40, EL90, EBC91, EF94, EBC9,1 EM71a, AZ11, AZ12)
Kreise:8 AM, 11 FM
Frequenzen:LW, MW, 3xKW (18-185 m), UKW
Lautsprecher:2 (Höchtöner elektrostatisch, abschaltbar)
Spannungen:110 - 240 Volt Wechselstrom (max 160 Watt)
Gehäuse:Holz, oben Klappdeckel, abschließbar
Skala:rechteckig unten Mitte
Abstimmung:Drehkondensator
Komfort:Radio: 7-fach Tastensatz, 2 Klangblenden mit optischer Anzeige, Magischer Fächer, Klangblende, KW-Lupe, Bandbreitenregelung,
Gewicht:ca. 30 kg
Maße:67 x 47,5 x 38 cm

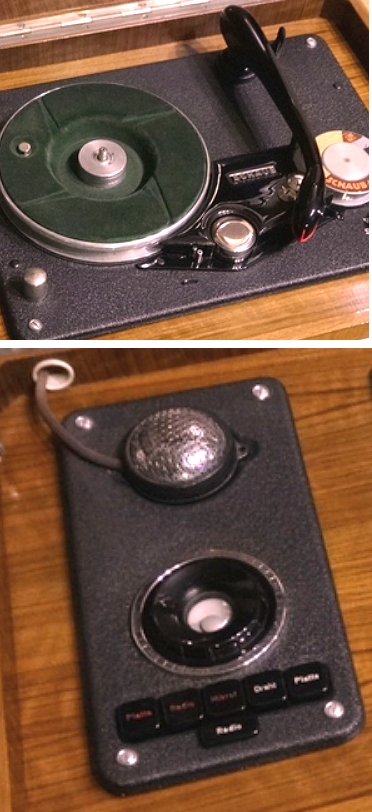

Bemerkung 1:Phonoteil: 78 Umdr. / Sek. Mag. Tonabnehmer PE3000. Plattenteller abnehmbar
Bemerkung 2:Tondrahtgerät: ca. 63 cm / Sek. Bis zu 1 Std. (2300 Meter), auch 1,5 Std. Spielzeit, Vor/Rücklauf, Drahtlängen-Messuhr, die zweite temporäre Wickelspule lag unter dem Plattenteller, Aufnahme von Platte war möglich. Mikrofonteil: Kristall-Mikrofon mit Ablageteil und Aussteuerungskontrolle durch Mag. Auge.
Bemerkung 3:Die Fotos und Hinweise wurden von "Airwaves", Christian aus dem Wumpus-Gollum-Forum bereit gestellt.
Gruppe:(F) Schaub Supraphon 53

weitere Ansicht
