Lorenz C1 (2074L)

Modell:C1 (2074L)
Herstellungsjahr:1953

Beschreibung
Kompakter Tischsuper mit einem eigenständigen sachlichen Design, etwas ungewöhnlich damals.

Sparsames ungewöhnliches Schaltungskonzept: UKW-Teil mit einer UKW-Misch/Oszillatorröhre EC92, AM-Misch/Oszillator/UKW-ZF-Röhre EF85, AM/UKW ZF-Audiongleichrichterröhre EEL71. Das rückgekoppelte AM-ZF-Audion wurde in Stellung UKW zur Flankengleichrichtung genutzt

Technische Daten
Schaltung:Superhet
Röhren/Halbl.:4 (EC92, EF85, EEL71, EZ80)
Kreise:4 AM, 5 FM
Frequenzen:LW, MW, UKW
Lautsprecher:1
Spannungen:110 - 220 Volt Wechselstrom (Spartrafo)
Gehäuse:Bakelit
Skala:Rechteck-Skala links mit Rotationszeiger, 2 Skalenbirnen.
Abstimmung:Drehkondensator
Komfort:-
Gewicht:3,3 kg
Maße:35 x 15 x 14,5 cm
Bemerkung 1:UKW-Flankengleichrichtung. Die Röhre EEL71, war eine seltener verwendete Röhre (NF-Vorstufe und NF-Endstufe)
Bemerkung 2:ZF-Rückkopplung. Damaliger Preis 164 DM

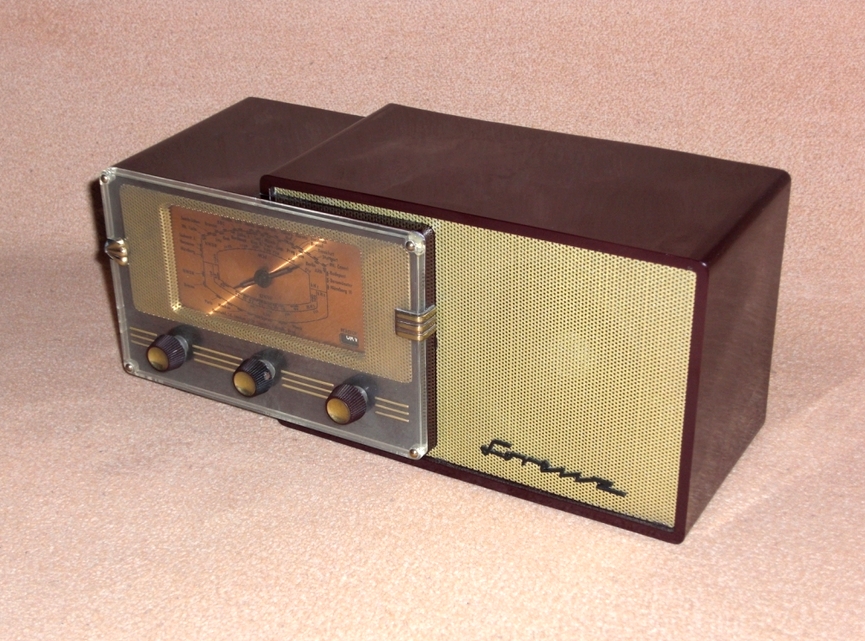

Bemerkung 3:Das Foto wurde von "Airwaves", Christian aus dem Wumpus-Gollum-Forum bereit gestellt.
Gruppe:(F) (Bakelit-Radio) Lorenz C1 (2074L)

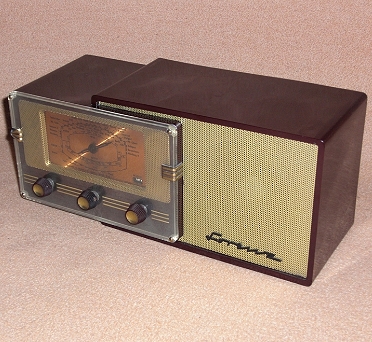

weitere Ansicht
