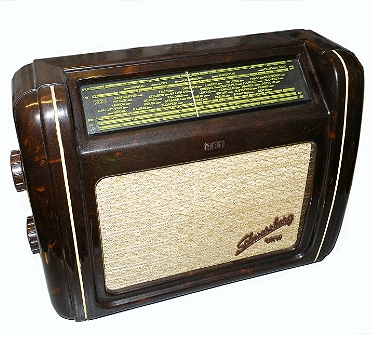

VEB Stern-Radio Sonneberg Schwarzburg Super 875/53/GWU P
| Modell: | Schwarzburg Super 875/53/GWU P | | Herstellungsjahr: | 1953 |
| |
| Beschreibung |
| DDR-Tisch-Radio mit interessanten Bakelit-Marmor-Design und zwei Kurzwellenbereichen. In das Geräte sollten ursprünglich Röhren der DDR-Gnom-Röhren-Serie eingebaut werden. Da diese Röhren aber nicht in Größenordnungen auf den Markt kamen, wurden dann doch Standardröhren verwendet. |
| |
| Technische Daten |

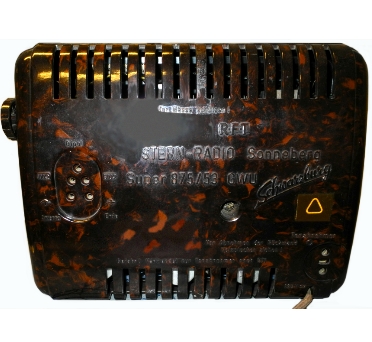

| Schaltung: | Superhet | | Röhren/Halbl.: | 4 (UCH 81, UF 85, UCH 81, UEL 51) | | Kreise: | 8 AM-, 7 FM | | Frequenzen: | LW, MW, 2 x KW, UKW | | Lautsprecher: | 1 | | Spannungen: | 220 Volt Allstrom | | Gehäuse: | Bakelit, marmoriert. Das Modell wurde auch als Holzgehäuse-Variante angeboten. | | Skala: | oben rechteckig | | Abstimmung: | Variometer | | Komfort: | TA-Anschluß, Klangblende, an Geräteunterseite ist eine Wurfantenne untergebracht | | Gewicht: | 5,5 KW | | Maße: | 33 x 24 x 13,5 cm | | Bemerkung 1: | Die UCH81 arbeitet auf AM als übliche Misch/Oszillatorröhre und wird auf UKW als HF-Vorstufe und aditive Mischstufe. | | Bemerkung 2: | Die FM-Demodulation erfolgt über Flankendemodulation. Damaliger Preis 282,50 M. Schaltbild bei "Details 1" | | Bemerkung 3: | Das Rückwandphoto wurde von "Hermann" aus Dresden bereit gestellt | | Gruppe: | (DDR) (Bakelit-Radio) VEB Stern-Radio Sonneberg Schwarzburg Super 875/53/GWU P | | Details 1: | als PDF-Datei anzeigen ... |
|
weitere Ansicht
|
|
