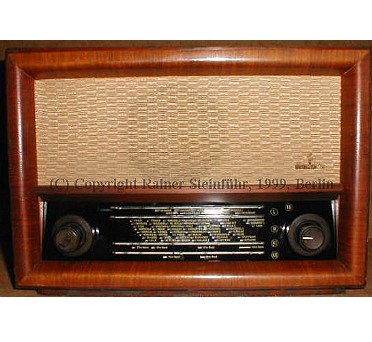

Siemens 2SB460GW
| Modell: | 2SB460GW | | Herstellungsjahr: | 1947 |
| |
| Beschreibung |
Klein-Super-Empfänger. Erste Nachkriegsproduktion von Siemens zusammen mit dem 2SB260GW. Ton-Schalter. HF-ZF-Modul, NF-Netzteil-Modul.
Das war mein erstes Radio, welches ich als Kind seit 1957 benutzt habe. Ich "liebe" es sehr. Ich kann mich gut daran erinnern, dass ich die Reportage über den russischen Satelliten "Sputnik" damit 1957 gehört habe. Details hierzu.
Es dauerte immer ca 40 Sekunden nach dem Einschalten, bis die Röhren durchgeheizt hatten und der Ton hörbar wurde. Für Menschen, die nach Markteinführung des Transistors groß geworden sind, sicherlich unverständlich.
Der zweigeteilte Kurzwellenbereich und die gut die gut dimensionierten Schwingkreise brachten guten Empfang. Durch die Quasi-Bandspreizung konnten die Sender leicht eingestellt werden.
Das erste Nachkriegsgerät von Siemens wurde in der Zeitschrift Radio Mentor im Heft 9 von 1948 und der Funkschau Heft 3 von 1947 detailiert vorgestellt und gelobt. Insbesondere die Quasi-Modul-Bauweise wurde hervorgehoben. In dem Gerät befand sich ein von Hand gefertigtes Schaltbild auf Transparentpapier (siehe Spezial-Seite) mit einem Reparatur-Vermerk von 1950. Wer hat sich wohl da diese Mühe mit der Handzeichnung gemacht? Ich hatte das Radio von einem damaligen Freund der Familie um 1957 geschenkt bekommen.
Spezialseite mit weiteren Informationen |
| |
| Technische Daten |

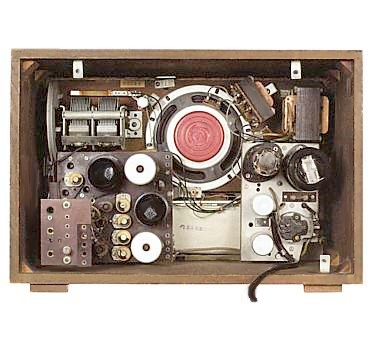

| Schaltung: | Superhet | | Röhren/Halbl.: | UCH11, UBF11, UCL11, UY11. | | Kreise: | 6 | | Frequenzen: | MW, LW, KW1, KW2 | | Lautsprecher: | 1 permanentdynamisch | | Spannungen: | Allstrom | | Gehäuse: | Holz | | Skala: | rechteckig unten Mitte | | Abstimmung: | Drehkondensator | | Komfort: | Ton-Schalter, gepreizte Kurzwelle, TA-Anschluß | | Gewicht: | 7 kg | | Maße: | 37 x 25,5 x 23,5 cm | | Bemerkung 1: | Hinweis: Das Rückseitenfoto zeigt einen Ersatzlautsprecher | | Bemerkung 2: | Relativ aufwändige Einschaltstrom-Reduzierung (siehe Schaltbild bei "Details 1") | | Bemerkung 3: | - | | Gruppe: | (M) | | Details 1: | anzeigen ... |
|
weitere Ansicht
|
|
