Schaub Super 229
| Modell: | Super 229 | | Herstellungsjahr: | 1936 |
| |
| Beschreibung |
| Superhet mit hoher Zwischenfrequenz (1600 kHz) als "Einbereichsuper" (MW und LW zu einem Bereich zusammengefasst). Es gab ein Nachfolge-Modell "Schaub Super 229 / II", das teilweise auch über KW und dann drei Bereichen verfügte. Aufgrund des bemerkenswerten Designs gern als "Spitzkühler" oder "Kathedrale" bezeichnet, beworben teilweise mit "Triumpf-Super". Produktwerbung |
| |
| Technische Daten |

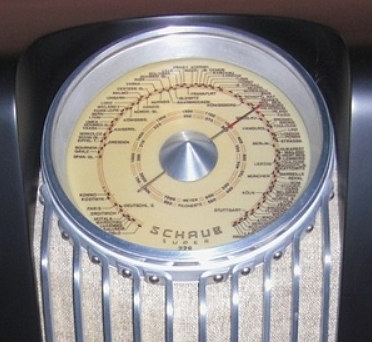

| Schaltung: | Superhet | | Röhren/Halbl.: | 5 (AK2, AF7, AB2 (ein System wird nicht genutzt), AL4, AZ1) | | Kreise: | 5 | | Frequenzen: | MW, LW (in einem Bereich) | | Lautsprecher: | 1 (elektrodynamisch) | | Spannungen: | 110-220 Volt Wechselstrom | | Gehäuse: | Holz | | Skala: | 360 Grad-Skala für LW/MW (ein Bereich) mit khz / Meter - Skalierung. | | Abstimmung: | Drehkondensator (mit Hilfsumschaltung des Eingangs-Schwingkreises zur besseren Anpassung des großen Abstimmbereichs. Der Eingangskreis wird nicht mit Drehko abgestimmt) | | Komfort: | Klangschalter an Rückwand, TA-Anschluß | | Gewicht: | 15 kg | | Maße: | 46 x 39 x 32 cm | | Bemerkung 1: | Die AF7 wird als Reflex-Schaltung genutzt (ZF u. NF). Sperrkreis zuschaltbar. An Rückwand auch Rückkopplung der ZF einstellbar! | | Bemerkung 2: | Auf Foto unten rechts: Ein funktionierende Miniatur-Modell aus China. | | Bemerkung 3: | Das Foto und Hinweise hat "Airwaves", Christian aus dem Wumpus-Gollum-Forum bereit gestellt. | | Gruppe: | (F) (Art Deco) Schaub Super 229 (Reflex) | | Details 1: | anzeigen ... | | Details 2: | anzeigen ... |
|
|
|
