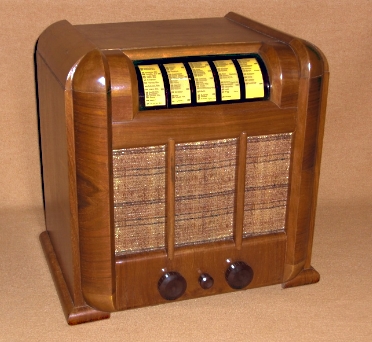

Lumophon Burggraf WD220
| Modell: | Burggraf WD220 | | Herstellungsjahr: | 1934 |
| |
| Beschreibung |
| Tischgerät in Hochkantform. Interessante Schaltung: Die Fading-Hexode RENS1234 wird quasi zwei (drei) mal genutzt. Das Steuergitter 1 führt die Energie des 1.Schwingkreises zu. Dieses Signal wird von der Anode zum zweiten Schwingkreis geführt. Dort wird das verstärkte HF-Signal induktiv auf das Steuergitter 2 der RENS1234 geführt. Über das Steuergitter 2 wird ausserdem eine Verstärkungsregelspannung (Rückkopplung) von einem Poti zugeführt. Gleichzeitig ist die RENS1234 auch als Audion in Gebrauch. |
| |
| Technische Daten |

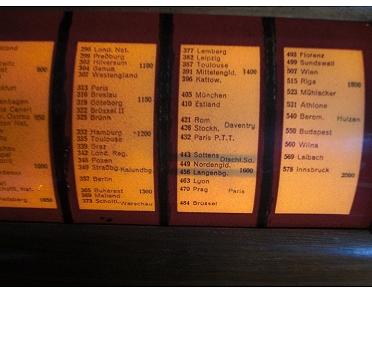

| Schaltung: | Geradeaus | | Röhren/Halbl.: | 3 (RENS1234 (Fading-Hexode), RES964, RGN1064) | | Kreise: | 2 | | Frequenzen: | LW, MW | | Lautsprecher: | 1 (elektrodynamisch) | | Spannungen: | 110-240 Volt Wechselstrom | | Gehäuse: | Holz | | Skala: | rechteckig, oben nach hinten gewölbt (Zylinderskala) in 5 Segmenten. Besonderheit: Der (die) Skalenzeiger in den fünf Segmenten reagieren beim Abstimmen seriell, nacheinander ist immer nur ein Zeiger aktiv. | | Abstimmung: | Drehkondensator | | Komfort: | TA-Anschluß, Zweitlautsprecheranschluß, Mehrstufen-Klangschalter | | Gewicht: | 13,2 kg | | Maße: | 40 x 39 x 29 cm | | Bemerkung 1: | Differenzialdrehko zur Antennenankopplung, dient auch als Lautstärkeregler.
Zitat aus dem Großhandelskatalog 1934/35):
Ein bewährter Empfänger von erstaunlicher Leistung bei nur 2 Röhren, die jedoch in neuartiger Kunstschaltung arbeiten. Für seine Leistung ist er noch mäßig im Preis anzusprechen und dürfte große Freunde finden | | Bemerkung 2: | Entbrummer. Damaliger Preis: 199,55 RM | | Bemerkung 3: | Die Fotos und Hinweise wurden von "Airwaves", Christian aus dem Wumpus-Gollum-Forum bereit gestellt. | | Gruppe: | (Zweikreiser) (F) Lumophon Burggraf WD220 | | Details 1: | anzeigen ... |
|
