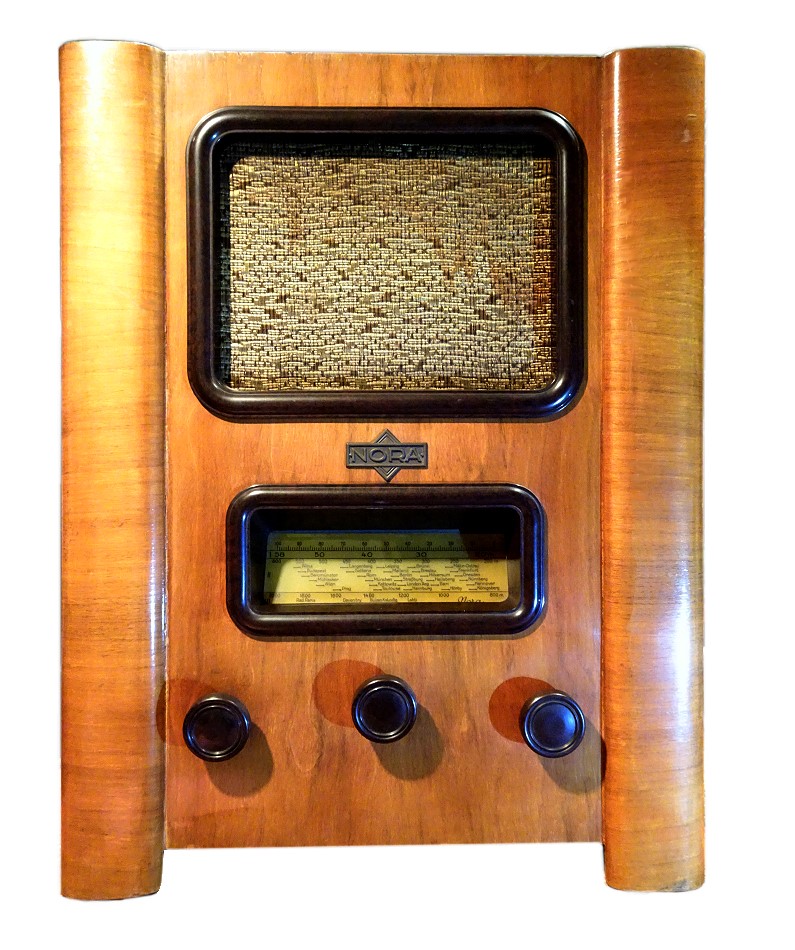

Nora W200L
| Modell: | W200L | | Herstellungsjahr: | 1934 |
| |
| Beschreibung |
| Rückkopplungsempfänger mit dämpfungsarmer Kreis-Spule für drei Bänder |
| |
| Technische Daten |

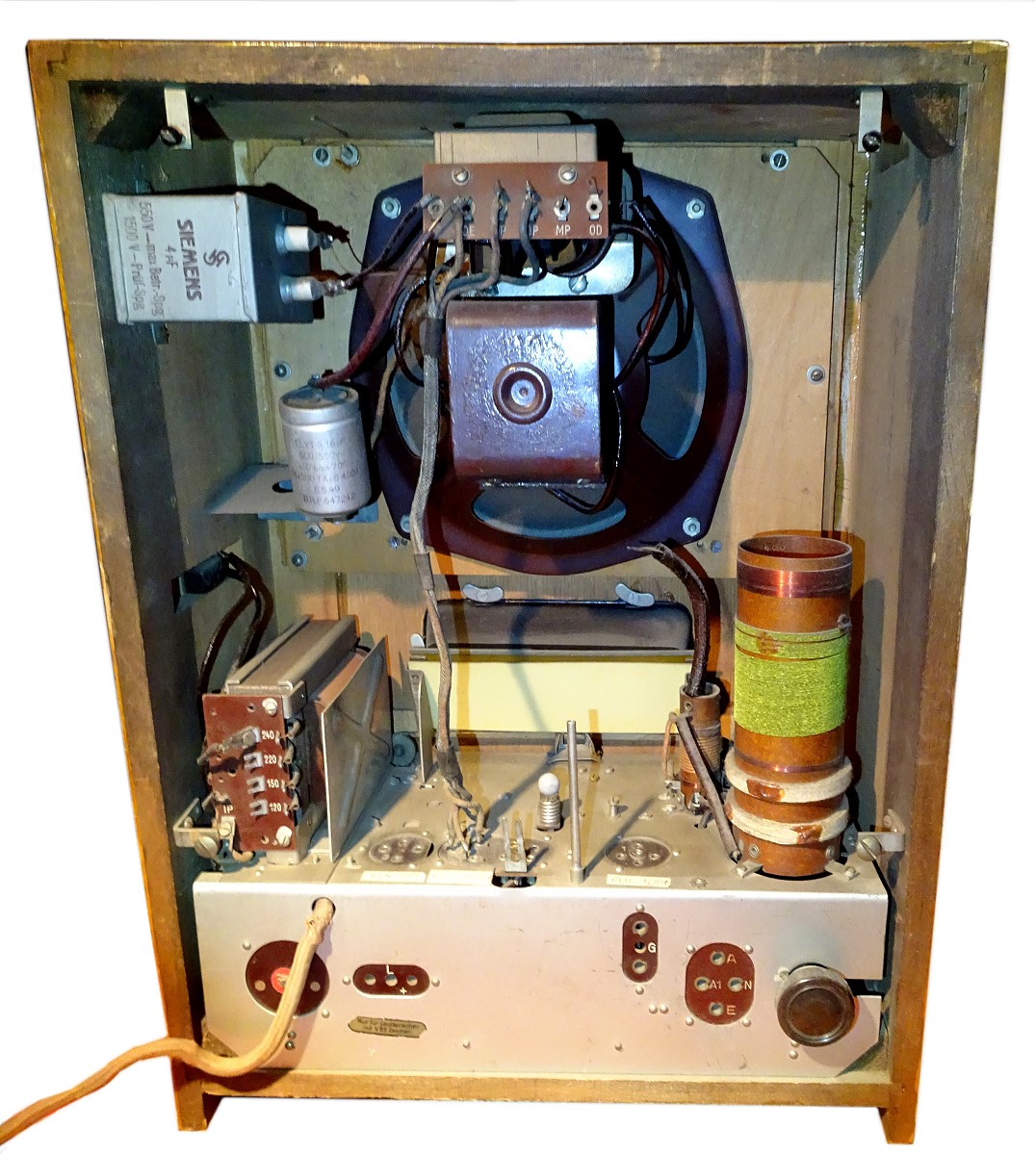

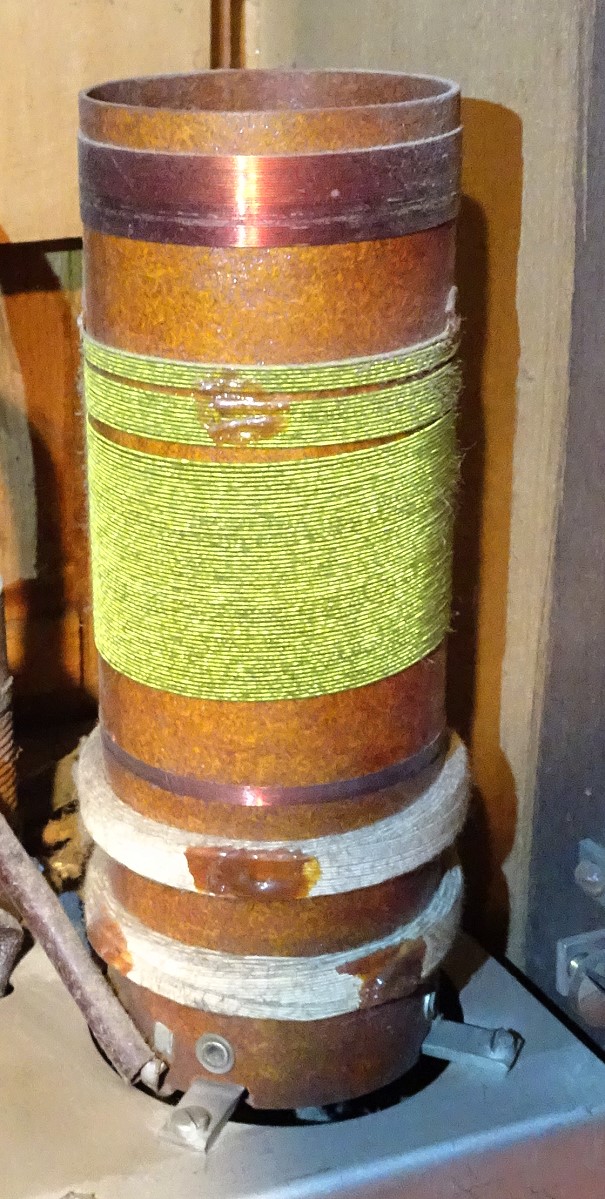

| Schaltung: | Einkreis-Rückkopplungs-Audion, Geradeaus-Empfänger | | Röhren/Halbl.: | 1064, RENS,1284, RENS 1374d. | | Kreise: | 1 (und ein Sperrkreis zur Reduzierung des Ortssenders) | | Frequenzen: | MW, LW | | Lautsprecher: | 1 (elektrodynamisch) und ein hochohmiger Aussenlautsprecher anschließbar | | Spannungen: | 120, 150, 220, 240 Volt Wechselstrom | | Gehäuse: | Edelholz im Hochformat | | Skala: | Zelloloid, rechteckig mit Stationsnamen, beleuchtet | | Abstimmung: | Luft-Drehkondensator | | Komfort: | Sperrkreis für LW / MW (von Rückseite zu bedienen), TA-anschluß | | Gewicht: | 10 kg | | Maße: | 32 x 40 x 16 cm | | Bemerkung 1: | Damaliger Preis 144,-- RM. Entbrummer, Skalenbeleuchtung, Endröhre mit automatischer Gittervorspannungs-Erzeugung. | | Bemerkung 2: | Lichtnetzantenne, Differenzial-Drehkondensator zur Antennen-Anpassung, der auch die lautstärke einstellte. Drei Antennenbuchsen. | | Bemerkung 3: | Schaltbild bei "Details 1 (PDF)". Bei dem gezeigten Gerät hat es Reparatur-Eingriffe gegeben. Das Foto bei "Details 2" zeigt die Rückseite ohne Röhren. Das Foto "Details 1 (JPG) zeigt den Spulenkörper. | | Gruppe: | (Einkreiser) (E) Nora W200L | | Details 1: | als PDF-Datei anzeigen ... | | Details 2: | als PDF-Datei anzeigen ... | | Details 1: | anzeigen ... | | Details 2: | anzeigen ... |
|
weitere Ansicht
|
|
