Telefunken 343WL

Modell:	343WL
Herstellungsjahr:	1932

Beschreibung

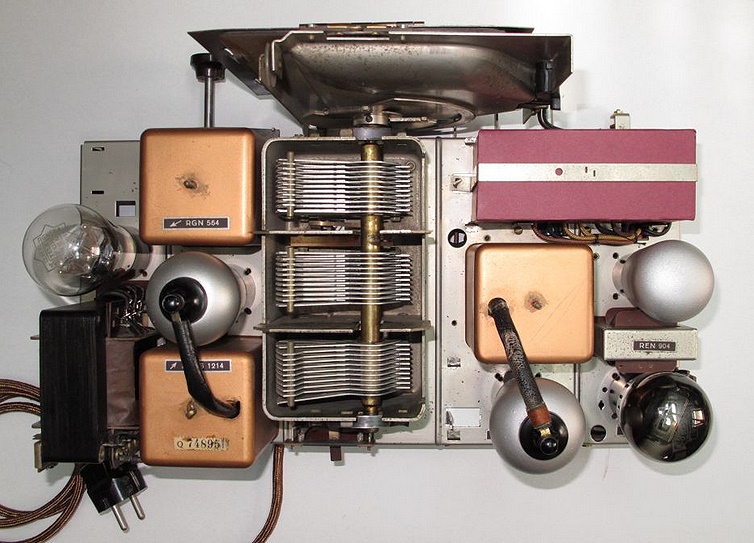

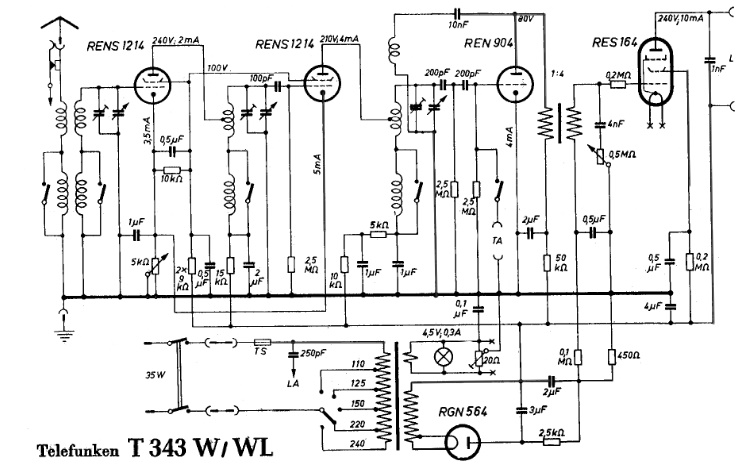

Tischgerät als Dreikreiser. Schaltbild bei "Details 2" und weitere Fotos bei "Andere Ansicht" und "Deteils 1".

Technische Daten
Schaltung:	Geradeaus
Röhren/Halbl.:	5 (2 x RENS1214, REN904, RES164, RGN564)
Kreise:	3
Frequenzen:	LW, MW
Lautsprecher:	1 (hochohmig)
Spannungen:	110 - 230 Volt Wechselstrom

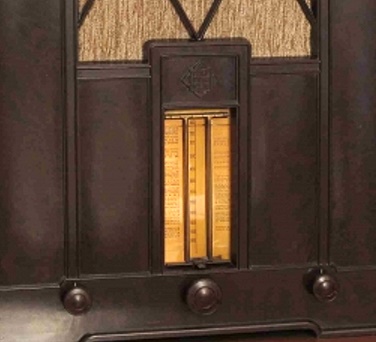

Gehäuse:	Bakelit im Art Deco - Stil
Skala:	rechteckiger Lineal-Typ mitte unten
Abstimmung:	Drehkondensatoren
Komfort:	TA-Anschluß ohne Lautstärkereglung. Klangblende
Gewicht:	15 kg
Maße:	41,5 x 50,5 x 25 cm
Bemerkung 1:	Entbrummer, Rückkopplungs-Audion (dabei Rückkopplung fest eingestellt).
Bemerkung 2:	Lautstärkereglung in HF-Vorstufe. Lichtnetz-Antenne
Bemerkung 3:	Die Fotos wurden von "Debo" aus dem Wumpus-Gollum-Forum bereit gestellt
Gruppe:	(F) (Art Deco)

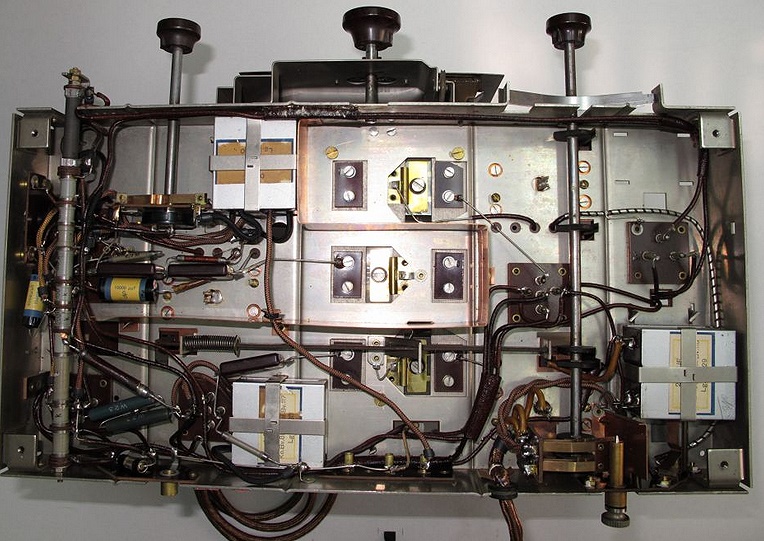

Details 1:	anzeigen ...
Details 2:	anzeigen ...

Für die Richtigkeit gezeigter Schaltbilder oder technischer Daten wird keine Garantie übernommen!
