Loewe OE333 im Holzgehäuse
| Modell: | OE333 im Holzgehäuse | | Herstellungsjahr: | 1926 |
| |
| Beschreibung |
Ortsempfänger mit Mehrfach- Multifunktionsröhre 3NF. Seltenheit. Es handelt sich um einen reinen Ortsempfänger ohne Rückkopplung mit zweistufigen NF-Verstärker mit Eignung für Lautsprecherempfang. Durch die wechselbare Antennenspule und Schwingkreisspule konnten verschiedene Frequenzbereiche empfangen werden.
Die Röhre 3NF beinhaltet 3 Röhrensystem und zusätzliche in Glas geschweißte Bauelemente. Mit ein Grund für die Mehrfachröhre mag in den damaligen Lizenz-Patent-Vorgaben für Röhren durch Telefunken oder Besteuerung von Röhren gelegen haben.
Zubehör: "Kleiner Loewe-Satz" 5 Spulen mit 35, 50, 75, 150, 200 Wdg.
Weitere Photos des OE333 in der etwas späteren Bakelit-Variante hier ...
Weitere Informationen zu den Loewe Mehrfachröhren

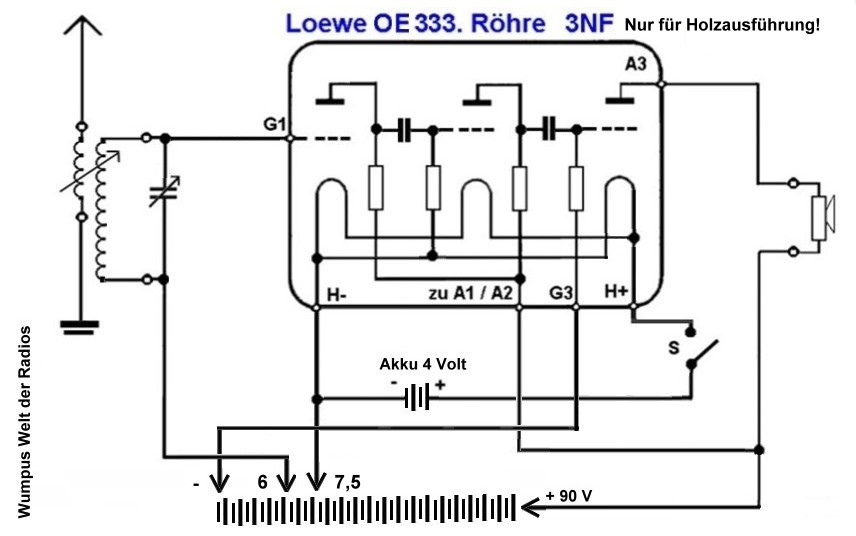

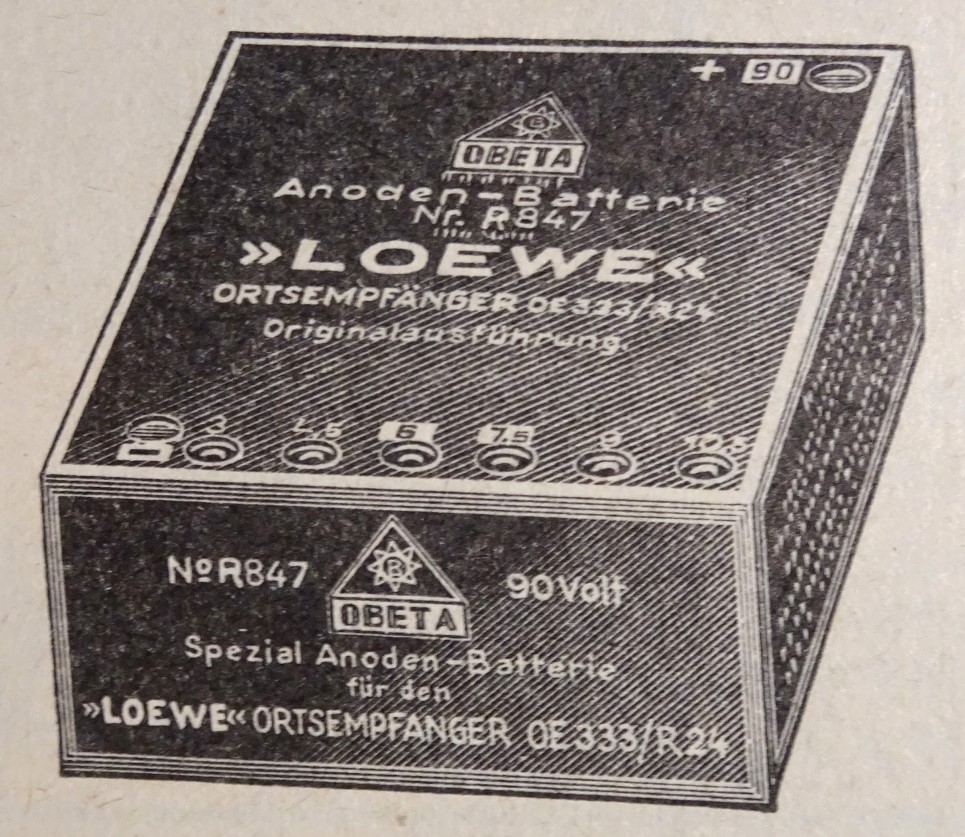

Bedienungsanleitung des OE33 (Holz) bei "Details 1", Schaltbild bei "Details 2". Anodenbatterie bei "Andere Ansicht".
... zur Bakelit-Variante |
| |
| Technische Daten |
| Schaltung: | Einkreiser mit Anodengleichrichtung | | Röhren/Halbl.: | 3NF (mit durchsichtigem Glaskörper) | | Kreise: | 1 | | Frequenzen: | MW (mit Wechselspulen auch LW) | | Lautsprecher: | Extern OR69 oder Kopfhörer | | Spannungen: | Anoden- Batterie 90 V / 7,5 V / 6 V. Heiz-Akku 4V. | | Gehäuse: | Holz | | Skala: | Auf Drehknopf | | Abstimmung: | Drehkondensator | | Komfort: | Variable Antennenankopplung | | Gewicht: | 930 Gr. | | Maße: | 18 x 13 x 6 cm | | Bemerkung 1: | Die Schaltung der Bakelit-Variante des OE333 weicht etwas vom OE333 Holzmodell ab! Siehe dort. | | Bemerkung 2: | Es wird an anderer Stelle immer wieder mal auf eine Audion-Schaltung verwiesen, das ist aber nicht so. | | Bemerkung 3: | - | | Gruppe: | (Einkreiser) (E) Loewe OE333 | | Details 1: | als PDF-Datei anzeigen ... | | Details 1: | anzeigen ... |
|
weitere Ansicht
|
|
