Siemens D-Zug
| Modell: | Rfv2, Rfe1, Rfv1, Rfl1
| | Herstellungsjahr: | 1924 |
| |
| Beschreibung |

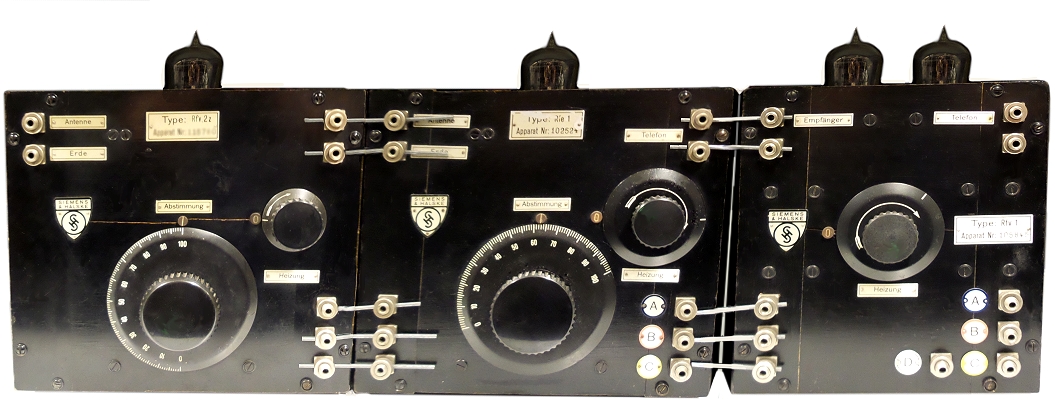

Teile der Modul-Rundfunk-Empfangsanlage, die im Volksmund auch "D-Zug" genannt wurde. Die vier hier gezeigten Module:
1) Abgestimmte HF-Verstärker RFv2
2) Audion-Stufe Rfe1
3) Trafo-gekoppelte NF-Verstärker Rfv1
4) Lautsprecher Rfl1.
Die Anlage konnte erweitert werden:
1) Messanzeiger Rfms3 (mit Zeiger-Instrument),
2) Kopfhörer-Verteiler Rfz1 /für bis zu 8 Kopfhörer.
3) Trichterlautsprecher Rfl1. (siehe 2. Photo rechts).
Durch Verwendung der HF-Vorstufe wird die Anlage zu einem selektiven Zweikreis-Empfänger. Man konnte sich aber zuerst nur den Rfe1 kaufen und einen Kopfhörer anschließen, später - wenn der Geldbeutel es zuließ - kam der Rfv1, dann der Rfl1 hinzu, schließlich der Rfv2, usw. Jedenfalls war schon der Rfe1 ein komplettes Radio.
Ähnliche Konstrukte gab es auch von AEG (A III / A I / A II), Sachsenwerk (RS / RE I / WV) und Telefunken (z.B. Telefunkon G / Telefunkon C oder Arcon HR / HV / DV).
... mehr zum Rfl1-Lautsprecher.

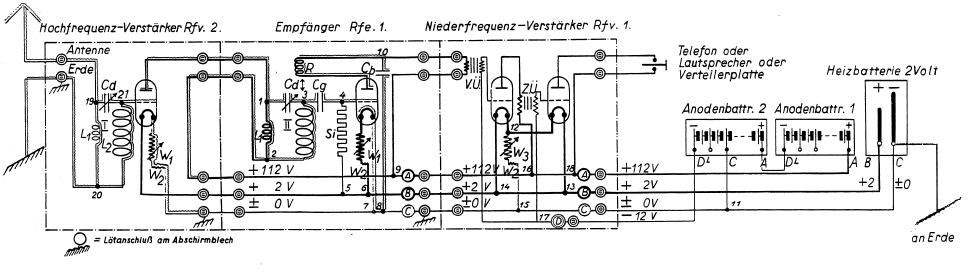

Schaltbild bei "Details 1". |
| |
| Technische Daten |
| Schaltung: | Geradeaus mit Rückkopplungsaudion | | Röhren/Halbl.: | 4 (Re86, RE86, RE84, RE84) | | Kreise: | 2 Serienkreise mit Parallel-Drosseln | | Frequenzen: | MW | | Lautsprecher: | Ohrhörer oder mit Rfl1 Trichterlautsprecher | | Spannungen: | 2-Volt-Heiz-, 110-Volt-Anodenbatterie(n) | | Gehäuse: | Holz (schwarz) | | Skala: | Auf Drehknopf, 100-er Teilung | | Abstimmung: | 2 Drehkondensatoren (Vorstufe und Audionstufe) | | Komfort: | Röhren leicht ohne Geräte-Öffnung auswechselbar | | Gewicht: | - | | Maße: | - | | Bemerkung 1: | Heute ist dieses Baugruppenradio ein rares Sammlerstück, auch preislich sehr bemerkenwert | | Bemerkung 2: | Elektrisch wurden die Module über Klemmdrahtbrücken verbunden. Anschluß für Antenne und Erde. RF1 verfügt über zwei Koppel-Transformatoren. | | Bemerkung 3: | Rückkopplungs-Audion (Rückkopplungsspule drehbar in Schwingkreisspule aber nur mit fester Verkopplung zum Frequenz-Drehko). Heizströme einzeln (bei Rfv1 gemeinsam) einstellbar in Abhängigkeit der noch vorhandenen Heizspannung. | | Gruppe: | (M) Siemens Rfv2 / Rfe1 / Rfv1 / Rfl1 (Siemens "D-Zug") | | Details 1: | anzeigen ... | | Details 2: | anzeigen ... |
|
weitere Ansicht
|
|
