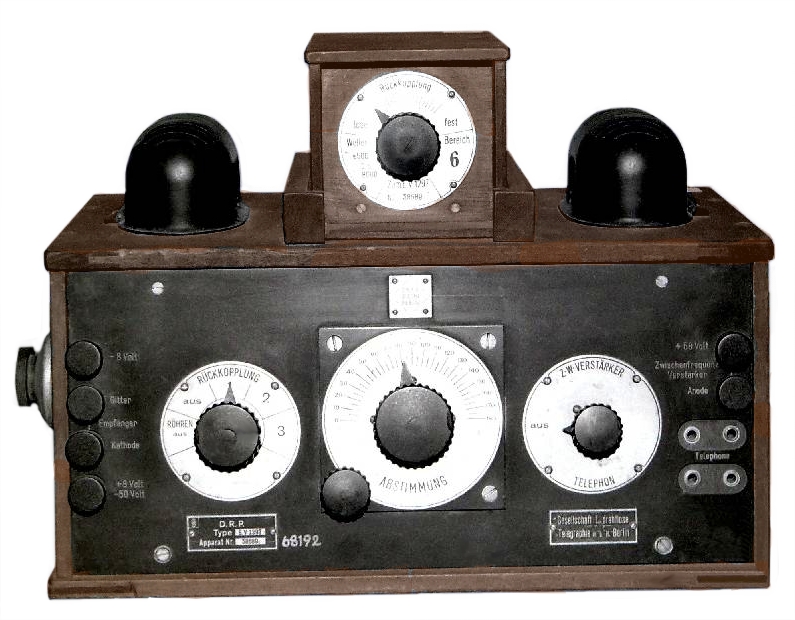

Telefunken E.V. 1297
| Modell: | E.V. 1297
| | Herstellungsjahr: | 1922 |
| |
| Beschreibung |
Früher Hochfrequenz-Verstärker mit Rückkopplung für LW-MW, noch vor offizieller Einführung des Rundfunks am 29.10.1923 in Deutschland. Das Gerät konnte auch zum Rundfunkempfang genutzt werden. Der Eingang war aperiodisch (ohne Selektion), aber im Anodenkreis der ersten Röhre befand sich der Abstimmkreis. Es konnte ein NF-Verstärker nachgeschaltet werden. Drei Röhren dienen der Hochfrequenz-Verstärkung und der Audion-Demodulation, eine Röhre der ersten NF-Verstärkung.
Es gab wohl Geräte mit unterschiedlicher Röhrenbestückung. |
| |
| Technische Daten |

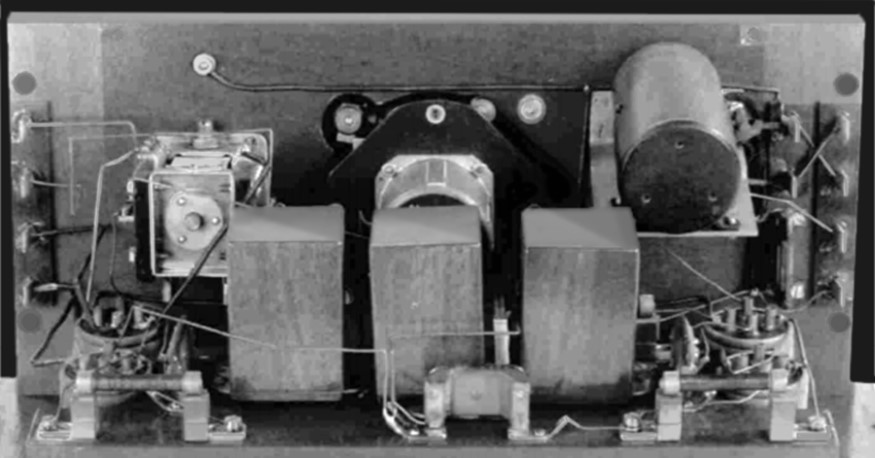

| Schaltung: | Geradeaus | | Röhren/Halbl.: | 4 (4 x RE38) Die vier Röhren befanden sich unter den beiden Abschirmkappen oben auf dem Gerät | | Kreise: | 1 | | Frequenzen: | LW, MW (250-27 000 m (8 auswechselbare Spulenkästen)) | | Lautsprecher: | kein (Anschluß für externen Ohrhörer (Telefon genannt) oder Verstärker) | | Spannungen: | 8-Volt-Heizung, 50-Volt-Anodenspannungs-Batterie | | Gehäuse: | Holz | | Skala: | Kreisskala auf Drehknopf (0-180 Grad) | | Abstimmung: | Drehkondensator-Abstimmung mit Feineinstellung | | Komfort: | Heizstrom-Einsteller. 8 Spulenkästen wechselbar | | Gewicht: | 6.4 kg | | Maße: | 39 x 26,5 x 20,5 cm | | Bemerkung 1: | HF-Teil teilweise aperiodisch mit Drosselkopplung. 2 HF-Vorstufen , dann Audionstufe, dann NF-Stufe | | Bemerkung 2: | Es konnte ein externer Zwischenfrequenz-Verstärker E.V.Z. 1300 angeschlossen werden, der insbesondere die Störfreiheit und Reichweite verbesserte. Wobei hier wohl nicht die ZF eines Superhets gemeint war. | | Bemerkung 3: | Anschluß an Rahmenantenne oder Drahtantenne | | Gruppe: | (Einkreiser) , (M) Telefunken EV1297, Telefunken EV 1297 | | Details 1: | als PDF-Datei anzeigen ... | | Details 1: | anzeigen ... |
|
weitere Ansicht
|
|
