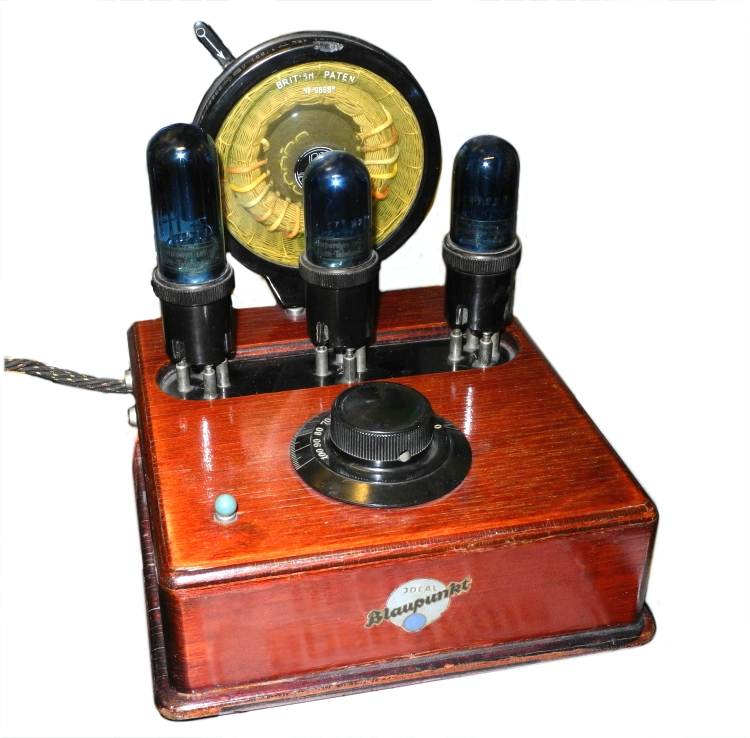

Blaupunkt (Ideal) VII
| Modell: | VII (7) | | Herstellungsjahr: | 1928 |
| |
| Beschreibung |
| Orts/Bezirksempfänge mit Audion-Rückkkopplung. Die blauen Röhren waren eine Besonderheit auch dieses Geräts. Man kann durchaus sagen: Die Farbe war eine Werbemaßnahme. Das Gerät wurde auch as "VIIB" als Baukasten angeboten. |
| |
| Technische Daten |
| Schaltung: | Geradeaus | | Röhren/Halbl.: | 3 (Superdyn (Audion, rechts), Heliodyn (NF-Vorstufe, mittig), Ampladyn (NF-Endstufe, links)) | | Kreise: | 1 (Serienschwingkreis) | | Frequenzen: | LW, MW | | Lautsprecher: | extern | | Spannungen: | 4-Volt-Heiz-, 90-Volt- / 6 Volt - Anodenbatterie | | Gehäuse: | Holz (Mahagoni) | | Skala: | Rund auf Drehknopf | | Abstimmung: | Drehko | | Komfort: | Rückkopplung / Antennenkopplung durch Schwenkhebel einstellbar | | Gewicht: | 800 Gr. | | Maße: | 18 x 18 x 20,5 cm | | Bemerkung 1: | Es konnten die umschaltbaren Multidyn-Spulen verwendet werden | | Bemerkung 2: | Der Einschalter ist der kleine Knopf vorn links, der herausgezogen wird. Er schaltete nur die Heizung ab. | | Bemerkung 3: | Die "blauen Röhren" galten als Typen nach dem Low-Loss-Patent. Der Bereich um die Röhrenfassungen war schon als eine Art "gedruckte Leitungsführung" ausgeführt. | | Gruppe: | (Einkreiser) , (M) Blaupunkt VII (7) | | Details 1: | als PDF-Datei anzeigen ... |
|

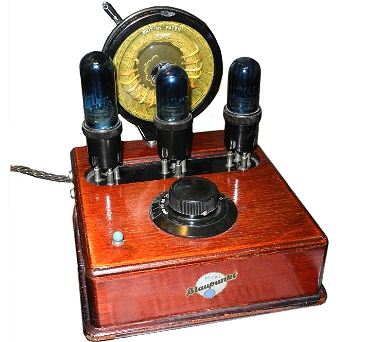

weitere Ansicht
|
|
