Saba 680 WLK
| Modell: | 680 WLK | | Herstellungsjahr: | 1937 |
| |
| Beschreibung |

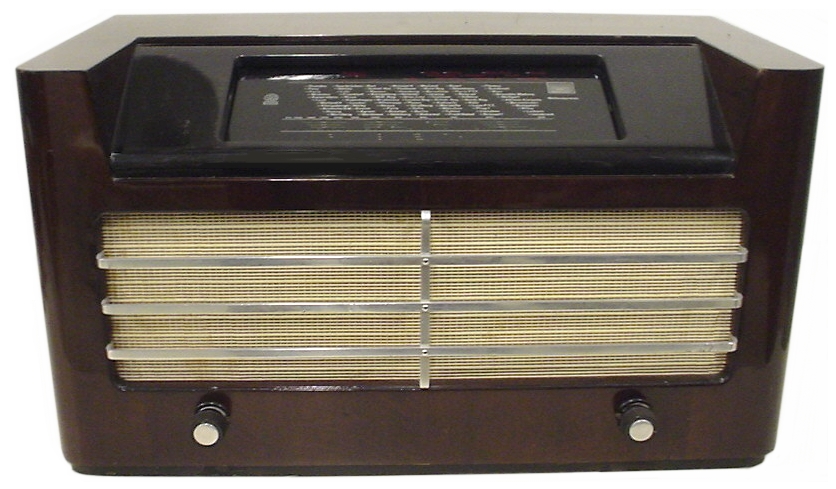

Das hier gezeigte Gerät hat keine Klappabdeckung für die oben liegende Skala. In alten Unterlagen findet man zu diesem Modell 680WLK eigentlich nur die Variante mit Klappdeckel. Hier ist also noch Recherche-Bedarf, auch die Modellbezeichnung steht noch in Fage, das im Großhandelskatalog 1937 eine andere Röhrenbestückung angegeben wird: 2 x AZ1 statt RGN2004.
... mehr Photos |
| |
| Technische Daten |
| Schaltung: | Superhet | | Röhren/Halbl.: | 8 (AF3, AK2, AF3, AF7, AB2, AF7, AL5, RGN2004) | | Kreise: | 9 | | Frequenzen: | LW, MW, 2 x KW | | Lautsprecher: | 1 (elektrodynamisch) | | Spannungen: | 110-240 Volt Wechselstrom | | Gehäuse: | Holz | | Skala: | Rechteck oben schräg nach hinten gekippt | | Abstimmung: | Drehkondensatoren (3-fach) | | Komfort: | Bandbreitenregelung (wirkt auf drei Filter), Klangregler und Klangschalter, TA-Anschluß, Zweitlautsprecher-Anschluß | | Gewicht: | 29 kg | | Maße: | 70 x 39 x 36 cm | | Bemerkung 1: | Abgestimmte HF-Vorstufe mit teilweiser Bandfilterschaltung | | Bemerkung 2: | Modell-Variante als 980WLK mit Motor-Abstimmung | | Bemerkung 3: | Damaliger Preis 455,25 RM. Schaltbild bei "Details 1" | | Gruppe: | (M) Saba 680 WLK | | Details 1: | als PDF-Datei anzeigen ... |
|
weitere Ansicht
|
|
