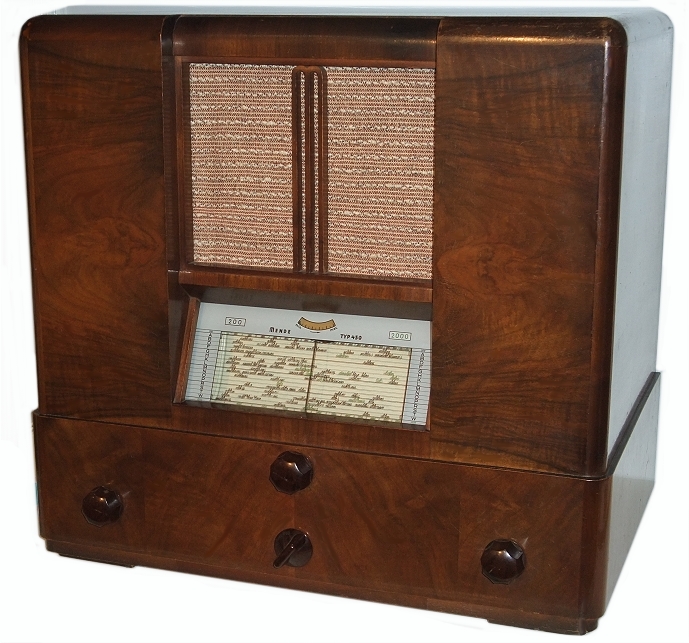

Mende Ultra-Selektiv 450W
| Modell: | Ultra-Selektiv 450W | | Herstellungsjahr: | 1934 |
| |
| Beschreibung |
Hochselektiver Geradeaus-Empfänger, der auch damaligen Superhets nicht nachstand. Ein Spitzenprodukt damaliger Technik. In diesem Jahrgang bei Geradeausempfängern weit vorn.
Weitere Besonderheit: Gute Fading-Regelung durch zusätzliche Triode, selten bei Geradeausempfängern. Allerdings war das Gerät auch eigenschwingungs-empfindlich. |
| |
| Technische Daten |
| Schaltung: | Geradeaus-Empfänger | | Röhren/Halbl.: | 7 (2 x RENS1294, RENS1264, RENS1204, REN1004, RENS1374d, RGN1064) | | Kreise: | 5 !!! | | Frequenzen: | LW, MW, (KW ???) | | Lautsprecher: | 1 (elektrodynamisch) (6 Watt Endstufe), hochohmiger Zweitlautsprecher-Anschluß | | Spannungen: | 110 - 240 V Wechselstrom | | Gehäuse: | Edelholz | | Skala: | Rechteck. Es gibt 16 Sendernamen-Reihen (Buchstaben A-W) Oben in der Skala zeigt ein kleines Fenster den eingestellten Grad der Antennenankopplung dar? | | Abstimmung: | 5-Kreise (Bandfilter + Einzelkreis) - Einknopfabstimmung ! Die Spulen standen senkrecht in großen Abschirm-Zylindern. | | Komfort: | Fadingregelung, Klangblende, Bandbreite trotz 5 Kreisen auf 4,5 KHz eingestellt. Empfindlichkeitswähler, (Antennen-Ankopplungs-Regler), TA-Anschluß, | | Gewicht: | 28 kg | | Maße: | 55 x 52 x 37 cm | | Bemerkung 1: | Drei HF-Stufen (2 Bandfilter, 1 Einzelkreis und Teil-Aperiodisch), 1 Anoden-Gleichrichter-Stufe (kein Audion), 2 NF-Stufen , automatisch beim Einstecken einer externen Antenne abschaltbare Lichtnetz-Antenne. | | Bemerkung 2: | Damaliger Preis 450 RM, | | Bemerkung 3: | Schaltbild bei "Details 1". 4 umschalbare Skalenbirnen.
Textauszug aus dem Großhandelskatalog 1934/35:
Gehört zu den hochwertigsten Empfängern des Marktes. Seine hohe Röhrenzahl in Verbindung mit der technischen Ausstattung ermöglichen Empfang des größten Teils der europäischen Sender und abends alles Erreichbaren. Fernempfang ist gleich Nahempfang, Er übertrift bald jede Anforderung , die an einen Empfänger gestellt werden kann. | | Gruppe: | (Fünfkreiser) (M) Mende Ultra-Selektiv 450W | | Details 1: | als PDF-Datei anzeigen ... |
|
weitere Ansicht
|
|
Hinweise / Umfangreiche Suchfunktionen / Gesamtliste aller Exponate / Unbekannte Begriffe?
Für die Richtigkeit gezeigter Schaltbilder oder technischer Daten wird keine Garantie übernommen!
