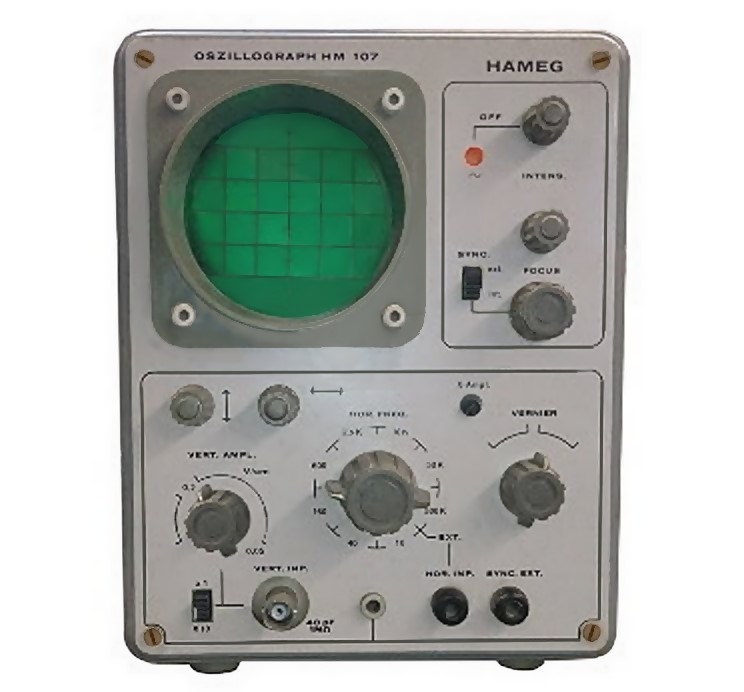

Hameg HM107-7
| Modell: | HM107-7 | | Herstellungsjahr: | 1968 |
| |
| Beschreibung |
Unter dem Modellnamen HM107 sind diverse Modelle des Oszillographen (Oszilloskop) gebaut oder als Bausatz angeboten worden. Diese Modellvarianten unterschieden sich nicht nur in Details. I Das hier gezeigt Modell als Bausatz hatte eine BNC-Eingangsbuchse und schon 4 Transistoren neben der Röhrenbestückung.
Das gezeigte Modell war das letzte der erfolgreichen preiswerten Reihe. |
| |
| Technische Daten |
| Messgerät-Art: | Oszillograph | | Röhren/Halbl.: | Röhren: EC92, 2 x ECC85, ECC88, EZ80, DG7-32
Transistoren: 4 x BC107 | | Funktion 1: | Y-Kurvendarstellung. | | Funktion 2: | Synchronisierbar intern und extern | | Funktion 3: | X-Eingang ansteuerbar | | Spannungen: | 220 Wechselstrom. Anodenspannung für "Bild"röhre 630 Volt | | Gehäuse: | Metall | | Anschlüsse: | 4 (BNC: 1 MOhm 40pf / Masse / H-Inp./ Synch. Ext.) | | Zubehör: | Mess-Kopf | | Gewicht: | ? | | Maße: | 24 x 16 x 20 cm | | Bemerkung 1: | Nur AC-Messung. Y-Eingangs Empfindlichkeit 50 mV. 1 MOhm bei 40 pF. Gedruckte Platine. | | Bemerkung 2: | Bandbreite max. 4,5 MHz Ablenkfrequenz in 8 (9) Stufen einstellbar mit Feineinstellung (Vernier), Zeitbasis: X-Freq. 10 Hz - 500 kHz | | Bemerkung 3: | Intern / Extern Synch. 1/10 Abschwächer. Vert / Hor - Lage Einstellung. Helligkeitseinstellung, Fokus-Einstellung. | | Gruppe: | (Z) |
|
weitere Ansicht
|
|
