Deutsche Wehrmachtsröhren. 1933-1945 und 2.Weltkrieg, Nachkriegszeit

Zurück zu "Röhren"

Erste deutsche Wehrmachtsröhren- Seite, seit 28.3.1996.

Ca. 275 Röhren gelistet. Diese Röhren sind nicht zu verkaufen.

Themenauswahl:

Einführung
Beispiele aus meiner Sammlung
Liste der Luftwaffenröhren
Liste der Heeresröhren
Liste von anderen Typen
Röhren-Ziehknöpfe

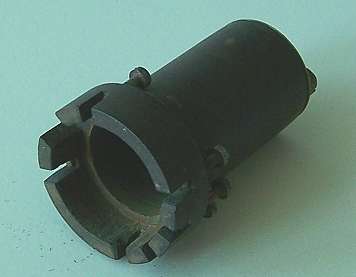

Röhrenfassungen, Röhrensockel

Einführung: Wehrmachtsröhren stellten vor und während des zweiten Weltkrieges (1939-1945) den technischen Höhepunkt der damaligen Möglichkeiten in Deutschland hinsichtlich der Röhrentechnik dar. Allerdings verfügten die damaligen Gegner ebenfalls über Hochleistungsröhren (insbesondere in der GHz-Technik).

Warum gab es überhaupt "Wehrmachtsröhren"? Die Zielsetzung der normalen Radioröhren dieser Jahre war es, preiswerte Röhren als Massenware mit durchschnittlicher Lebendauer zu bieten.

Das Militär wollten bessere Röhren haben, die genauer in Ihren Toleranzen waren und auch eine verbesserte Lebensdauer hatten, sowie auch besser gegen Stöße im rauhen Kriegseinsatz gerüstet waren. Deshalb gab es auch für viele Wehrmachtsröhren stark schützende Röhrenfassungen. Außerdem konnten übliche Radioröhren nicht für militärische Spezialaufgaben (wie UHF / SHF -Technik / Radar, usw.) verwendet werden.

Für die Rundfunktechnik waren die Wehrmachtsröhren teilweise deshalb interessant, weil in den ersten Nachkriegsjahren ein großer Mangel an Radioröhren herrschte. Röhren waren Verbrauchsmaterial. Deshalb nutzten Bastler und Industrie gern die großen Lagerbestände der Wehrmachtsröhren, um daraus sogenannte "Notradios" aufzubauen oder bestehende Radios umzurüsten.

Eine Besonderheit war bei vielen Wehrmachtsröhren die Art der Röhrensockel mit einem Griffteil zum schnellen Röhrenwechsel.

Legende wurde in diesem Zusammenhang die RV12P2000 (ein wirkliches Massenprodukt). Mir ihr konnte man (fast) jede Röhre nach Umbau in Radios ersetzen. Die RV12P2000 wurde u.a. als Triode und sogar als Diode (einschließlich Netzgleichrichter) verwendet. Gern kam sie auch auf Adaptersockeln zum Einsatz. Auch bei Funkamateuren war die RV12P2000 lange Jahre das "Bastel-Arbeitspferd".

... zum Seitenanfang

Auf Photos klicken

Beispiele Einige Beispiele aus meiner Sammlung von Wehrmachtsröhren Die Systematik der Wehrmachtsröhren (Luftwaffe und Heer) finden Sie weiter unten auf dieser Seite ... zum Seitenanfang
Hersteller	Röhren-Bezeichnung Für mehr Details auf die Photos klicken.	System	Bemerkungen

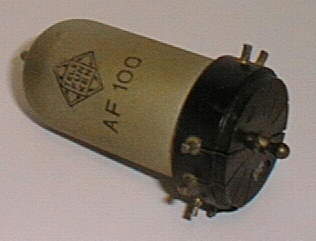

Telefunken	AF100	Pentode	HF-Verstärker, Breitbandverstärker. Oft bei Marine. Heizung 4 V / 0,7 A

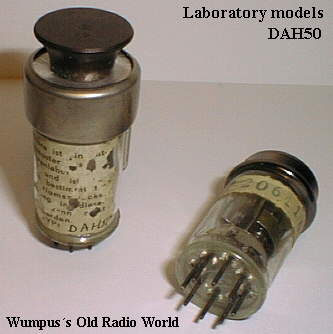

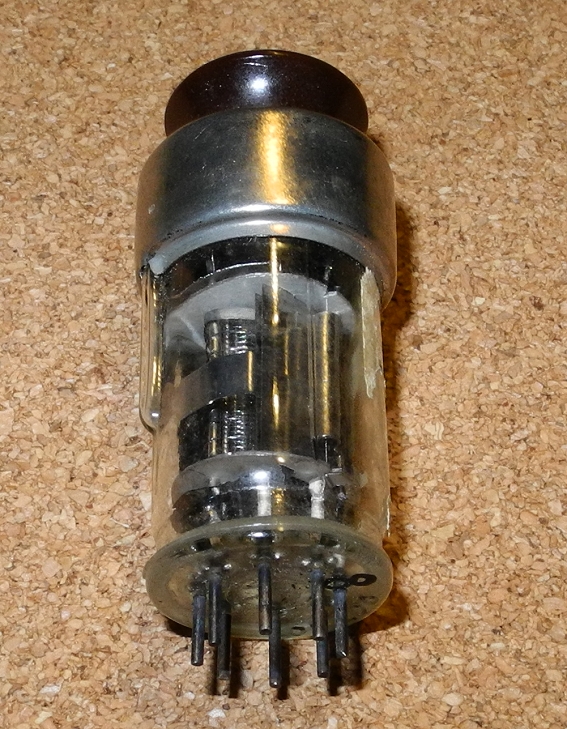

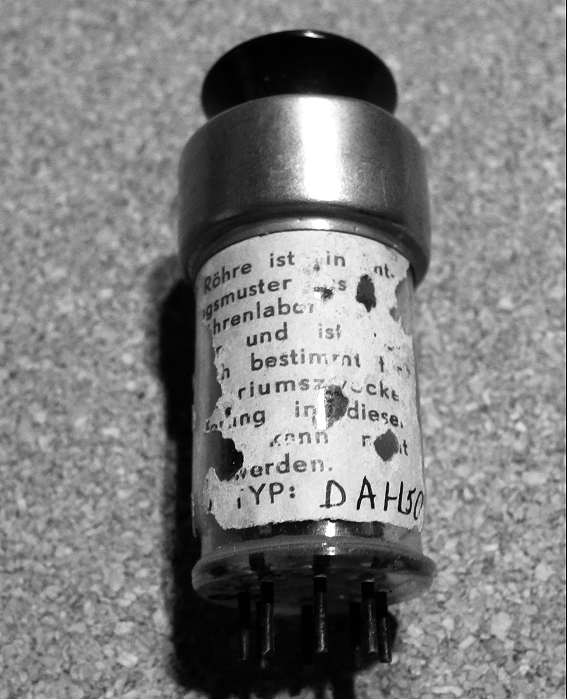

Labor-Modell	DAH50 oder RV1PG1 ? Der Hinweis auf die RV1PG1: Die mir bekannten Exemplare der RV1PG1 haben einen Metallring mit einer Einschnürung. Wer hat ein Exemplar, welches beim Metallring genau so aussieht wie meine "DAH50"? Bisher habe ich eine DAH50 nur als deutlich größere Röhre mit Octal-Sockel mit einer roten Glasumhüllung von Philips gesehen. Diese DAH50 kam um 1941 heraus. email: info@welt-der-alten-radios.de	Heptode / Diode	Labormuster? Zweifel am Labormuster: Ich habe die Röhre (siehe Photo mit Typenvermerk) vorläufig zur DAH50 erklärt, mit Restzweifeln. DH7UHU, Peter Greil, machte mich aufmerksam: "Bei dem Bild handelt sich nicht um ein Labormuster der DAH 50, sondern wahrscheinlich um die RV 1 PG 1, eine Raumladegitter-Hexode mit Diode von Philips/Valvo für die Wehrmacht." Vielen Dank für den Hinweis. Meine Vermutung auf "Labormuster" bezieht sich auf den Aufkleber mit Hinweis auf die DAH50. Vielleicht war das aber nur ein Hinweis auf Verwendungsänlichkeit? Hier nochmals zwei Photos in höherer Auflösung der DAH50?:

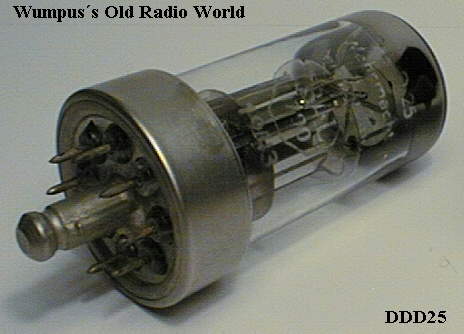

Valvo	DDD25	Duo Triode	Eingesetzt auch in "Dorette". Heizung 1,2 V / 0,1 A
Lorenz	DS310	Triode	UHF Eichelröhre (Erste deutsche Eichelröhre) Der kompakte Aufbau machte sie im UHF-Bereich als Mischer und Oszillator gut wirksam. Heizung 2 V / 0,78 A
Telefunken	LD 1	Triode	UHF-Senderöhre Heizung 12,6 V / 0,1 A

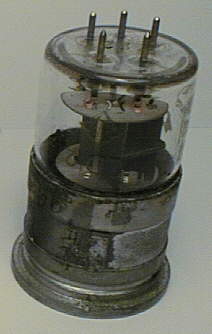

Telefunken	LD2	Triode	UHF-Senderöhre Heizung 12,6 V / 0,175 A

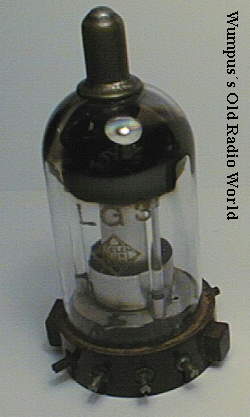

Telefunken	LG3	Gleichrichter	Hochspannung. Zweiweg-Impulsgleichrichter Heizung 12,6 V / 0,3 A
Telefunken	LS 52	Pentode	Senderöhre, selten Heizung 12,76 V / 0,7 A (Photo zeigt die Röhre ohne die Metallschutzschicht)
Telefunken	LV 5	Tetrode	NF-Verstärker Heizung 12,6 V / 0,22 A

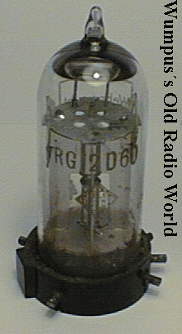

Telefunken	RG12D60	Doppelgleichrichter	Heizung 12,6 V / 0,2 A

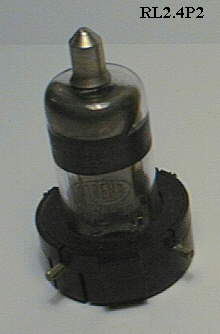

Lorenz	RL2,4P2	Pentode	VHF Heizung 2,4 V / 0,165 A

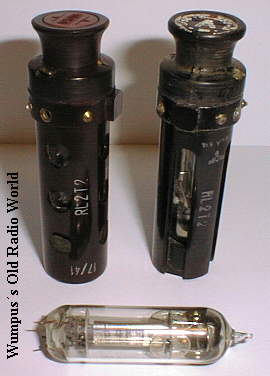

TeKaDe	RL2T2	Pentode	Sendeendröhre , Oszillatorröhre mit fest montierten Röhrensockelgriff

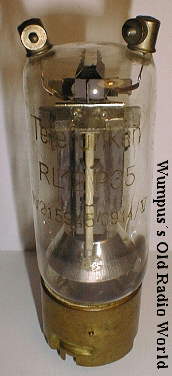

Telefunken	RL 12 P 35	Pentode	Sendeverstärker
Telefunken	RL 12 T 15	Triode	Senderöhre

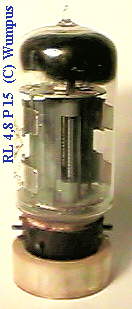

Telefunken	RL 4,8 P 15	Pentode and Diode	Senderöhre, selten

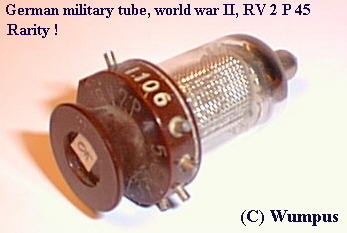

Telefunken	RV2P45	Pentode	Keine RV2,4P45 !Selten! Mit fest montierten Röhrensockelgriff

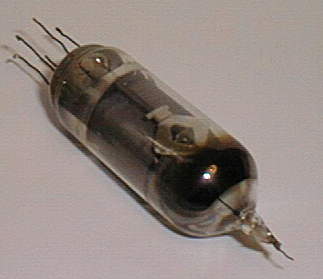

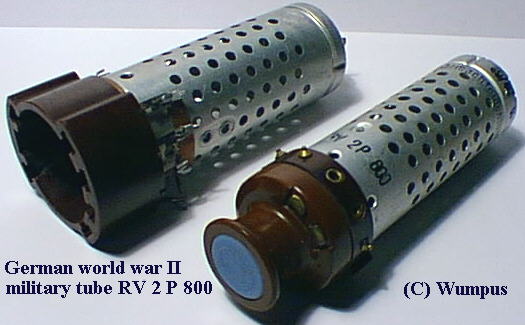

Telefunken	RV2P800	Pentode.	HF-Verstärker. Photo der Glasröhre. Mit fest montierten Röhrensockelgriff

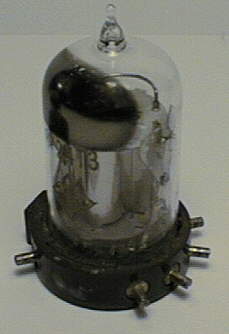

Telefunken	RV2,4T3	Triode	Oszillator / NF-Verstärker Heizung 2,4 V / 0,06 A (Danke für den Hinweis bezüglich der Triode an DL7UHU)
Telefunken	RV12P2000 Gerade in Nachkriegs-Notradios und ähnlichen Bauprojekten wurde die Röhre gern beim Anodenstrom im Überlast-Modus betrieben. Die Röhre hielt das sogar eine gewisse Zeit aus. War sie verbraucht, griff man in die Kiste und holte eine Ersatz-Röhre heraus.	Pentode.	HF-Verstärker, NF-Verstärker. Heizung 12,6 V / 0,075 A. Anodenstrom um 2-4 mA Frequenzbereich bis ca. 300 MHz. Eingesetzt ab ca. 1937. Die wahrscheinlich am meisten genutzte Wehrmachtsröhre. Die Röhre wurde auch in Größenordnungen nach dem zweiten Weltkrieg in Radios eingebaut. Viele "Notradios" der ersten Nachkriegsjahre nutzten gern die RV12P2000. Dabei mussten gewisse Kompromisse hinsichtlich der 12 Volt Heizspannung eingegangen werden. Es gab hierbei schonmal abenteuerliche Versorgungspannungs-Schaltungen ... Die Röhre wurde sogar noch bis Anfang der sechziger Jahre in der DDR produziert. Diese Röhre wurde in großen Mengen produziert. Es gab infolge dessen noch längere Zeit große Bestände. Es wurden sogar Trickschaltungengenutzt, um Radios nach dem WW II umzubauen. Garnicht selten wurden z.B. zwei RV12P2000 parallel geschaltet (als Netzgleichrichter und / oder als NF-Endstufe. Insbesondere auch Funkamateure nutzen die Röhre gern für alle möglichen und unmöglichen Bauvorhaben.

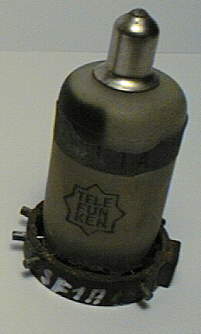

Telefunken	SF1A	Pentode	später bezeichnet als RV12P2000. Vorläufer der RV12P2000.

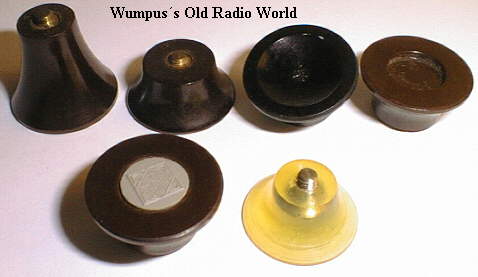

Röhrenzieher-Knöpfe von verschiedenen Herstellern

Für einige Wehrmachtsröhren gab es Röhren-Zieher zum Aufschrauben auf die Röhrensockel, da diese Röhren tief in Spezialfassungen steckten und anders nicht entnommen werden konnten. Diese Röhrenzieher konnten auch von den Röhren abgeschraubt werden. Einige Typen hatten auch fest verankerte Abzieher, wie z.B. die RV2P800 oder RL2T2.

... zum Seitenanfang

Liste von Wehrmachtsröhren. Systematik.

Teil 1. Luftwaffenröhren

Auf manchen Röhren sind Aufdruck-Kürzel zu finden. So bedeutet z.B. RLM = Reichsluftfahrtministerium und BAL = Bauaufsicht Luft.

... zum Seitenanfang

Der Begriff Wehrmachtsröhren ist eigentlich ein Oberbegriff. Das damalige Militär unterschied relativ streng zwischen "Luftwaffenröhren", "Heeresröhren" und bedingt auch "Marineröhren".

Generelle Informationen Luftwaffe
1. Buchstabe	2. Buchstabe
L	B = Anzeigeröhre
	D = UHF Senderöhre
	F = Bildröhre
	G = Gleichrichter
	K = Stabilisator
	M = Magnetron
	S = Senderöhre
	V = Verstärkerröhre
	Z = Klystron

Röhre	Typ	Heizung
LB1	Anzeigeröhre	12.6V
LB2	Anzeigeröhre	12.6V
LB7/15	Anzeigeröhre	4V
LB8	Anzeigeröhre	13V
LB9	Anzeigeröhre	13V
LB10	Mgisches Auge	13V
LB13/40	Anzeigeröhre	4V
LB13/41	Anzeigeröhre	4V?

Röhre	Typ (DT= Scheibenröhre)	Heizung	Bemerkung
LD1	Triode Oszillator	12.6V	(1). 1GHz
LD2	Triode	12.6V	(1). Sender UHF
LD3	Triode	13V	Sender 1GHz
LD5	Triode	12.6V	Sender 800MHz
LD6	Triode. DT	13V	Sender 1.4GHz. 25Kw.
LD7	Triode. DT	13V	Sender 1.4GHz. 16Kw
LD8	Triode. DT	13V	Sender 800MHz
LD9	Impuls-Triode. DT	13V	Sender 3 GHz
LD10	Triode. DT	12.6
LD11	Triode. DT	12.6
LD12	Triode. DT	12.6
LD13	Triode.
LD14	Triode
LD15	UHF Triode	12.6V
LD20	Reflex Klystron		Nachbau der 723/AB
LD23
LD60	Triode. DT	13V, 2A	Sender 2.5GHz. 10Kw.
LD70	Triode. DT	13V, 2A	Sender 2.7GHz. 16Kw
LD71	Triode. DT		Sender 3.3GHz
LD72	Triode. DT		Sender 3.4GHZ
LD75	Triode. DT		Sender 3.4GHz
LD77	Triode. DT		Sender 10GHz
LD120	Triode. DT		Sender 3.5GHz

Röhre	Typ	Heizung	Bemerkung
LG1	UHF Gleichrichter, Mischer -10 cm	12.6V
LG2	UHF Gleichrichter -40cm	12.6V	1
LG3	Hochspannungs-Gleichrichter	12.6V	1
LG4	Doppeldiode	12.6V
LG5	Doppeldiode	1.2V
LG6	Doppeldiode	12.6V
LG7	UHF Doppeldiode	12.6V
LG8	Doppeldiode	1.2V
LG9	UHF Doppeldiode	12.6V
LG10	Doppeldiode	12.6V
LG11	Mischer-Diode	13V	UHF
LG12	Doppeldiode	12.6V
LG13	Gleichrichter	12.6V
LG14	HF-Gleichrichter	6.3V
LG15	Hochspannungs-Gleichrichter	1.2V
LG16	Rauschgleichrichter	1.6V
LG17	Rauschgleichrichter	2V
LG20	Gleichrichter
LG21	Gleichrichter
LG71	Nulldiode
LG72	?
LG73	Nulldiode
LG75	Nulldiode (automatischer Schalter)
LG76	aNulldiode
LG78	?
LG200	GasTriode	12.6V
LG201	Stromtor
LG998	Stromtor	3V
LG1000	Stromtor	3V
LG1001	Stromtor	3V

Röhre	Typ	Stabilisierte Spannung
LK121	Stabilisator (LN 30407)	150V
LK1314	Stabilisator	105V?
LK199	Stabilisator (LN 28729)	150V

Röhre	Typ (Magnetron = magnet field tube)	Heizung	Bemerkung
LM29	Magnetfeldröhre	2.5V
LM115	Magnetfeldröhre	1.3V
LM119	Magnetfeldröhre	1V
LM141	Magnetfeldröhre	1.3V
LM141S	Magnetfeldröhre	2.5V
LM302	Magnetfeldröhre	1V
LM303	Magnetfeldröhre	2.4V
LM303S	Magnetfeldröhre	1.3V
LM308	Magnetfeldröhre	1V
LM318	Magnetfeldröhre	2.4V
LMS10	Magnetfeldröhre	6V	3.3 GHz. 15kW
LMS10a	Magnetfeldröhre		3.4 GHz
LMS11	Magnetfeldröhre		?
LMS12	Magnetfeldröhre	6V	2.4 GHz
LMS13	Magnetfeldröhre		?
LMS32	Magnetfeldröhre		?
LMS50/100	Magnetfeldröhre	7V, 6A. 1000V
LMS100	UHF Impuls-Röhre		3.2 GHz

Röhre	Typ	Heizung	Bemerkung
LS1	Pentode	1.9V	Sender
LS2	DoppelTriode	1.9V	Sender
LS3	DoppelTriode	1.9V	UHf Sender
LS4	Pentode	12.6V	Sender
LS5	DoppelTetrode	13V	VHF Sender
LS30	Triode	12.6V	UHF
LS50	Pentode	12.6V	Sender. 40W
LS52	Pentode	12.6V	(1). VHF Sender . 22W
LS81	Triode		Impulsröhre
LS91	Triode		Impulsröhre
LS125	DoppelPentode
LS126	DoppelPentode
LS180	Triode	6.1 V	UHF Impuls- Sender
LS300	ImpulsTriode	3V	Sender VHF
LS500	Triode		VHF
LS600	Doppeldiode	12.6 V	UHF
LS1000	UHF ScheibenTriode		Sender UHF
LS1500	Triode	6.5 V	VHF Sender
LS1501	HF-Pentode	6.3 V

Röhre	Typ	Heizung	Bemerkung
LV1	RF Pentode	12.6V
LV2	Pentode	13V
LV3	RF Pentode	12.6V	Pulse Sender
LV4	UHF duo Pentode	12.6V
LV5	Tetrode	12.6V	3
LV6	RF Pentode	6.3V
LV9	Pentode	1.2V	100MHz
LV10	Pentode	1.2V	Sender
LV11	Regelpenthode	12.6V
LV12	Doppeltriode	1.2V
LV13	VHF Triode	12.6V
LV14	Regel-Penthode, gering rauschend	12.6V
LV16	HF Pentode	12.6V
LV17	Mischer, Oszillator, Triode hexode	1.2V
LV18	TV Triode (Ballast)	0.6V
LV30	Pentode	12.6V

Röhre	Typ	Heizung	Bemerkung
LZG10	Klystron		3.3 GHz

Liste von Heeresröhren

... zum Seitenanfang

Generelle informationen Heer
1. Buchstaber	2. Buchstabe	3. Buchstabe
R	D = UHF Röhre	A = Abstimmanzeige
	G = Gleichrichter	D = Doppelgleichrichter
	F = Bildröhre	G = Gleichrichter
	L = Kraftverstärker	H = Hexode
	K = Anzeigeröhre	L = drift modulated Röhre
	S = ?	M = Magnetron
	V = Gleichrichter / Verstärkerröhre	MM = Dopel Magnetron
		MS =
		P = Pentode
		SS = ?
		T = Triode

Roehre	Typ	Heizung	Bemerkung
RD2Ma	Magnetfeldröhre	2V	1.3 GHz. 0.6 W
RD2Mb	Magnetfeldröhre	2V	2.6 GHz. 0.6W
RD2Mc	Magnetfeldröhre	2V, 0.17A	1.1 GHz. 0.5W
RD2Mc1	Magnetfeldröhre		3.3 GHz. 10W
RD2Md	WARNUNG: Viele Röhren dieses Types sind radioaktiv !!! (Thorium) Testen Sie mit einem Geiger-Mueller-Zaehler auf Strahlung. Sollte die Röhre strahlen, sind unbedingt Strahlenschutzmaßnahmen zu treffen. * (siehe weiter unten!)	2V, 0.17A	u.u. Radioaktiv! 1.5 GHz. 0.5W
RD2Md1	Magnetfeldröhre		4 GHz. 0.5W
RD2Md2	Magnetfeldröhre	2V	3.1 GHz. 0.5W.1500W
RD2MDx	Magnetfeldröhre		1.5 GHz
RD2Me	Magnetfeldröhre	2.5V
RD2Mf	Magnetfeldröhre		5 GHz ?
RD2Mg	Magnetfeldröhre	1.5V	10 GHz.0.25W
RD2Mh	Magnetfeldröhre	2V	4.5 GHz. 0.25W
RD2Mh1	Magnetfeldröhre		4.5 GHz. 0.4W
RD2,4Ga	UHF Doppelgleichrichter	2.4V	3 GHz
RD2,4Gb	UHF Doppelgleichrichter	2.4V
RD2,4Gc	UHF Doppelgleichrichter	2.4V	3 GHz
RD2,4Pa	Pentode	2.4V
RD2,4Pb	Pentode	2.4V
RD2,4Pd	UHF Pentode	2.4V
RD2,4Ta	UHF Triode	2.4V	Sender
RD2,4Tb	Triode	2.4V
RD2,4Td	Triode	2.4V
RD4Ma	Magnetfeldröhre	3.3V, 4.2V	1.5 GHz. 15W
RD12Ga	UHF Doppeldiode	12.6V	3 GHz
RD12Gb	UHF Doppeldiode	12.6V
RD12La (12T00)	UHF drift Sender tube, Oszillator	12.6V	3 GHz. 12W
(RD12Lb)	UHF drift tube
(RD12Lc)	UHF drift Sender
RD12Pb	RF Pentode	13V
RD12Ta	UHF Sender Triode, Oszillator	12.6V	1
RD12Td	Triode	13V
RD12Te	UHF Triode	12.6V	400 MHz. 3.5W
RD12Tf (DS323)	UHF Triode	12.6V	300 MHz

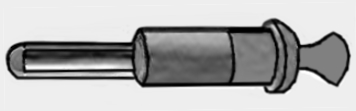

Hinweise zur obigen RD2Md
* = Röhre RD2Md: Es wird hin und wieder so diskutiert: Die Strahlung dieser Röhre ist so gering und überhaupt, das ist "nur" Alpha-Strahlung. Die komme sowieso nicht nurch das Glas durch. Das ist so nicht richtig. Die Röhre gibt auch erhebliche Gamma-Strahlung ab (die deutlich über der alter Radon-Armbanduhren liegt), wie ich mit meinem Geigerzähler feststellen konnte. Sollte das empfindliche Glas der Röhre mal brechen, könnte sich über die nunmehr zugängliche Materialstruktur auch Alpha-Material in den Raum ausbreiten und die Gefahr des unbeabsichtigten Einbringen in den menschlichen Körpers erhöhen. Es wäre auch gut, wenn einmal die Dosisleistung der Röhre gemessen werden könnte. Bei mir geht das nicht, da ich die Röhre nicht mehr besitze. Vielleicht ist es sinnvoll, auch bei anderen Röhren der RD2 - Serie, die auch optisch der RD2Md ähneln, diese hinsichtlich ihr eventuellen Strahlungsabgabe zu testen! Die Skizze ist eine Nachempfindung einer RD2Md Röhre und soll zeigen wie UNGEFÄHR die Röhren deser RD2-Serie aussahen.

Röhre	Typ	Heizung	Bemerkung
RG2D1	diode	1.9V	100MHz
RG2T50	Triode, quick switch	2V (1.9V)
RG2T80	Triode, quick switch	2V
RG2,4D1	Doppeldiode	2.4V	200MHz
RG2,4D10	duo supply rectifier	2.4V
RG12D1	Doppeldiode	13V
RG12D2	Doppeldiode	12.6V	(1). 200MHz
RG12D3	Doppeldiode	12.6V	(1). 200MHz
RG12D60	Doppelgleichrichter	12.6V	2
RG12D300	duo supply diode	12.6V
RG62	Rectifier
RG110D250	Duo supply rectifier	12.6V

Röhre	Typ	Heizung	Bemerkung
RK4MM1	display tube	4V
RK12MS1	display tube	4V
RK12SS1	display tube	13V
RK12SS2	display tube	13V

Roehre	Typ	Heizung	Bemerkung
RL1P2	VHF Pentode	1V
RL2P3	Pentode	1.9V	Sender 70 MHz
RL2P3A	Pentode	2V	Sender 70 MHz
RL2T2	Pentode	1.9V	(1). Sender 150 MHz
RL2,4P2	VHF Pentode	2.4V	Sender 300 MHz
RL2,4P3	Pentode	2.4V	(3). Sender 100 MHz.
RL2.4P6	Pentode	2.4V
RL2,4T1	VHF Triode	2.4V	(3). Sender 650 MHz
RL2,4T4	duo Triode	2.4V	Sender 150 MHz
RL4,2P6	AF power amplifier	4.2V	Sender 120 MHz
RL4,2P40	Sender Pentode	4.2V	Sender 70 MHz
RL4,8P15	Pentode, diode	4.8V, 0.6A	Sender 60MHz
RL12P2	UKW Pentode	12.6V	Sender 300 MHz
RL12P10	Pentode	12.6V	Sender 120 MHz
RL12P35	Pentode	12.6V	(1). Sender 70 MHz. 20W
RL12P50	Pentode	12.6V	Sender 120 MHz
RL12P50A	Pentode	13V
RL12T1	UHF Triode	12.6V	(1). Sender 600MHz
RL12T2	UHF Triode	12.6V	(1). AF-amplifier
RL12T15	VHF Triode	12.6V	Sender 60 MHz
RL12T75	pulse Triode	12.6V	Sender 15 MHz

Roehre	Typ	Heizung	Bemerkung
RS12Tf	Pentode		Sender. UHF

Roehre	Typ	Heizung	Bemerkung
RV1PG1	Septode, Duode	1.2V
RV1,5T30	Triode, schneller Schalter	1.8V
RV2P45	Penthode, selten!	2 V (1.9V)	1
RV2P700	Pentode	2V
RV2P800	HF Pentode	1.9V	3
RV2,4A1	Magisches Auge	2.4V
RV2,4H300	Regelbare Hexode	2.4V	(1). 100MHz
RV2,4P45	Hexode	2.4V	4
RV2,4P700	VHF /NF Verstärker, Pentode	2.4V	(5). 200 MHz
RV2,4P701	Regelpentode	2.4V
RV2,4P710	HF Pentode	2.4V
RV2,4P711	Regelpenthode	2.4V
RV2,4P1400	HF Pentode , rauscharm	2.4V
RV2,4Pa	Pentode	2.4V
RV2,4T3	Tetrode	2.4V	1
RV2,4T3L	Triode	2,4 V	1
RV12A1	Magisches Auge	2.4V
RV12H300	Regelmischer, Hexode	12.6V	100MHz
RV12P2000	HF-VHF Pentode. (meist verwendete Wehrmachtsröhre, auch später als universeller Ersatz in den material-armen Jahren nach dem 2. Weltkrieg)	12.6V	(20). 300 MHz
RV12P2001	Regelbare HF-VHF Pentode	12.6V	3
RV12P3000	RF-VHF Pentode, rauscharm	12.6V
RV12P4000	HF Pentode	12.6V
RV12Pa	Pentode	12.6V

Andere Typen ... zurück zum Seitenanfang
Röhre	Typ	Heizung	Bemerkung
4671	Triode		~955
4672	Pentode		~954
4674	Diode?
4675			~4671, 4V
4676			~4672, 4V
4695			~956
AC100	Triode	4V, 0.65A	NF-Verstärker
AC101	Triode	4V, 0.65A	NF-Verstärker
AD100	Triode	4V, 1.6A	NF Endverstärker
AD101	Triode	4V, 0.65A	NF Endverstärker
AD102	Triode	4V, 1.6A	NF Endverstärker
AF100	Pentode	4 V, 1.6A	Mischer
AH100	Hexode	4V, 1.1A	Mischer
D1C	Eichelröhre, Triode	1.2V	957
D1F	Eichelröhre, Pentode	1.4V
D2C	Eichelröhre, Triode	1.2V	958
D2F	Eichelröhre, Penthode	1.4V
D3F	Eichelröhre, RF Pentode	1.2V	959
D11F	Eichelröhre, RF Pentode	1.4V
D12F	Eichelröhre, RF Pentode	1.4V
DAC41w	Triode, Doppeldiode	1.2V	NF-Verstärker
DC41w	Triode	1.2V	Sender
DAH50	Labor Test-Modell	1.2 V	2
DCH41w	Triode, Hexode	1.2V
DDD25	Duo power Triode	1.2	3
DDD41w	duo power Triode	1.2V
DF41w	Pentode	1.2
DL41w	Leistungs-Pentode	1.2V	NF-Verstärker
DS310	UHF 2 Watt Triode (Eichelröhre)	2 V	1
DS311	Triode. Eichelröhre	12V ?	UHF
DS320		5 V
DS323	Triode	13V	~RD12TS
E1C	Eichelröhre, Triode	6V	~4671
E1F	Eichelröhre, Pentode	6V	~4672
E2F	Eichelröhre, Pentode	6V	~4695
LB10	Abstimmanzeige
LDR P	Driftröhre?
LZG10	Driftröhre?
MC1	Triode	1.9 V
MF2	Triode (Pentode?)	2V	~RV2P700
MF6	Pentode	1.9 V
NE5R	?

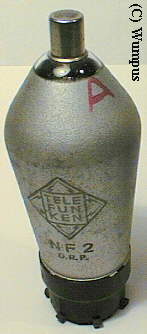

NF2 (CF7)	Pentode	13V, 0.195A
NF3 (CF2)	Pentode	13V
NF4 (RV12P4000)	Pentode	13V, 0.195A
NF6 (RV12P2000)	Pentode	13V
NF102	Pentode
QF100	Pentode		~AF100
QZ100	Doppelgleichrichter		~RG12D300
TS41	Triode		Sender
TS60	Triode		Sender
S318
SA1	Diode	4V, 1A
SA2	Diode
SA100	Diode	1.9V, 0.32A	KW
SA101	Diode	1.9V, 0.32A	VHF
SA102	Diode	1.9V, 0.35A	VHF
SD1	UHF Triode
SD1A	2W Triode	1.9 V	(1). UHF
SD3	UHF Triode
SD6/12/10	Kraft-Triode
SD101	Triode
SF1A	RF Pentode	1.9A, 0.5A
SF1A (later RV12P2000)	HF-VHF Pentode	1.9 V	1

Röhrenfassungen, Röhrensockel

... zum Seitenanfang

Ein Beispiel für eine militärische Schutzfassung: Die Röhre RV2P800 hatte selbst schon einen Metallschutzkäfig, Ausserdem wurde sie in eine Metallfassung eingesetzt, die weiteren mechanischen Schutz aufbaute. Die Durchlöcherung diente der besseren Wärmeabfuhr aus dem Inneren der Röhre.

Links: Röhrenfassung, rechts Röhrensockel

Es war wohl um 1939-1945 schwierig für Zivil-Personen an Wehrmachtsröhren und Fassungen zu kommen. Deshalb hat beispielsweise Otto Siebenhüner um 1942 sich eine Fassung für Wehrmachtsröhren selbstgebaut. Sicher eine gelungene Lösung. (Vielen Dank an Kurt Siebenhüner für die Bereitstellung der Fassung zum photographieren.)
