Nahaufnahme: Siemens RFV 8
... zurück zum Nahaufnahme-Menü
Dieser Niederfrequenzverstärker diente in Verbindung mit dem Detektoremfänger RFE 6 zur Bildung eines einfachen Radioempfängers. Das Gerät kam 1926 auf den Markt. Röhrenbestückung: 2 x RE83. Trafokopplung. Ausgang: 2 x Kopfhörer oder (hochohmiger 2000 Ohm) Lautsprecher.

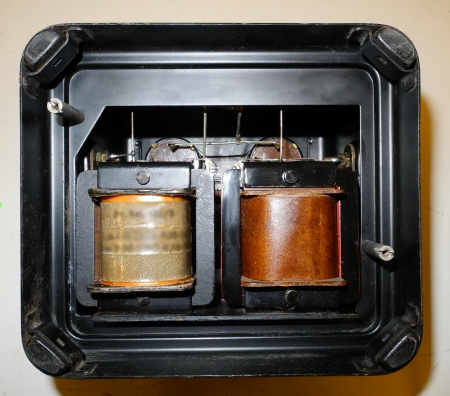

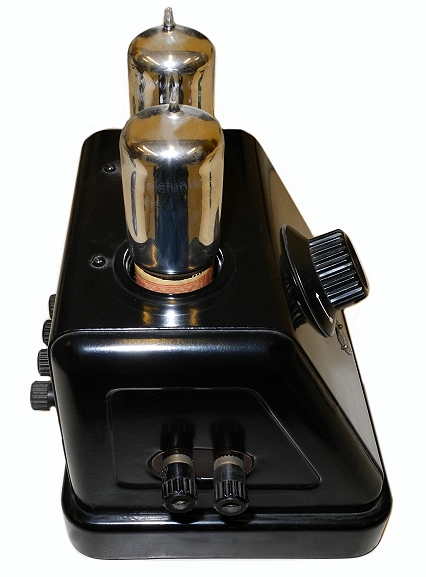

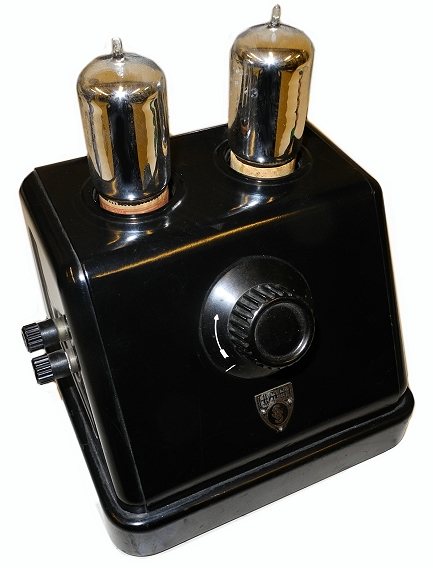

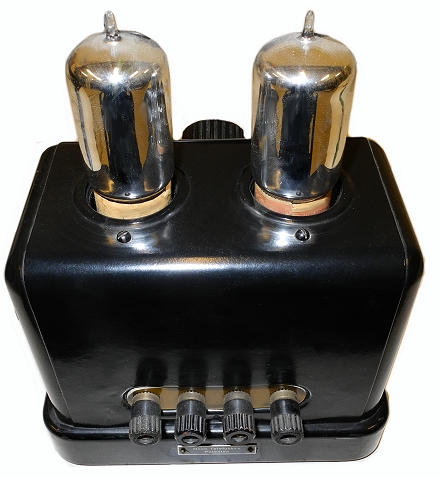

Auf die Photos klicken
|
|
|
|
|

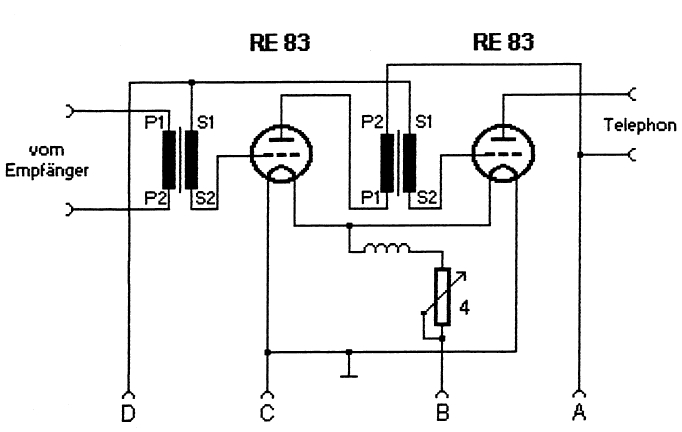

Schaltbild anklicken:
22.02.2013 / 13.12.2014
