Nahaufnahme: Freiburg Vollautomatic 12 Stereo und Bodensee Vollautomatic

... technische Daten im Online-Museum
... zurück zum Nahaufnahme-Menü





bodens.jpgDieses Chassis war ein Teil der Fernseh-Radio-Truhe "Bodensee Vollautomatic 12" und im "Freiburg Vollautomatic 12 Stereo, "konstruiert 1962.

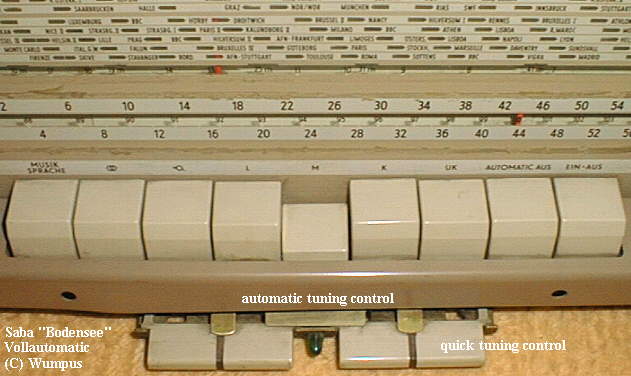

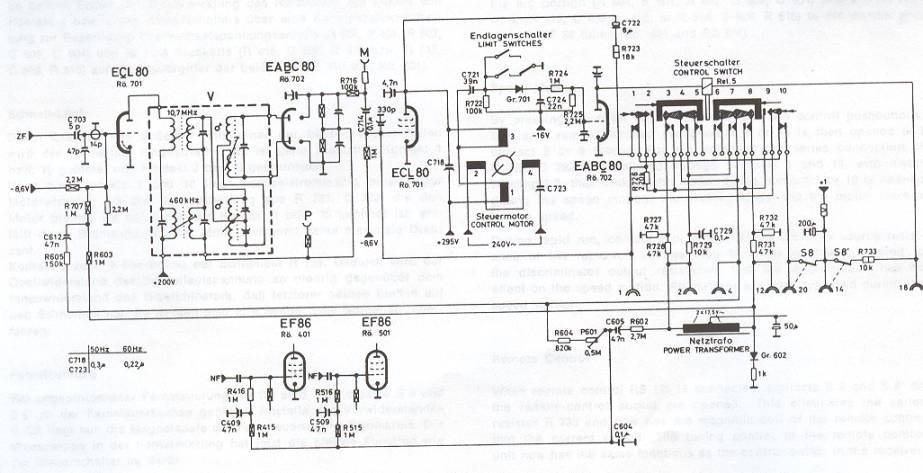

Es war ein Spitzenmodel des deutschen Herstellers SABA. Fernbedienungsanschluss. Automatischer Suchlauf (motorgetrieben). Schnell-Senderlauf. Lautstaerke-Einstellung mit Motor. Gegentaktendstufe (15W). Baender: KW, MW, LW, UKW. Roehren: 2*EC92, ECH81, EF89, EBF89, EM84, ECC83, 2*EF86, 2*ELL80, EABC80, ECL80. 5 Lautsprecher.

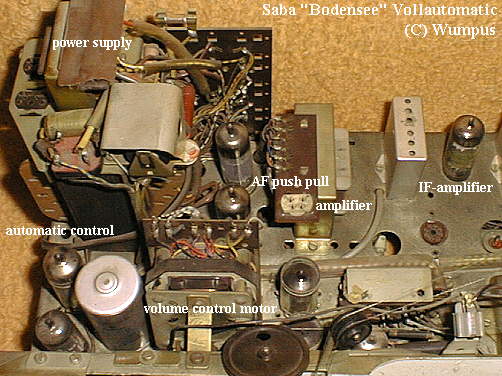

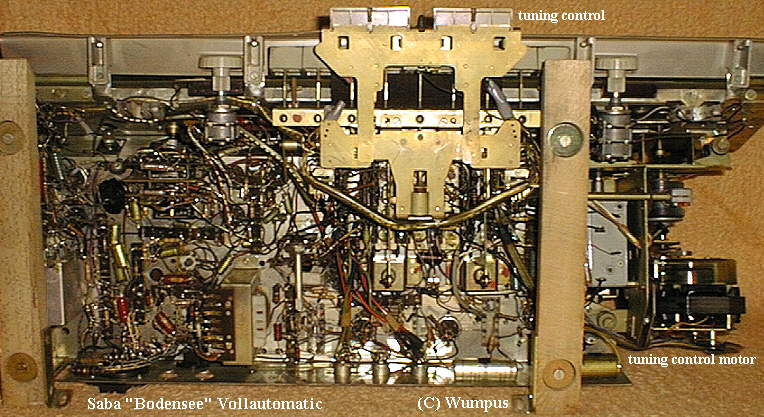

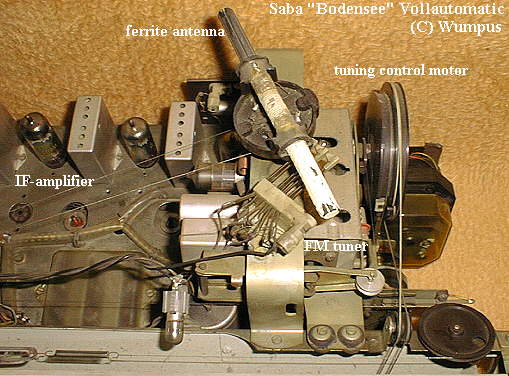

Die folgenden Bilder zeigen den recht komplexen Aufbau dieses Spitzenrundfunkgeräts der Jahre um 1962 als Nahaufnahmen:



Auf die Photos (mit dickem Rahmen) klicken
freib12.jpg bodens1.jpg  bodens9.jpg bodens3.jpg
bodens4.jpg bodens5.jpg bodens6.jpg bodens7.jpg
 bodensx.jpg      motor.jpg



Zurück zur Geräte-Seite





24.10.1997 / 13.12.2014
