Rahmen-Antennen-Detektor für DX-Empfang, Rahmenantenne für ein Radio. Version 2



aktualisiert 23.08.2018

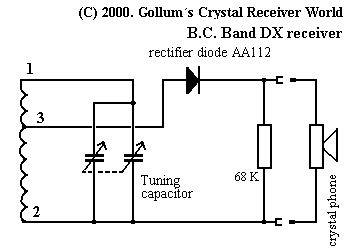

Detektorempfänger mit Rahmenantenne

schematic
Die Schwingkreisspule ist gleichzeitig die Rahmenantenne!

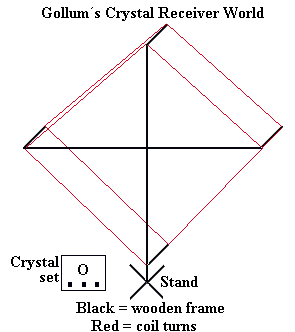

Die Rahmenantenne muss stehen, also nicht liegend aufbauen.

Eine Nutzung ist auch am Radio möglich: Dieser Schwingkreis des Detektorempfängers kann auch als abstimmbare Rahmenantenne für ein Kofferadio mit Ferritantenne genutzt werden. Dafür ist nur die Diode und der Widerstand und der Hörer wegzulassen. Stellen Sie das Radio so in den Rahmen dass die Ferrit-Antenne die meiste Energie von der Rahmenantenne bekommt. Da die Rahmenantenne abgestimmt ist, muß mit dem Drehkondensator die Frequenz der Antenne dem des Radios nachgestellt werden.

Es geht für ein Tischradio noch einfacher: Nur die Rahmenspule verwenden, Drehkondensator weglassen, die Rahmenantenne Punkt 1 mit dem Antenneneingang, Punkt 2 mit der Erde des Radios verbinden und schon haben Sie eine gute drehbare bidirektionale Richtantenne. Auch ein Versuch mit MW-Radios, die eine eingebaute Ferritantenne haben, kann sich lohnen. Das Radio selbst muss dann nicht meit Erden verbunden werden.

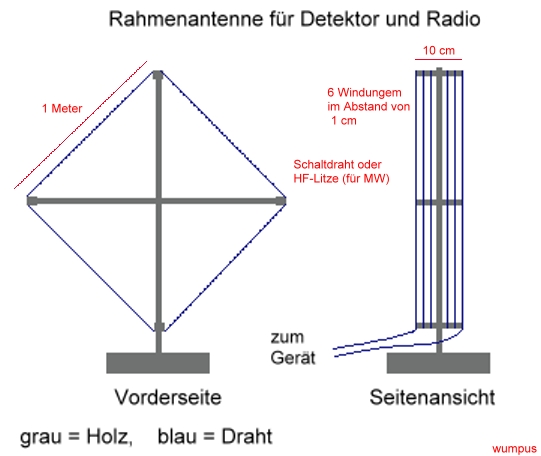

Andere Darstellung. "Zum Gerät" meint: Zu Punkt 1 und 2.

Punkt 3 ist hier nicht eingezeichnet.



Für Nutzung der Rahmenantenne mit einem Radio die Hinweise auf dieser Seite lesen.



Dieser Rahmenantennen-Detektor ist ein echter DX-Empfänger. Wenn Sie keine Aussenantenne aufbauen koennen, ist er das Mittel der Wahl. Wenn Sie fuer die Rahmenantenne HF-Litze verwenden und einen luftisolierten oder guten plastikisolierten oder luftisolierten Drehkondensator, dann haben Sie einen selektiven und empfindlichen Empfaenger.



Vorteile des Rahmen-Antennen-Detektors


  • Sie brauchen keine Antenne und Erde
  • Gute Empfangsleistung auch in Gebäuden.
  • Der Empfaenger hat eine bidirektionale Empfangs-Vorzugs-Richtung, starke Ortssender und Netz-Stoerungen oder sonstige Stoerungen koennen abgeschwaecht werden. Allerdings muessen Sie auch schwache Sender durch Drehen der Rahmenantenne "anpeilen". Die Raumwelle via Ionosphaere ist allerdings nachts nicht gut peilbar.
  • "Eichbare" Frequenz-Skala.
  • Hohe Selektion. (Lautstaerke etwas geringer als bei Standard- Detektor)
  • Unterschaetzen Sie nicht die Leistungsfaehigkeit eines Rahmenantennen-Detektors!

Mit diesem Empfaenger habe ich in Berlin, Deutschland in einer Nacht 27 Stationen aus 13 europaeischen Laendern empfangen. Groesste Entfernung (ODX) 1382 Km. Das Geraet stand in der Kueche auf dem Kuechentisch.

  • Frequenzbereich: 520-1650 KHz.
  • Drehkondensator: 2*320pf (luftisoliert) parallel geschaltet oder Einzel-Typ 500 pF (plastik-isoliert). Wenn Sie einen Doppel-360pF-Drehko verwenden wollen, veringern Sie die Windungszahl der Spule Punkt 2 zu 3 auf 4 Windungen.
  • Diode: AA112 oder 1N60.
  • Spule and Antenne, Variante 1: Masze:. A und C=76.5 cm. B= 4cm (wichtig). Von Windung zu Windung 0,5 cm Abstand. Kupfer-Lackdraht 0,5cm oder besser HF-Litze 30-60 Einzellitzen , Gesamtdurchmesser 0,5 bis 0,7 mm. Windungen: Von Punkt 1 zu Punkt 3 drei Windungen, von Punkt 2 zu Punkt 3 fuenf Windungen. Insgesamt ca. 26 Meter Draht. Bauen Sie diese Spule auf einen Holzrahmen auf. Stellen Sie den Rahmen auf die Spitze (Kante), so sind die meisten Teile der Spule moeglichst weit von der Tischplatte entfernt. Das ist gut fuer eine hohe Spulenguete.
  • Spule and Antenne, Variante 2 (Version 2): Haben Sie Platz fuer einen Rahmen mit 153 cm Kantenlaenge auf Ihrem Tisch? Dann bauen Sie diesen Rahmen. Die Leistung des Empfaengers steigt dadurch! Masze:. A und C=153 cm. B= 4cm (wichtig). Von Windung zu Windung 1 cm Abstand. Kupfer-Lackdraht 0,5mm oder besser HF-Litze 30-60 Einzellitzen, Gesamtdurchmesser 0,5 bis 0,7 mm. Windungen: Von Punkt 1 zu Punkt 3 eine Windung, von Punkt 2 zu Punkt 3 drei Windungen. Insgesamt ca. 26 Meter Draht. Bauen Sie diese Spule auf einen Holzrahmen auf. Stellen Sie den Rahmen auf die Spitze (Kante), so sind die meisten Teile der Spule moeglichst weit von der Tischplatte entfernt. Das ist gut fuer eine hohe Spulenguete.

Wenn Sie einen Kristallhörer verwenden wollen: Mehr Information zur Verwendung von Kristallhoerern und der Notwendigkeit des Parallelwiderstandes hier .





Report 4.
Ort: Berlin, Deutschland. 22.11.2000. 21-23:59 Ortszeit. Rahmenantenne mit obigen Detektorempfänger
# Frequenz KHz Stationsname Land Distanz in km und Meilen
1 567 SFB 4 Germany, Berlin 20 (12)
2 621 RTBF1 Belgium, Wavre 620 (385)
3 648 BBC Germany (Relay)?
4 693 VOR Germany, Berlin
5 720 DLR Germany, Holzkirchen
6 1098 SR S1 Slovakia, Nitra 577 (358)
7 909 BBC R5 England 875 (540)
8 855 DLR Germany, Berlin
9 1053 Radio Moldawia Romania, Iasi (Relay) 1181 (733)
10 1296 BBC England, Orfordness 800 (496)
11 1512 RVI Belgium, Brussel 650 (403)
12 1422 DLF Germany, Heusweiler 575 (375)
13 1467   Monaco 1096 (680)
14 1377 TDF France, Lille 765 (465)
15 1215 VOR Russia, Kaliningrad 530 (330)
16 963 YLE1 Pori, Finland 1125 (700)
17 1386 VOR Russia, Kaliningrad 530 (330)
18 1008 NOS 5 Netherlands, Flevoland 490 (304)
19 783 MDR Info Germany, Leipzig 150 (93)
20 927 BRTN 1 Belgium, Wolvertem 650 (403)
21 990 DLR Berlin Germany, Berlin Britz 15 (12)
22 900 RAI 1 Italy, Milano 840 (520)
23 1197 RFE Germany, Munich 500 (310)
24 1539   Germany, Mainflingen
25 1233 CR6 Chech Republic
26 1224 RFE Bulgaria, Vidin 1250 (776)
27 1458   Albania, Tirana 1382 (860)
